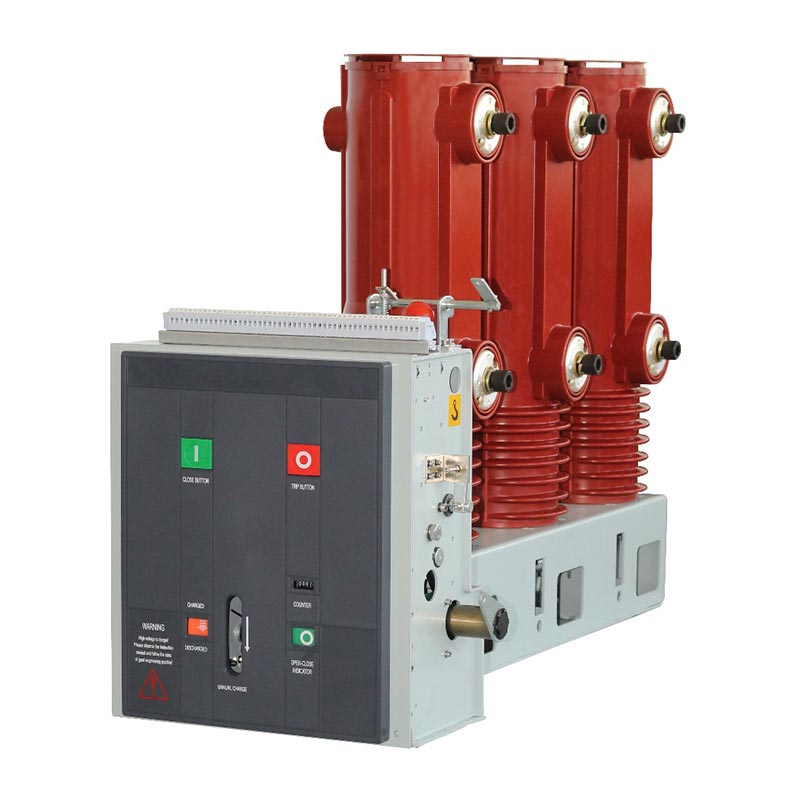

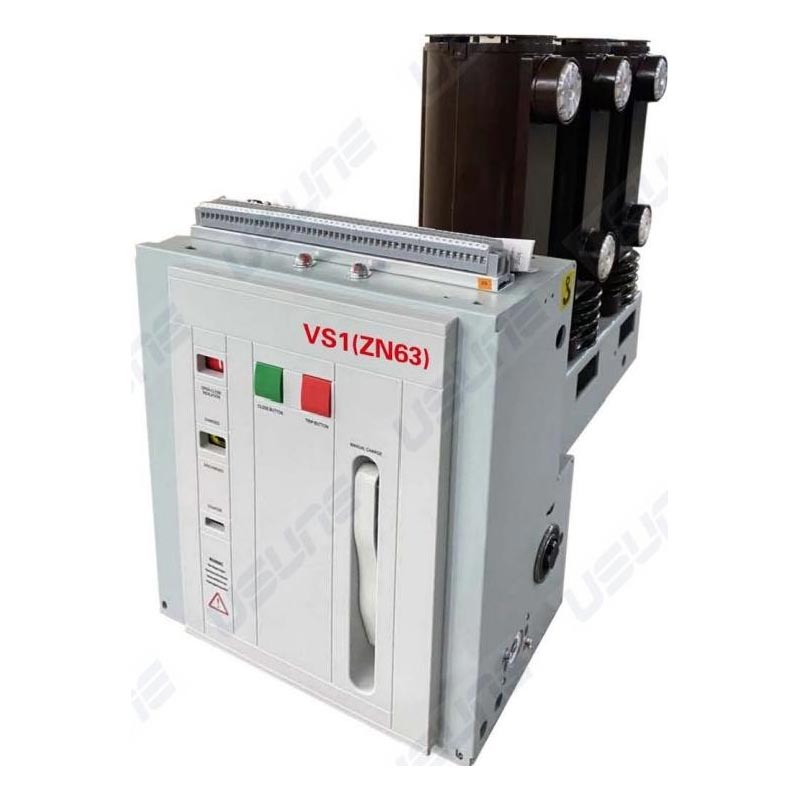

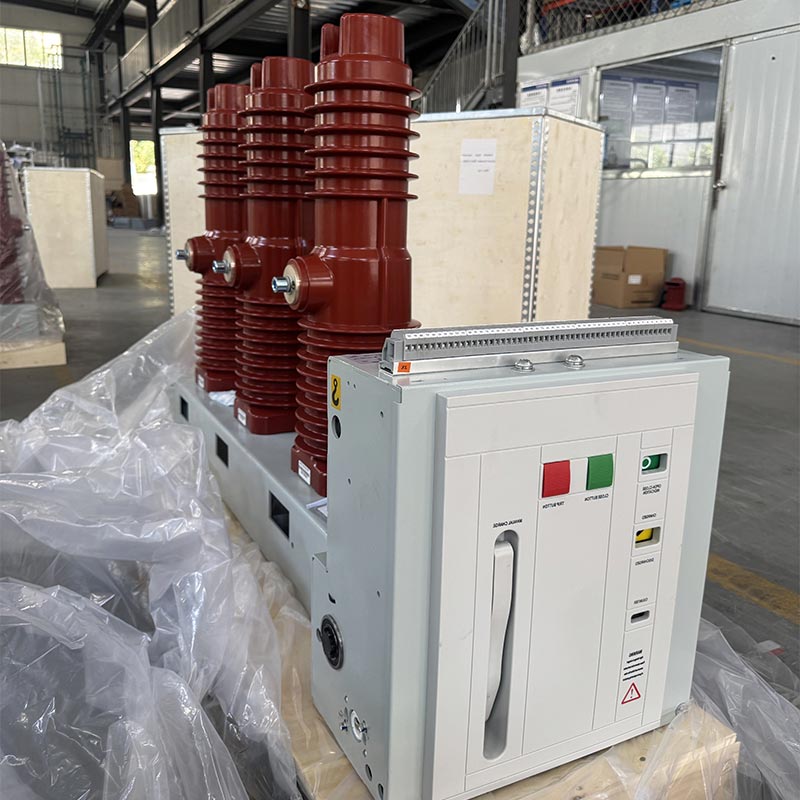

Întrerupător de circuit de vid montat lateral

Întrerupătorul de circuit de vid pentru interior montat lateral Usune este un aparat de comutație fix de înaltă tensiune utilizat în principal în sisteme fixe. aparatura de comutare. Poate fi utilizat independent sau integrat în sistemele de alimentare cu rețea inelă, transformatoare de tip cutie, și diverse sisteme de alimentare nestandardizate. Avantajul său principal constă în tehnologia sa de stingere a arcului cu vid, evitarea poluării și daunelor cauzate de mediile tradiționale de stingere a arcului, îmbunătățind în mod eficient alimentarea cu energie siguranta si stabilitate. Acest produs este dezvoltat și fabricat independent de fabrica lui Usune, cu maturitate procese de producție și control strict al calității, asigurând o funcționare stabilă și fiabilă în diverse complexe conditii.

Standarde de produs și autoritate Pentru a asigura fiabilitatea și conformitatea produsului, aspiratorul de interior montat lateral Usune Circuit Breaker respectă cu strictețe standardele interne și internaționale autorizate, inclusiv GB/T1984-2014 „High Întreruptoare de circuit de tensiune", JB3855-1996 "Întrerupătoare de circuit de vid de înaltă tensiune de interior de 3,6 ~ 40,5KV" și DL/T403-2000 „Condiții tehnice de comandare a întrerupătoarelor cu vid de 12~40,5KV” și respectă cerințele relevante ale IEC62271-100:2008. Fiecare produs este supus unei inspecții riguroase din fabrică înainte de a părăsi fabrica și toate cele tehnice parametrii îndeplinesc cerințele de proiectare, demonstrând angajamentul Usune față de calitatea produsului și asigurând utilizarea în siguranță pentru utilizatorii.

Mediu de operare și aplicabilitate

Întrerupătorul de circuit de vid pentru interior montat lateral este foarte adaptabil la diferite medii și potrivit pentru următoarele condiții de funcționare în interior:

1. Temperatura ambiantă: maxim +40℃, minim -15℃
2. Umiditate ambientală: umiditatea relativă medie zilnică ≤95%, medie lunară ≤90%; presiunea medie zilnică a vaporilor ≤22×10⁻³MPa, medie lunară ≤1,8×10⁻³MPa
3. Altitudine: Nu depășește 1000m
4. Intensitate seismică: Nu depășește 8 grade
5. Mediu atmosferic: fără praf semnificativ, fum, gaze corozive și inflamabile, vapori sau spray de sare poluare.

Notă: Dacă mediul de operare real depășește cerințele normale de mai sus, vă rugăm să consultați producător profesionist Usune pentru a personaliza o soluție de produs adecvată.

Structura și Funcția

1. Structura de ansamblu

Întrerupătorul de circuit cu vid montat lateral adoptă o aranjare față în spate a mecanismului de operare și a camera de stingere a arcului. Circuitul conductiv principal este un tip trifazat montat pe podea. Întrerupătorul cu vid este instalat longitudinal într-un cilindru izolator tubular realizat folosind un proces APG cu rășină epoxidice. Aceasta oferă o performanță excelentă împotriva curgerii, reducând în mod semnificativ acumularea de praf pe suprafața întrerupătorului, împiedicând factorii externi să îi afecteze funcționarea și asigurând performanțe ridicate de izolare chiar și în condiții umede și medii puternic poluate.

2. Structura mecanismului de operare

Mecanismul de acționare este un mecanism plan acționat cu arc, care susține stocarea manuală și electrică a energiei. The motorul de operare este instalat în dulapul frontal al întreruptorului. Dulapul este împărțit în cinci ansambluri spații prin patru partiții intermediare, care adăpostesc componentele de stocare, transmisie, declanșare și tampon de energie respectiv. Produsul integrează întrerupătorul și mecanismul de operare într-un singur design, asigurând un înalt gradul de potrivire între performanța operațională a mecanismului și deschiderea și închiderea întrerupătorului cerințe. Acest lucru reduce pașii intermediari inutile, reduce consumul de energie și zgomotul și îmbunătățește fiabilitatea operațională.

Specificații principale și parametrii tehnici

Instalare și punere în funcțiune

1. Verificați dacă întrerupătorul de circuit nu este deteriorat. Dacă este deteriorat, încetați imediat să îl utilizați.
2. Îndepărtați contaminanții (în special de pe suprafața izolatoare). Contaminanți generați în timpul transportului sau depozitarea poate afecta performanța de izolare a produsului.
3. Acționați manual întrerupătorul pentru a stoca energie și pentru a efectua operațiuni de închidere/deschidere după cum este necesar, observând dacă starea de stocare a energiei și indicatoarele de poziție de închidere/deschidere sunt normale.
4. Acționați întrerupătorul de circuit pentru a stoca energie și efectua operațiuni de închidere/deschidere folosind puterea de operare alimentare, verificând dacă starea de stocare a energiei și indicatorii de poziție sunt normale.

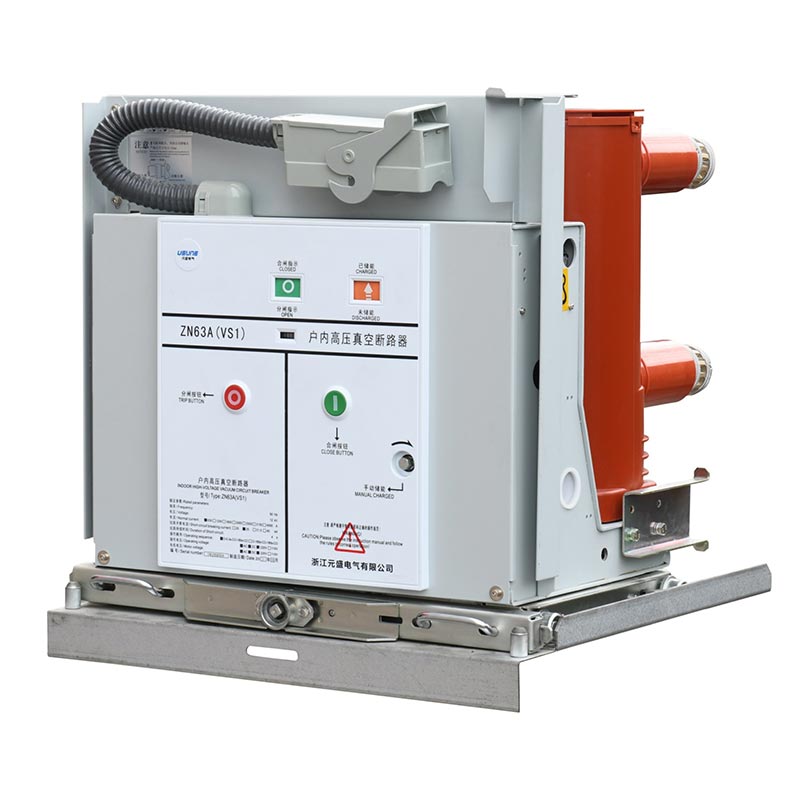

5. Funcționarea întreruptorului de tip cărucior de mână: Introduceți mânerul de împingere în orificiul de împingere, rotiți-l în sensul acelor de ceasornic pentru avans și în sens invers acelor de ceasornic pentru retragere, cu o cursă totală de împingere de 300±3mm; în poziția deschis, mișcați-l ușor în poziția de lucru sau de testare, rotind mânerul de 30 de ori la viteză medie până când se aude un „clic”, indicând că este în poziție (nu folosiți forță excesivă pentru a evita deteriorarea mecanismului de împingere). În acest moment, vor fi activați indicatorii de poziție corespunzători (S8, S9).

Notă: Când utilizați un dispozitiv de blocare de închidere, sursa de alimentare a circuitului de interblocare trebuie conectată pentru a o debloca înainte de închidere; la despachetare, operați conform cerințelor de ambalare, ridicând cotul întreruptorului pentru a se asigura că brațul inferior de ieșire este sub sarcină, evitând impactul și vibrațiile severe; scoateți dispozitivul de ridicare ca necesar înainte de a-l pune în dulap.

Studiu de caz de aplicație în lumea reală

Caz: Un mare parc industrial din sudul Chinei a achiziționat 50 de întrerupătoare de circuit cu vid pentru interior montate lateral Usune (model VS1-12/1250-25) pentru sistemul său de distribuție a energiei în atelierul de producție. În parc funcționează mai multe linii de producție alternativ, necesitând comutarea frecventă a puterii și fiabilitate ridicată în întreruperea curentului de scurtcircuit. Din moment ce instalarea și punerea în funcțiune în 2024, produsele au funcționat stabil timp de 12 luni consecutive fără defecțiuni, protejarea și controlul eficient al sistemului de alimentare, reducerea timpului de nefuncționare a echipamentelor și îmbunătățirea parcului eficienta productiei. În calitate de furnizor local chinez, Usune a oferit îndrumări complete de instalare la fața locului și servicii de întreținere post-vânzare, câștigând laude mari din partea clientului.

FAQ

Î1: Ce se întâmplă dacă mediul real de funcționare al întreruptorului depășește cerințele normale?

A1: Dacă temperatura ambientală, umiditatea, altitudinea etc. depășesc cerințele normale, vă rugăm să contactați producător, Usune, imediat. O echipă tehnică profesionistă va efectua un sondaj la fața locului și va personaliza a soluție de produs adaptată mediului special pentru a asigura funcționarea stabilă a întreruptorului în condiții speciale conditii. În calitate de furnizor responsabil, Usune se angajează să ofere soluții personalizate pentru fiecare client.

Î2: Cum se întreține întrerupătorul de circuit de vid pentru interior montat lateral Usune pentru a-și prelungi durata de viață?

A2: Întreținerea de rutină include în principal trei puncte: În primul rând, curățați în mod regulat suprafața de izolație pentru a preveni murdăria acumulare de la afectarea performanței izolației; în al doilea rând, verificați regulat starea de stocare a energiei, indicatoare de deschidere/închidere și cablare pentru a se asigura că nu există slăbiciune sau deteriorare; în al treilea rând, conduc manual și electric teste de funcționare la fiecare 6 luni pentru a verifica flexibilitatea și fiabilitatea mecanismului de acționare. În plus, cel fabrica oferă un manual detaliat de întreținere și îndrumări post-vânzare pentru a ajuta utilizatorii să întrețină produsul din punct de vedere științific.
