Întrerupător de circuit de înaltă tensiune pentru interior

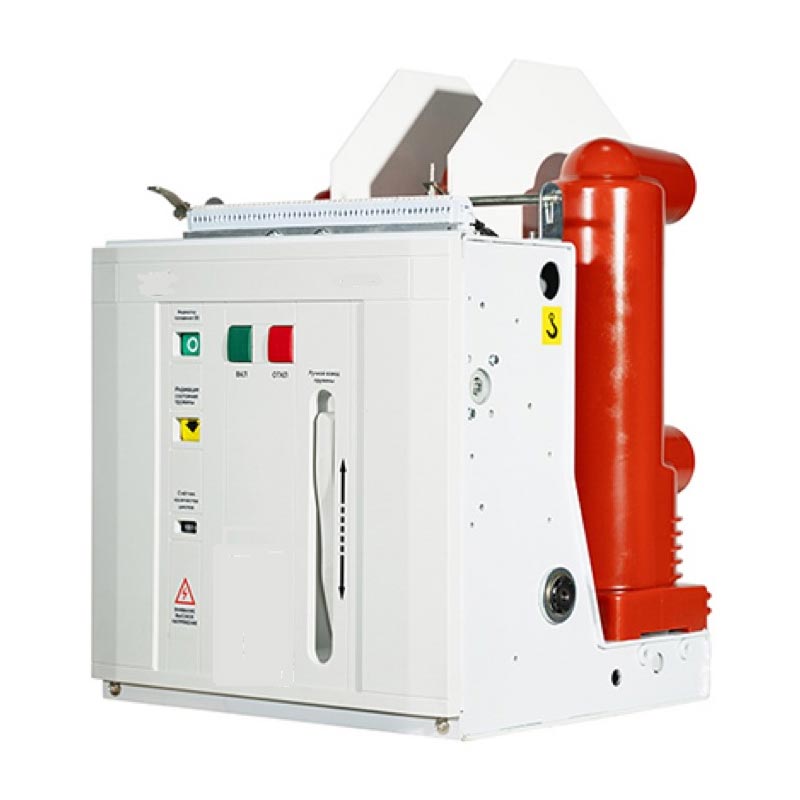

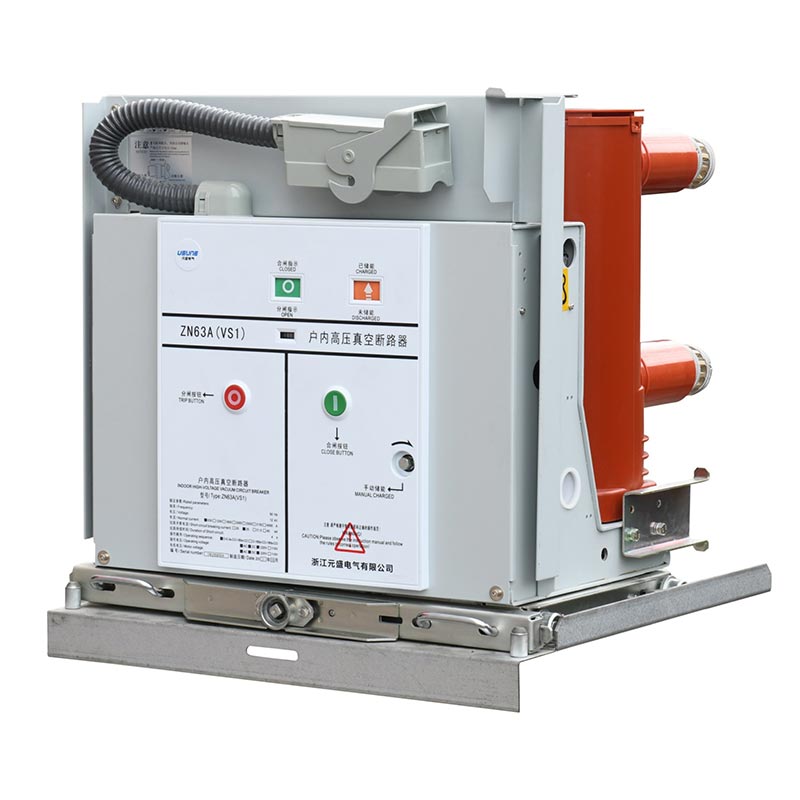

Seria Usune VS1(ZN63)-12 întrerupătorul de circuit de înaltă tensiune pentru interior este un element central de protecție și control electric dispozitiv pentru sisteme de alimentare de 12 kV. Designul integrat al mecanismului cu arc și al corpului întreruptorului reduce legăturile intermediare de transmisie, reduce consumul de energie și zgomotul și îmbunătățește funcționarea produsului fiabilitate. Circuitul principal folosește poli solidificati integral, realizând miniaturizarea întreruptorului, sporind adaptabilitatea la mediu și durata de viață și permițând funcționarea fără întreținere în majoritatea scenariilor.

Avantajele produsului

1. Fiabilitate ridicată

Întrerupătorul în vid este instalat longitudinal într-un cilindru izolator tubular realizat cu rășină epoxidică APG, oferind o rezistență excelentă la scurgere și prevenind eficient acumularea de praf și interferențele externe. Ea poate funcționa stabil chiar și în medii umede și puternic poluate.

2.Configurație flexibilă

Poate fi proiectat ca o unitate de instalare fixă ​​sau echipat cu un actuator dedicat pentru a forma un sertar. Ea se potrivește perfect cu aparatul de comutare tip sertar de tip KYN28A-12 (GZS). Tipul fix poate fi folosit și în aparatul de comutare fix din seria XGN.

3.Adaptabil la operare frecventă

Profitând de avantajele unice ale întreruperii în vid, este potrivit în special pentru scenariile care necesită funcționare frecventă la curentul nominal de funcționare și întrerupere repetată a curentului de scurtcircuit, oferind puternic caracterul practic.

4.Respectarea standardului

Respectă strict GB/T1984-2014 „Întrerupătoare de înaltă tensiune”, JB3855-1996 „3,6 ~ 40,5 kV pentru interior de înaltă tensiune Întreruptoare cu vid", DL/T403-2000 „Condiții tehnice de comandă pentru întrerupătoare cu vid de 12~40,5 kV" și Standardele IEC62271-100:2008, asigurând asigurarea autoritară a calității.

Parametrii tehnici

Structura și Funcția

1. Structura generală

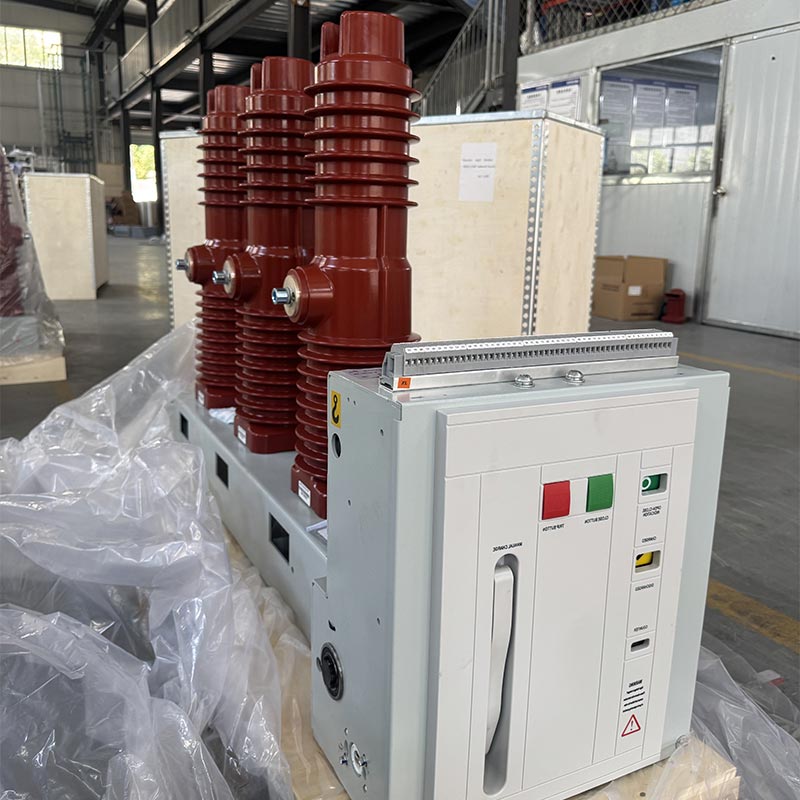

Întrerupătorul de circuit de vid de înaltă tensiune de interior Usune VS1(ZN63)-12 adoptă o structură integrată cu funcționarea mecanism si camera de stingere a arcului dispuse fata si spate. Circuitul conductiv principal este trifazat structura montata pe podea. Acest design unic reduce semnificativ acumularea de praf pe camera de stingere a arcului suprafata, impiedicand ca camera de stingere a arcului cu vid sa fie afectata de factori externi. Chiar și în umed și medii puternic poluate, menține o tensiune de rezistență excelentă și o rezistență ridicată, depășind performanțe similare produse.

2. Structura mecanismului de operare

Mecanismul de acționare este un mecanism plan acționat cu arc, cu stocare atât manuală, cât și electrică a energiei funcții. Motorul de operare este situat în dulapul din fața camerei de stingere a arcului. Cabinetul este împărțit în cinci spații de asamblare prin patru compartimente intermediare, fiecare adăpostind stocarea, transportul energiei, declanșarea și tamponarea componentelor mecanismului de operare. Designul integrat al camerei de stingere a arcului iar mecanismul de acționare asigură un grad ridicat de potrivire între performanța mecanismului de acționare și Cerințele de deschidere și închidere ale camerei de stingere a arcului, reducând componentele redundante, scăzând energia consumul și zgomotul și îmbunătățirea fiabilității în funcționare a întreruptorului.

Mediul de operare

1. Temperatura ambiantă: maxim +40℃, minim -15℃
2. Umiditate ambientală: umiditate relativă medie zilnică ≤95%; Umiditate relativă medie lunară ≤90%; Media zilnică presiunea vaporilor de apă ≤22×10⁻³MPa; Presiunea medie lunară a vaporilor de apă ≤1,8×10⁻³MPa
3. Altitudine: Nu depășește 1000m
4. Intensitate seismică: Nu depășește 8 grade
5. Mediu atmosferic: Fără praf, fum, gaze corozive sau inflamabile, vapori sau spray de sare semnificative poluarea aerului înconjurător.

Notă: Dacă sunt depășite condițiile de mediu de operare normale de mai sus, vă rugăm să consultați producătorul nostru în avans pentru a personaliza produsul în funcție de condițiile reale de lucru.

Instalare și punere în funcțiune

1. Verificați dacă întrerupătorul de circuit nu este deteriorat în timpul transportului și depozitării. Dacă se găsește vreo deteriorare, nu-l mai utilizați imediat și contactați furnizorul nostru pentru asistență post-vânzare.
2. Îndepărtați murdăria (în special de pe suprafața izolatoare). Murdăria generată în timpul transportului sau depozitării poate afecta performanța de izolare a produsului și chiar poate provoca pericole pentru siguranță.
3. Acționați manual întrerupătorul de circuit conform reglementărilor pentru a stoca energie, închideți și deschideți, observând dacă starea de stocare a energiei și indicatoarele de poziție deschis/închis sunt normale.
4. Acţionaţi întrerupătorul folosind sursa de alimentare pentru a stoca energie, închideţi şi deschideţi, observând dacă starea de stocare a energiei și indicatoarele de poziție deschis/închis sunt normale.
5. Funcționarea întreruptorului de tip cărucior de mână: Introduceți mânerul de împingere în orificiul de împingere, rotiți-l în sensul acelor de ceasornic pentru avansare și în sens invers acelor de ceasornic pentru retragere, cu o cursă totală de avans de 300±3mm; in pozitie deschisa, lin mutați-l în poziția de lucru sau de testare, rotind mânerul de 30 de ori la viteză medie până când se aude un „clic”, indicând că este în poziția corectă (nu folosiți forță excesivă pentru a evita deteriorarea mecanismului de împingere) și simultan, circuitul indicator de poziție corespunzător va fi conectat.

Notă: Dacă este selectat un dispozitiv de blocare de închidere, sursa de alimentare a circuitului de interblocare trebuie conectată la deblocați-l înainte de a închide circuitul.

Caz de aplicație din lumea reală

Studiu de caz: Proiect de distribuție a energiei în Complexul Comercial Urban

Un complex comercial de 150.000㎡ (care integrează un centru comercial, o clădire de birouri și un hotel) în cartierul de afaceri central din Hangzhou, China, au cerut întreruptoare de circuit de înaltă tensiune cu performanță stabilă, adaptabilitate la frecvente funcționare și siguranță ridicată pentru a asigura continuitatea sursei generale de alimentare. După compararea diferitelor opțiuni, clientul a selectat întrerupătorul de circuit de vid de înaltă tensiune pentru interior de tip cărucior de mână Usune VS1-12/630-25, care folosește 20 de unități pentru a gestiona protecția la scurtcircuit și controlul sarcinii sistemului de distribuție a energiei de înaltă și joasă tensiune al complexului. De la punere în funcțiune, a funcționat stabil, fără defecțiuni, cu timpul de izolare a defecțiunilor redus la 0,3 secunde, asigurând eficient funcționarea normală a echipamentelor electrice și câștigând laude mari din partea clientului.

FAQ

Î1: Ce se întâmplă dacă întrerupătorul de circuit de vid de înaltă tensiune de interior este utilizat într-un mediu în afara intervalului normal?

A1: Dacă mediul real de operare depășește condițiile normale (cum ar fi altitudinea peste 1000 m, temperatura ambiantă sub -15℃ sau peste +40℃ etc.), este necesar să vă consultați în prealabil cu producătorul nostru. Fabrica noastră va personalizați produsele pe baza parametrilor de mediu reali, cum ar fi îmbunătățirea performanței izolației și optimizarea structuri de etanșare, pentru a asigura funcționarea stabilă în mediul țintă.

Î2: Cum să întreținem întreruptoarele din seria Usune VS1-12 pentru a prelungi durata de viață a acestora?

A2: Produsul adoptă un stâlp solidificat integrat și o structură integrată, realizând o funcționare fără întreținere în condiții normale de utilizare. Numai verificări periodice ale curățeniei suprafeței întreruptorului (în special a izolației suprafață), îndepărtarea prafului și murdăriei și observarea indicatoarelor de poziție deschis/închis și a stării de stocare a energiei sunt necesare. Dacă sunt găsite anomalii, opriți imediat utilizarea produsului și contactați furnizorul nostru pentru întreținere profesională post-vânzare pentru a preveni deteriorarea ulterioară.

Î3: Întreruptoarele din seria Usune VS1-12 sunt compatibile cu alte mărci de aparate de comutare?

A3: Da. Produsul este proiectat conform standardelor naționale și internaționale și este perfect compatibil cu KYN28A-12 (GZS) aparate de comutație de tip sertar montate în centru și tablouri fixe din seria XGN. În plus, al nostru Producătorul poate ajusta dimensiunile și interfețele produsului în funcție de modelul specific de aparate de comutare client pentru a asigura compatibilitatea. Înainte de a cumpăra, vă rugăm să furnizați furnizorului nostru parametrii aparatului de distribuție pentru sfaturi profesionale de potrivire.
