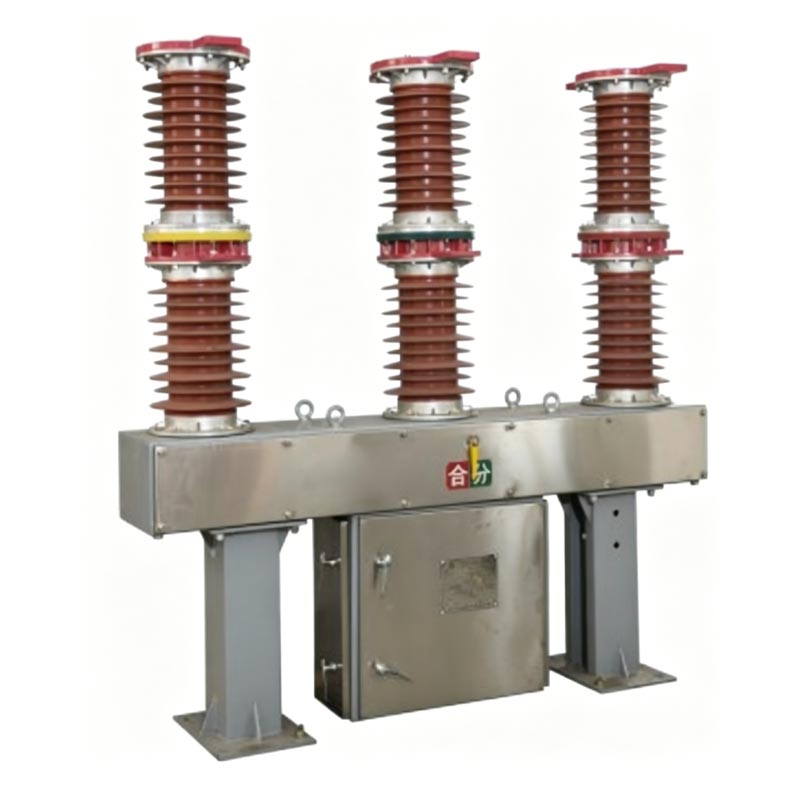

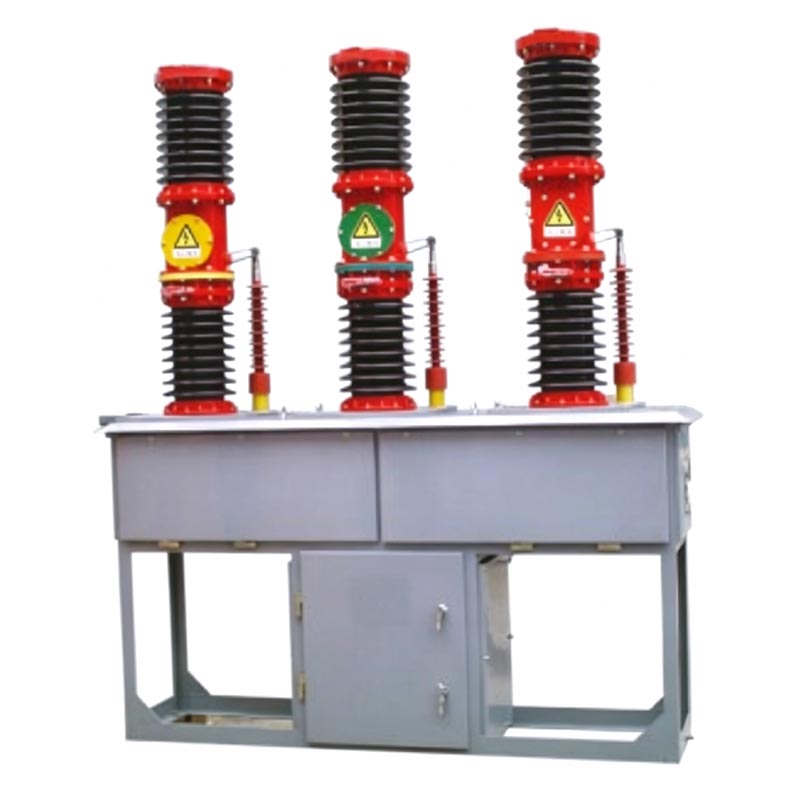

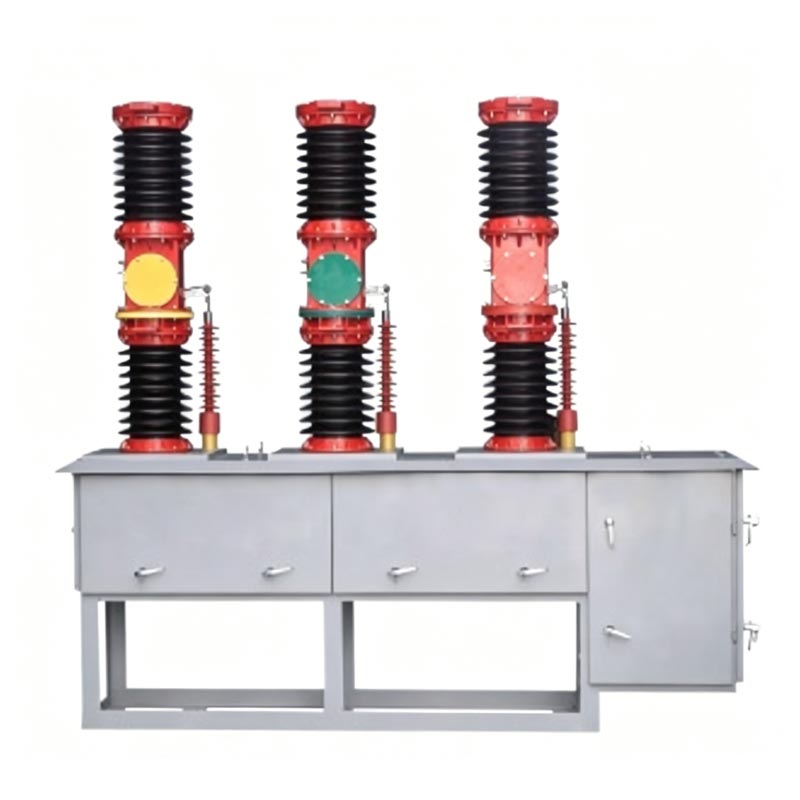

Întrerupătorul de circuit în vid pentru exterior Usune Zw7-40.5 este un întrerupător de circuit în vid de înaltă tensiune pentru exterior, potrivit pentru 50 Hz Sisteme de transmisie și distribuție a energiei electrice trifazate, 24-40,5 kV, utilizate în principal pentru controlul, protecția sistemului, secționalizarea și comutarea băncilor de condensatoare. Când este utilizat împreună cu un reînchidere, permite segmentarea inteligentă reînchiderea controlului sistemului de alimentare; suporta mecanisme de actionare cu arc sau electromagnetice, are mecanic stabil performanță și nu prezintă risc de incendiu sau explozie; este în conformitate cu GB1984-1989 „Întrerupătoare de înaltă tensiune AC” și Standardele IEC56, IEC62271-100 „Întrerupătoare de curent alternativ de înaltă tensiune”.
1. Performanță excelentă la rupere: Utilizează tehnologia de stingere a arcului cu vid, rezultând o rupere puternică
capacitate, viață electrică lungă și o viață mecanică de până la 10.000 de cicluri.
2. Fără întreținere și de încredere: Structură simplă, care nu necesită întreținere regulată și durată lungă de viață.
3. Performanță excelentă de izolație și anti-poluare: performanță puternică de izolație în aer liber și remarcabilă
capacitate anti-poluare.
4. Configurație inteligentă flexibilă: poate fi echipată cu un transformator de curent încorporat (precizie de până la 0,2 S
clasa) pentru contorizare și protecția legăturii trifazate.
5. Compatibilitate largă a mecanismelor de operare: adaptabil la mecanismele de acţionare cu arc sau electromagnetice, permiţând
operare frecventă și fiabilă.

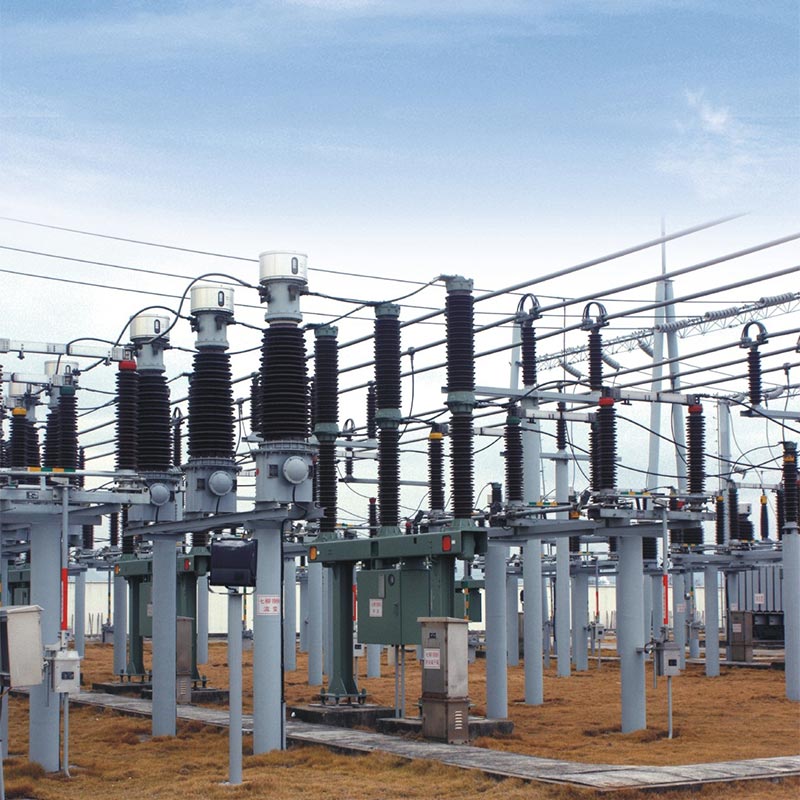

1. Linii și substații de transport și distribuție 24-40,5kV
2. Proiecte de renovare și extindere a rețelei electrice urbane și rurale
3. Ferme eoliene, centrale solare și sisteme industriale de energie
4. Aplicații de comutare a bancilor de condensatoare și întrerupătoare de circuit
5. Zone de coastă, de mare altitudine și puternic poluate
1. Numele proiectului: Proiectul de conexiune la rețeaua unui parc eolian de 35 kV în nordul Chinei
2. Client: State Grid Hebei Electric Power Co., Ltd.
3. Contextul proiectului: Acest parc eolian este situat într-o zonă de coastă cu umiditate ridicată, pulverizare puternică de sare și furtuni frecvente. Sistemul său de linie de ieșire de 35 kV necesită întreruptoare sigure pentru control, defecțiune izolarea și operațiunile de reînchidere automată.
4. Soluție: Uxin Electric a furnizat 12 seturi de întrerupătoare de vacuum exterior Zw7-40.5, echipate cu mecanisme actionate cu arc si transformatoare de curent incorporate de clasa 0,2S.
5. Realizări în aplicație
- Funcționare stabilă de peste 5 ani în medii cu umiditate ridicată și pulverizare de sare
- Rata de succes de 100% în 187 de operațiuni de întrerupere a scurtcircuitului
- Funcția de reînchidere inteligentă reduce timpul de întrerupere a curentului cu 85%
- Designul fără întreținere reduce costurile anuale de operare și întreținere cu 60%
6. Feedback-ul clienților
„Disjunctorul de circuit de vid pentru exterior Usune Zw7-40.5 a demonstrat performanțe extrem de fiabile în zonele noastre de coastă. parc eolian. Performanța sa de prevenire a poluării și funcțiile inteligente de protecție s-au îmbunătățit semnificativ stabilitatea grilei.” – Manager de proiect, State Grid Hebei Electric Power Co., Ltd.
| Articol | Unitate | Parametrii | |
| Tensiune nominală | kV | 40.5 | |
| Nivel de izolare nominal | 1 min Tensiune de rezistență la frecvența de alimentare | kV | 95 |
| Tensiune de rezistență la impulsul fulgerului (valoare de vârf) | kV | 185 | |
| Curent nominal | A | 630/1000/1250/1600/2000 | |
| Curent nominal de întrerupere a scurtcircuitului | kA | 12.5/16/20/25/31.5 | |
| Secvență de operare nominală | 0-0,3s-C0-180s-0 | ||
| Timpi de întrerupere pentru curentul nominal de întrerupere scurt | Times | 12 | |
| Curent nominal de scurtcircuit și închidere (vârf) | kA | 50/63/80 | |
| Curent nominal de vârf de rezistență | kA | 50/63/80 | |
| Curent de rezistență de scurtă durată | kA | 20/25/31.5 | |
| Durata nominală a scurtcircuitului | s | 4 | |
| Viteza medie de oprire | Domnișoară | 1,5 ± 0,20 | |
| Viteza medie de pornire | Domnișoară | 0,7 ± 0,2 | |
| Timp de respingere a pornirii contractului | Domnișoară | ≤ 2 | |
| Diferența de timp de pornire/oprire sincronă trifazată | Domnișoară | ≤ 2 | |
| Ora de pornire | Domnișoară | ≤ 150 | |
| Ora de oprire | Domnișoară | ≤ 70 | |
| Durata de viata mecanica | Times | 10000 | |
| Tensiunea nominală de funcționare și tensiunea nominală a circuitului auxiliar | V | DC/AC110.220 | |
| Rezistența la fiecare buclă de fază DC (nu include transformatoarele de instrumente) | μΩ | ≤ 50 | |
| Fiecare buclă de fază are rezistență la curent continuu | mm | 3 | |
R: Pot fi utilizate mecanisme acționate cu arc sau electromagnetice. Mecanismele actionate cu arc ofera mare fiabilitate și costuri reduse de întreținere, făcându-le potrivite pentru majoritatea aplicațiilor în aer liber.
A: Da. Raportul de curent și clasa de precizie (0,2S/0,5/10P10) trebuie specificate la comanda.
R: În condiții normale de utilizare, perioada fără întreținere este de 10-15 ani. Se recomandă o inspecție vizuală la fiecare 2 ani, și o inspecție mecanică minoră la fiecare 5 ani.
Întrerupătorul de circuit în vid pentru exterior Usune Zw7-40.5 combină tehnologia avansată de vid, designul structural robust și caracteristici inteligente. În calitate de furnizor chinez de încredere, Usune Electric asigură în mod constant calitate înaltă și produse de înaltă performanță, făcându-le o alegere ideală pentru sistemele de alimentare moderne care necesită fiabilitate, siguranță și costuri reduse pe ciclul de viață.
