Panoul tip sertar de medie tensiune acceptă recepția de energie, distribuția alimentatorului, măsurarea tensiunii, măsurarea, secționarea magistralei și funcțiile de izolare. Usune oferă echipamentului o configurație orientată spre inginerie abordează și operează în conformitate cu sistemele de management ISO 9001, ISO 14001 și ISO 45001, cu produse concepute conform conform standardelor IEC și GB aplicabile și certificării CE disponibile pentru piețele relevante.
Proiectele electrice mari conțin adesea mai multe circuite de alimentare independente, mai degrabă decât o singură linie de distribuție. Puterea de intrare, alimentatoarele transformatoarelor, circuitele motoarelor, circuitele de măsurare și sarcinile auxiliare pot necesita toate diferite funcții electrice.

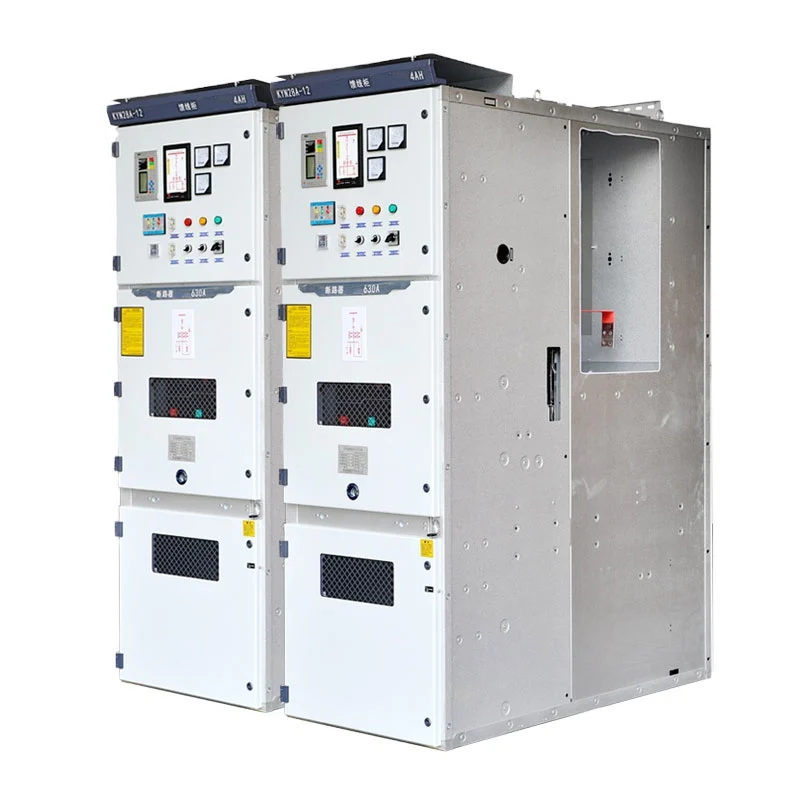

Panoul tip sertar de medie tensiune KYN28 permite ca aceste funcții să fie aranjate ca dulapuri separate într-un singur aliniament coordonat. Acest lucru face posibilă construirea unui sistem de distribuție în jurul diagramei cu o singură linie a proiectului în loc să folosiți o configurație uniformă a cabinetului pentru fiecare circuit.
Pentru echipele de achiziții, această arhitectură modulară poate simplifica specificațiile echipamentelor, deoarece funcțiile cabinetului o pot face să fie definite în funcție de rețeaua electrică actuală. De asemenea, permite ca gama generală să fie planificată în funcție de numărul de alimentatoare, cerințele actuale, aranjamentele de protecție și nevoile viitoare de distribuție.
Configurația unui sistem de distribuție de medie tensiune depinde în mare măsură de funcția fiecărui circuit. An circuitul de intrare primește energie electrică de la o sursă din amonte, în timp ce circuitele de ieșire distribuie energie către transformatoare, motoare, echipamente de producție sau alte sarcini.
Usune poate configura seria KYN28 cu dulapuri de intrare, dulapuri de ieșire, PT și dulapuri de măsurare a tensiunii, dulapuri de contorizare, dulapuri de secționare autobuz și dulapuri de izolare. Fiecare tip de dulap poate fi integrat în gama generală de aparate de comutare conform arhitecturii electrice a proiectului.
Această abordare bazată pe circuite este utilă în special pentru proiectele EPC în care specificațiile echipamentului de comutare trebuie corespund îndeaproape cu desenele electrice aprobate.
Cerințele de distribuție electrică se pot schimba pe măsură ce fabricile se extind, se adaugă linii de producție sau infrastructura capacitatea crește. O gamă de aparate de comutare care este planificată numai pentru sarcina electrică inițială poate deveni dificilă modificați atunci când sunt necesare alimentatoare suplimentare.
Aranjamentul modular al seriei KYN28 oferă o flexibilitate mai mare pentru organizarea diferitelor circuite în cadrul unui sistem de distribuție de medie tensiune. În timpul planificării proiectului, clienții pot rezerva poziții adecvate sau pot defini dulapuri funcționale suplimentare conform cerințelor viitoare așteptate.
Această abordare permite ca sistemul de comutație să fie considerat ca parte a sistemului electric pe termen lung al proiectului arhitectură, mai degrabă decât doar ca un echipament individual.
Dispunerea fizică a echipamentelor de medie tensiune este un aspect important pentru proiectarea încăperii electrice. Echipamentul trebuie să ofere acces suficient de operare în timp ce se potrivește în zona de instalare disponibilă.

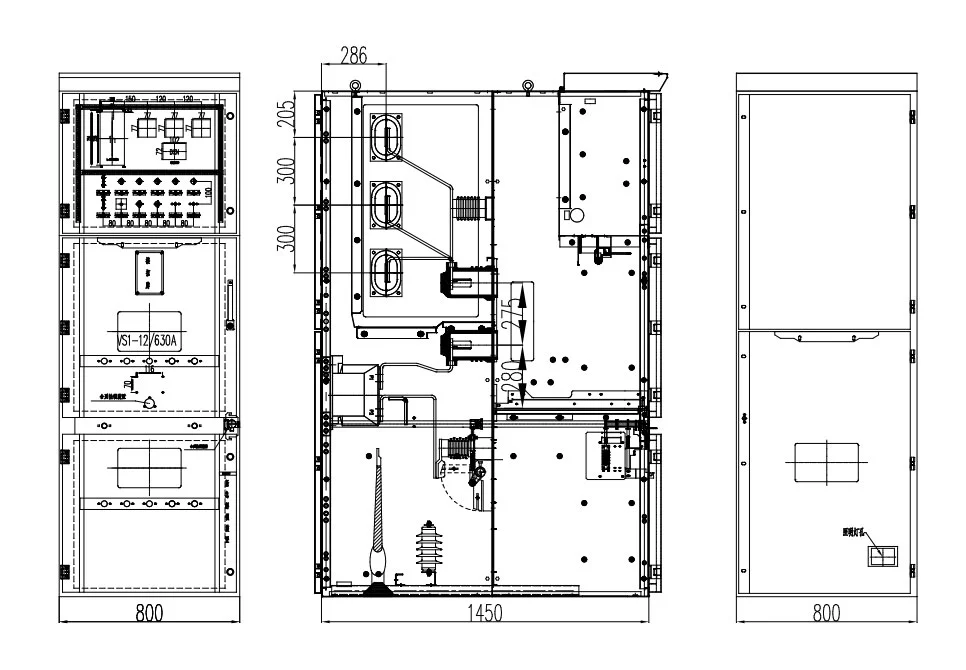

Panoul tip sertar de medie tensiune KYN28 utilizează o structură închisă cu metal, cu funcționare și întreținere pe partea frontală. Întrerupătorul, barele colectoare, cablurile și secțiunile de control sunt aranjate ca compartimente independente, creând o claritate structura organizată a cabinetului.
Pentru proiectanții de încăperi electrice, această configurație ajută la stabilirea unui aspect mai previzibil al echipamentului și permite Gama de aparate de comutare trebuie planificată în funcție de dimensiunile camerei disponibile și cerințele de conectare a cablurilor.
Într-un sistem de distribuție care conține mai multe alimentatoare, cerințele de întreținere pot varia între circuitele individuale. O defecțiune sau o inspecție planificată pe un circuit trebuie gestionată conform procedurii de operare electrică fără a deranja în mod inutil secțiunile care nu au legătură.
Unitatea funcțională demontabilă permite ca echipamentul relevant să fie mutat într-o poziție izolată pentru inspecție, testare sau înlocuire. Sistemul de interblocare mecanic controlează secvența de operare și ajută la prevenirea acțiuni incorecte de comutare.
Acest lucru face ca echipamentul să fie adecvat pentru sistemele de distribuție în care managementul individual al circuitelor este o parte importantă de funcţionare electrică zilnică.
Dulapul de intrare este folosit pentru a primi energie electrică de la sursa de alimentare din amonte și pentru a o conecta la sistem de bare colectoare de medie tensiune. Configurația sa poate fi determinată în funcție de curentul nominal al circuitului de intrare, cerințele de protecție, cerințele de măsurare și arhitectura generală de distribuție.
Dulapurile de ieșire distribuie puterea de medie tensiune către transformatoare, motoare, alimentatoare sau alte tipuri de energie electrică din aval. încărcături. Numărul și specificațiile dulapurilor de ieșire pot fi planificate în funcție de distribuția sarcinii proiectului și aranjamentul alimentatorului.
Dulapul PT este utilizat pentru măsurarea tensiunii și funcțiile de monitorizare electrică aferente. Poate fi integrat în gama de aparate de comutare în care proiectul necesită transformarea tensiunii și măsurarea în medie tensiune sistem de distributie.
Dulapul de contorizare poate găzdui echipamente de măsurare a energiei electrice pentru aplicații care necesită dedicate măsurarea puterii. Configurația sa poate fi coordonată cu cerințele de măsurare și utilitate ale proiectului.
Dulapul sectionalizator de magistrală este utilizat pentru a împărți sau conecta secțiuni ale barei colectoare de medie tensiune în conformitate cu proiectarea sistemului. Acest aranjament poate oferi o mai mare flexibilitate la proiectarea rețelelor de distribuție cu multiple surse de alimentare sau secțiuni de magistrală.
Dulapul de izolare oferă o configurație dedicată pentru cerințele de izolare electrică. Aranjamentul ei ar trebui determinată în funcție de secvența de comutare a proiectului, schema de împământare și siguranța electrică proceduri.
Facilitățile de producție conțin adesea linii de producție, motoare, transformatoare, compresoare, pompe și auxiliare sisteme cu cerinţe diferite de putere. O gamă de aparate de comutare modulare poate organiza aceste circuite în funcție de structura de distribuție electrică a fabricii.
Substațiile pot necesita mai multe circuite de intrare, de ieșire, de măsurare și de secțiune de magistrală. Dulapul modular aranjamentul permite inginerilor să dezvolte o gamă completă de aparate de comutație, bazată pe diagrama cu o singură linie a substației.
Operațiunile miniere implică de obicei mai multe sarcini electrice distribuite în diferite zone ale sitului. The echipamentele pot fi configurate pentru a sprijini distribuția alimentatorului și gestionarea puterii pentru motoare, pompe, ventilație sisteme și echipamente de procesare.
Clădirile comerciale mari și înalte necesită recepție și distribuție organizată a energiei de medie tensiune. Diferite funcțiile cabinetului pot fi combinate în funcție de transformatorul clădirii, alimentatorul, contorizarea și camera electrică cerințe.
Proiectele de infrastructură precum instalațiile de transport și instalațiile industriale specializate pot conține sarcini electrice multiple cu cerințe de funcționare diferite. Configurația modulară oferă flexibilitate pentru integrarea acestor circuite într-un sistem coordonat de distribuție de medie tensiune.
| Articol | Caietul de sarcini |
| Tensiune nominală | 3,6 kV, 7,2 kV, 12 kV |
| Frecvența nominală | 50Hz / 60Hz |
| Curent nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Curent nominal de rupere de scurtcircuit | 25kA, 31,5kA, 40kA, 50kA |
| Curent nominal de rezistență de scurtă durată | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Grad de protectie | Carcasă externă IP4X, compartimente interne IP2X |
| Temperatura ambiantă | -15°C până la +40°C |
| Altitudine | ≤1000m, redus pentru altitudini mai mari |
| Instalare | De interior |
Tensiunea nominală finală, curentul, capacitatea de scurtcircuit, combinația dulapului și aranjamentul unității funcționale ar trebui fi confirmat conform schemei electrice a proiectului și specificațiilor tehnice.
Echipamentul este destinat instalării în interior cu o temperatură ambientală cuprinsă între -15°C și +40°C. Media zilnică umiditatea relativă nu trebuie să depășească 95%, în timp ce umiditatea relativă medie lunară nu trebuie să depășească 90%.
Mediul de instalare trebuie să fie lipsit de gaze explozive sau corozive, praf conductiv și vibrații severe. Dacă echipamentul trebuie să funcționeze în afara acestor condiții standard, cerințele de mediu ar trebui să fie confirmat cu Usune înainte de proiectarea și producția tehnică.
Echipamentul a fost referit pentru Cas-space Rocket Launch Project, un proiect de infrastructură specializat necesitând un sistem organizat de distribuţie electrică de medie tensiune.
Pentru infrastructura aerospațială, rețeaua electrică poate conține mai multe tipuri de sarcini care deservesc diferite instalații și sisteme suport. În loc să se bazeze pe un aranjament uniform de dulap, sistemul de distribuție trebuie să o facă găzduiește puterea de intrare, circuitele de alimentare, funcțiile de măsurare și alte cerințe electrice în cadrul a configurație coordonată.
Structura modulară a seriei KYN28 permite aranjarea diferitelor dulapuri funcționale în funcție de schema de distribuție electrică a proiectului. Acest lucru oferă inginerilor o mai mare flexibilitate atunci când coordonează gamă de aparate de comutare cu rețeaua de alimentare a unității și amenajarea camerei electrice.
Referința proiectului demonstrează modul în care echipamentele modulare de distribuție de medie tensiune de la Usune pot fi integrate infrastructură specializată în care sunt configurarea circuitelor organizate și planificarea electrică specifică proiectului important.
Seria KYN28 este proiectată în conformitate cu standardele IEC și GB aplicabile pentru carcasele metalice de medie tensiune aparate de comutare și echipamente de distribuție electrică.
Usune operează în conformitate cu sistemul de management al calității ISO 9001, sistemul de management al mediului ISO 14001 și ISO 45001 Sistemul de management al sănătății și securității în muncă. Certificarea CE este disponibilă și pentru aplicațiile internaționale cerinţele pieţei.
Rapoartele de testare a produsului, specificațiile tehnice și documentația de calitate relevantă pot fi furnizate în conformitate cu cerinţele clientului şi ale proiectului.
Usune acceptă configurarea aparatelor de comutare conform schemelor electrice ale clientului, mai degrabă decât a limita proiectele la un aranjament standard de cabinet. Această abordare este potrivită pentru contractori EPC, distribuitori electrici, sistem integratori și utilizatori industriali cu cerințe diferite de circuit.
Usune are o experiență de peste 14 ani în domeniul echipamentelor electrice și menține o echipă de cercetare și dezvoltare cu experiență capabil să suporte proiectarea și configurația tehnică specifice proiectului.
Inspecția calității este implementată pe tot parcursul procesului de fabricație, acoperind componente, asamblare, electricitate testare și echipament finit. Testele de rutină sunt finalizate înainte de expediere pentru a verifica performanța produsului.
Pentru configurațiile standard, perioada tipică de producție este de aproximativ 15-20 de zile după confirmarea tehnică si plata. Durata reală de livrare depinde de configurația produsului, cantitatea comenzii și cerințele proiectului.
Usune oferă rapoarte de testare a produselor și documentație tehnică pentru a sprijini inspecția clienților, furnizorului proceduri de calificare, aprobare a proiectului și punere în funcțiune.
Un panou de medie tensiune de tip sertar este un sistem de comutație interior închis cu metal, care utilizează unități funcționale retractabile pentru recepția, distribuția, măsurarea, controlul și protecția energiei de medie tensiune. Configurația sa modulară permite combinarea diferitelor funcții ale cabinetului în funcție de sistemul electric.
Seria KYN28 acceptă aplicații de 3,6 kV, 7,2 kV și 12 kV. Tensiunea nominală exactă și cerințele de izolație trebuie confirmat conform sistemului electric al clientului.
Da. Dulapurile de intrare, de ieșire, PT, contorizare, secționalizator de magistrală și dulapuri de izolare pot fi combinate într-un singur tablou de distribuție aliniament conform diagramei uniline ale proiectului și cerințelor de distribuție.
Da. Aranjamentul modular este potrivit pentru fabrici cu alimentatoare multiple, motoare, transformatoare și producție sarcini care necesită distribuție organizată a energiei de medie tensiune.
Conceptul de cabinet modular permite inginerilor de proiect să planifice diferite unități funcționale în funcție de curent și cerințele de distribuție anticipate. Extinderea viitoare ar trebui luată în considerare în timpul încăperii electrice inițiale și design al gamei de comutatoare.
Da. Usune acceptă cerințele OEM, inclusiv siglele clienților, numele companiilor și configurațiile specifice proiectului, sub rezerva confirmării tehnice.
Pentru configurațiile standard, perioada tipică de producție este de aproximativ 15-20 de zile după confirmarea tehnică si plata. Programul final depinde de cantitatea și configurația comenzii.
Usune poate furniza specificații tehnice, rapoarte de testare a produselor, documentație de calitate și alte informații legate de proiect documente conform cerințelor clientului.
Perioada standard de garanție este de 12 luni de la data expedierii, sub rezerva cerințelor tehnice și comerciale convenite conditii.
Dacă achiziționați panouri tip sertar de medie tensiune pentru o fabrică de producție, o substație, un proiect minier, clădire comercială, instalație de infrastructură sau instalație electrică specializată, Usune poate oferi a configurație bazată pe cerințele dvs. reale de distribuție.
Trimiteți diagrama cu o singură linie, tensiunea nominală, curentul nominal, nivelul de scurtcircuit, numărul de intrare și de ieșire circuite, funcțiile cabinetului și condițiile de instalare către Usune pentru evaluare tehnică și cotare.
