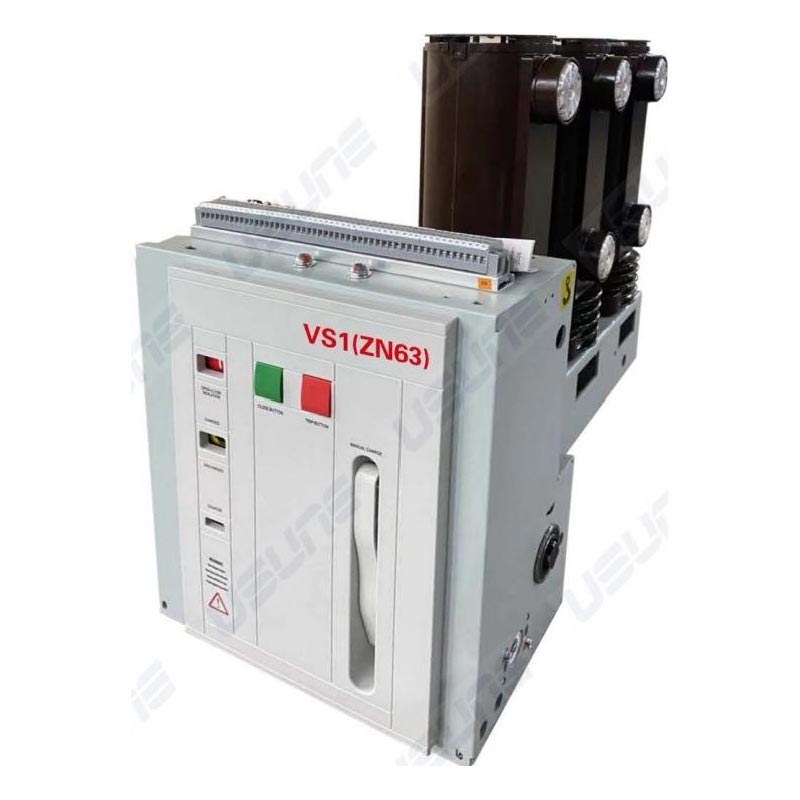

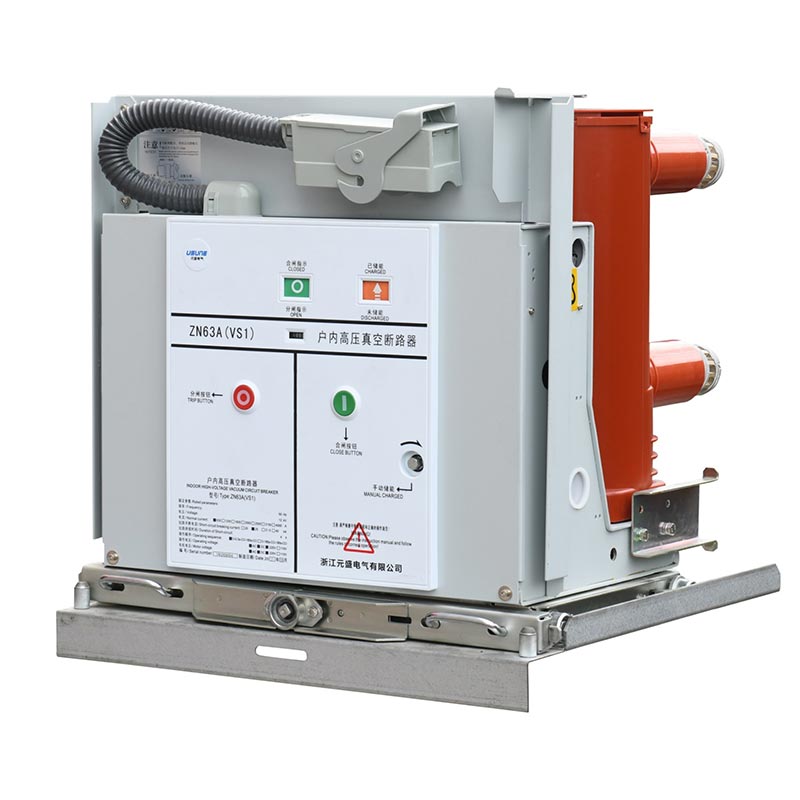

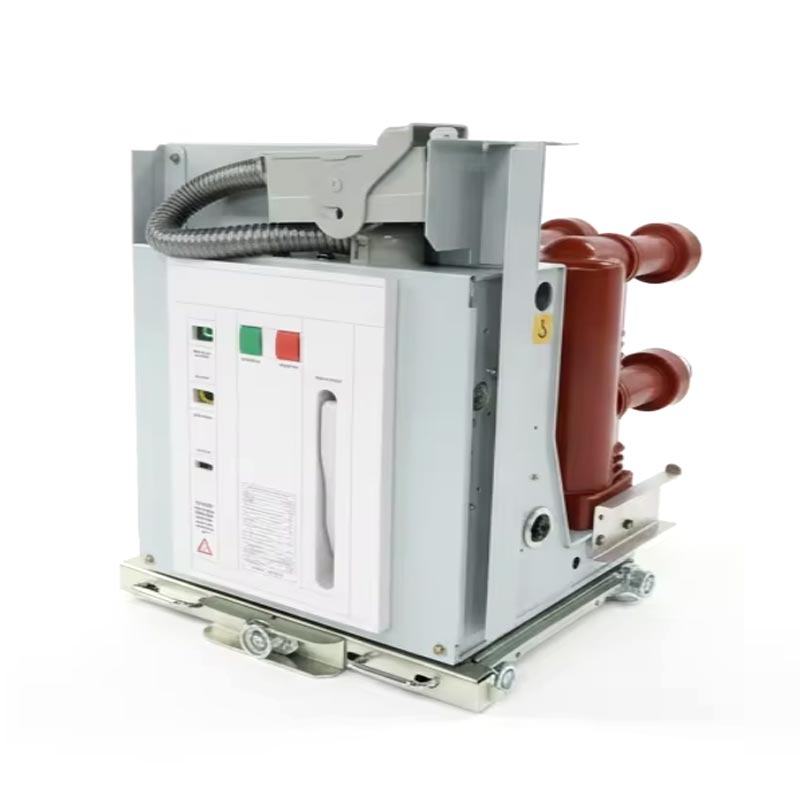

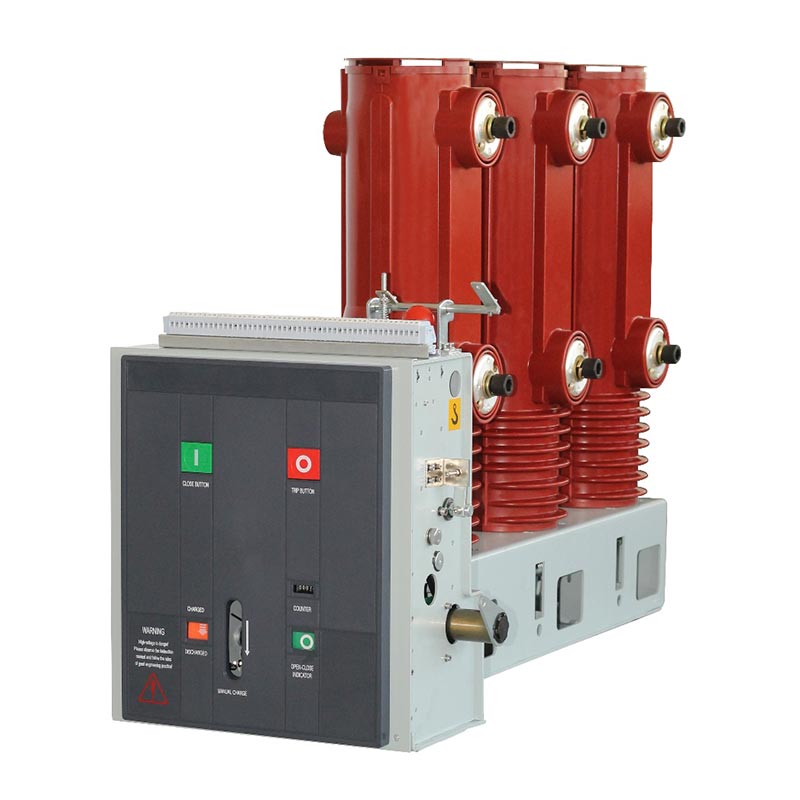

Întrerupător de circuit în vid de tip lateral

Întrerupătorul de circuit în vid de tip lateral Usune este un aparat de comutație de înaltă tensiune instalat în interior, împărțit în două principale seria: VS1(ZN63)-12 și VS1-24. Este utilizat în principal în sistemele de alimentare trifazate de 12KV, 24KV și 36KV, asigurând responsabilități de protecție și control pentru echipamentele rețelei electrice și sistemele de energie ale întreprinderilor industriale și miniere. Utilizând tehnologia avansată de stingere a arcului cu vid, are viteză rapidă de stingere a arcului, dimensiuni mici, lungi durata de viață și costuri scăzute de întreținere, făcându-l un dispozitiv de bază indispensabil în transmisia modernă de putere și sisteme de distributie.

Avantajele de bază:

1. Ani de experiență în aplicații în transportul și distribuția energiei, utilizate pe scară largă în industria și minerit întreprinderi, centrale electrice și rețele electrice urbane și rurale, câștigând recunoaștere pe scară largă a utilizatorilor pentru stabilitatea sa performanță și funcționare fiabilă.

2. Dezvoltat independent de echipa profesionistă de cercetare și dezvoltare a lui Usune, având un design montat lateral care integrează mecanism de acționare cu arc cu corpul întreruptorului, optimizând structura generală; întrerupătorul cu vid folosește un cilindru izolator din rășină epoxidică cu proces APG, oferind performanțe excelente de fluaj și mediu. adaptabilitate.

3. Respectă strict GB/T1984-2014 „Întrerupătoare de înaltă tensiune”, JB3855-1996 „3,6 ~ 40,5KV pentru interior de înaltă tensiune Întreruptoare cu vid”, DL/T403-2000 „Condiții tehnice de comandă pentru întrerupătoare cu vid de 12~40,5KV” și Standardele internaționale IEC62271-100:2008 și a trecut mai multe teste și certificări autorizate.

4. În calitate de producător profesionist de echipamente electrice de înaltă tensiune în China, Usune deține un standardizat fabrică de producție, iar fiecare întrerupător este supus unor teste riguroase înainte de a părăsi fabrica. Ca un de încredere furnizor, oferă servicii post-vânzare complete și asistență tehnică, eliminând orice îngrijorare pentru utilizatori.

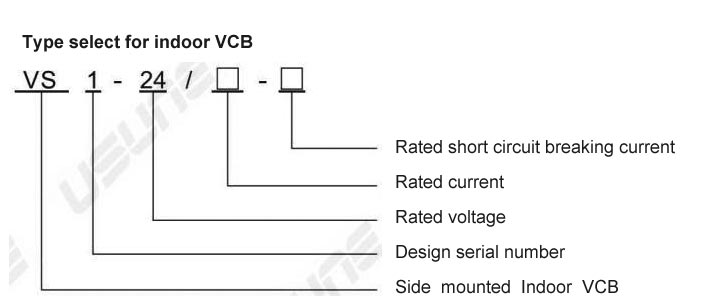

Specificațiile produsului și parametrii tehnici

Disjunctorul de vid de tip lateral Usune oferă o gamă completă de specificații și performanță stabilă. Principalul parametrii tehnici (luând seria VS1(ZN63)-24 ca referință principală) sunt prezentați în tabelul de mai jos:

Structura și Funcția

1. Structura de ansamblu

Mecanismul de acționare și camera de stingere a arcului sunt dispuse într-o structură integrată, cu principala circuitul conductiv fiind de tip trifazat montat pe podea. Camera de stingere a arcului cu vid este longitudinală instalat într-un cilindru izolator tubular din rășină epoxidică procesat APG, oferind performanțe excelente de fluaj, reducerea acumulării de praf pe suprafața camerei de stingere a arcului, evitând influența factorilor externi și asigurand o buna izolare chiar si in medii umede si puternic poluate. Seria VS1-12 este o instalație fixă de tip, potrivit pentru aparate de comutare fixe și poate fi utilizat independent sau aplicat la sursa de alimentare a rețelei inelare, tip cutie transformator și alte sisteme.

2. Mecanism de operare

Întrerupătorul cu vid de tip lateral folosește un mecanism plan acționat cu arc, care susține atât manual cât și stocarea energiei electrice. Motorul de operare este găzduit în dulapul frontal al camerei de stingere a arcului, împărțit în cinci spații de asamblare, fiecare adăpostind componentele de stocare a energiei, transmisie, declanșare și tampon. Designul integrat al camerei de stingere a arcului și al mecanismului de operare asigură un grad ridicat de potrivire între performanța operațională și cerințele de deschidere și închidere a camerei de stingere a arcului, reducând pași intermediari, scăderea consumului de energie și a zgomotului și îmbunătățirea funcționării întreruptorului fiabilitate.

Mediul de aplicare

Întrerupătorul de circuit de vid de tip lateral este potrivit pentru medii interioare și trebuie să îndeplinească următoarele cerințe: temperatura mediului -15℃ până la +40℃; umiditatea relativă medie zilnică ≤95%, medie lunară ≤90%; altitudinea ≤1000m; intensitate seismică ≤8 grade; și absența prafului semnificativ, a gazelor corozive sau a altor poluări. Notă: Personalizarea este necesară pentru aplicațiile care depășesc aceste cerințe, după consultarea prealabilă cu producator.

Instalare și punere în funcțiune

Întreruptoarele cu vid de tip lateral sunt supuse unor teste riguroase înainte de a părăsi fabrica. Înainte de a energiza circuitul primar, trebuie făcute următoarele pregătiri:

1. Verificați echipamentul pentru deteriorări; dacă este deteriorat, nu îl mai utilizați.
2. Curăţaţi suprafaţa de izolaţie de orice contaminanţi.
3. Acționați manual funcțiile de stocare a energiei și deschidere/închidere, observând că starea este normală.
4. Operați utilizând sursa de alimentare, confirmând că starea este normală.
5. Avansați/retrageți întrerupătorul de circuit de tip cărucior de mână conform specificațiilor și confirmați că poziția indicatorul este normal după atingerea poziției corecte.

Notă: Când utilizați un dispozitiv de interblocare de închidere, trebuie conectată alimentarea pentru a-l debloca înainte de închidere.

Caz practic de aplicare

Studiu de caz: Aplicație într-o mare întreprindere industrială și minieră din China

O mare întreprindere siderurgică din China are un sistem de alimentare complex cu cerințe ridicate pentru funcționarea echipamentelor controlul frecvenței și al curentului de scurtcircuit. După compararea mai multor furnizori, seria Usune VS1(ZN63)-24 întrerupătorul de circuit a fost selectat ca dispozitiv de protecție centrală pentru sistemul de distribuție a energiei electrice. Din moment ce ei punerea în funcțiune în 2024, sistemul a funcționat stabil timp de peste 12 luni fără defecțiuni, gestionând cu succes trei defecțiuni de scurtcircuit, protejând eficient echipamentele și prevenind pierderile de întrerupere a curentului. Compania foarte recunoaște performanța produsului și serviciile de instalare și punere în funcțiune furnizate de producător.

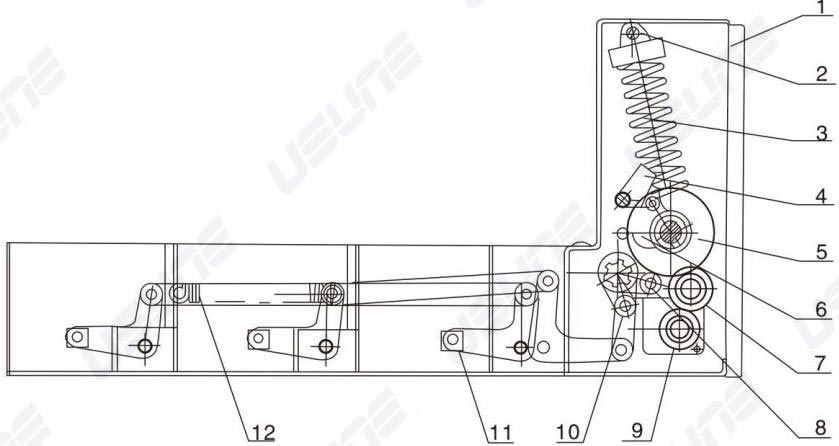

1.Cutie de comutare
2. Șurub de genă
3.Arac de inchidere
4.Armonturi de închidere
5.Principalul cablajului electric intern
6.Mecanismul came/funcționarea mecanismului
7.Mecanism de transmisie a roții dintate
8. Pârghie de conectare la intrare
9.Motor încărcat
10. Mecanism de transmisie cu patru pârghii
11.Blocul de transmisie
12.Mecanism de declanșare

Angajamentul furnizorului și producătorului: Usune, ca producător profesionist de echipamente electrice de înaltă tensiune în China, deține o fabrică standardizată și o echipă profesionistă de cercetare și dezvoltare, producție și post-vânzare. Ca un de încredere furnizor, aderăm la principiul „calitate în primul rând, clientul în primul rând”, controlând strict toate aspectele producție pentru a se asigura că produsele îndeplinesc standardele și nevoile utilizatorilor; oferim servicii complete post-vânzare, inclusiv îndrumare de instalare la fața locului, punere în funcțiune, întreținere și instruire tehnică și inovează continuu și optimizați produsele noastre pentru a sprijini dezvoltarea industriei de transport și distribuție a energiei electrice.
