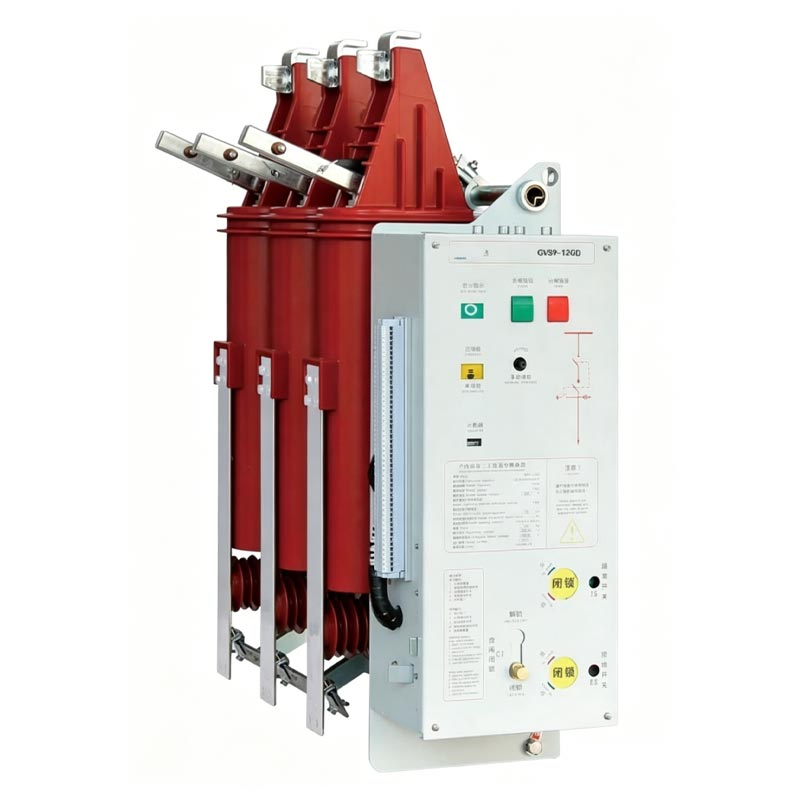

Întrerupător de circuit de vid pentru interior Hv

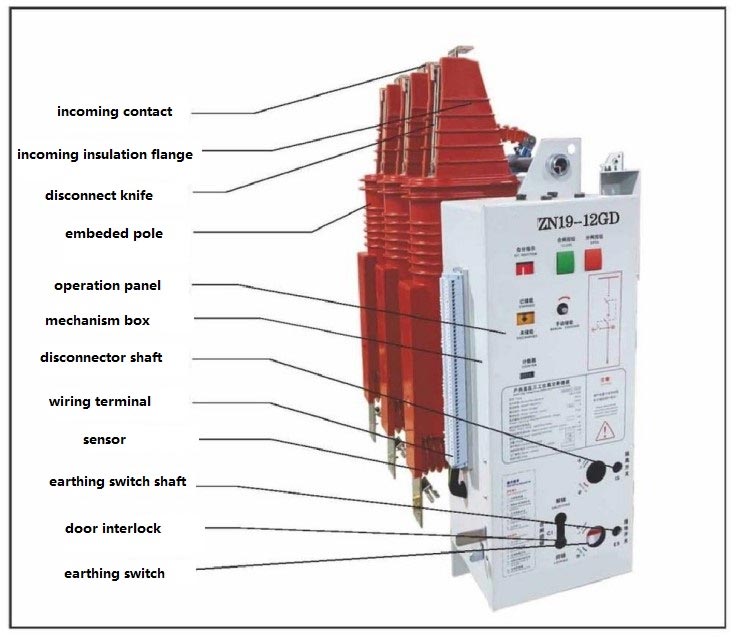

Întrerupătorul de circuit de vid pentru interior HV este un întrerupător de circuit de vid cu trei poziții de înaltă tensiune de interior, poziționat ca „sigur, fiabil, eficient, fără întreținere și adaptabil la toate scenariile.” Este potrivit pentru putere de 3,6-12 kV sisteme, abordând punctele dure ale întreruptoarelor tradiționale și servind ca unitate de protecție centrală pentru alimentare rețele și echipamente industriale.

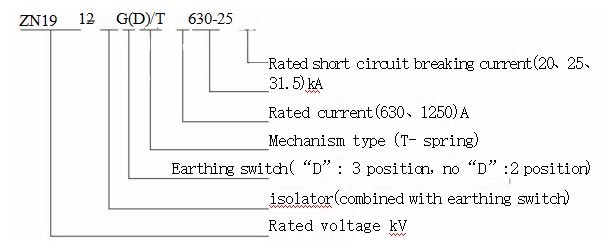

Codul articolului și semnificația

Notă: Dacă nu există întrerupător de împământare, arborele de operare de împământare acționează ca un arbore de interblocare, iar dimensiunile rămân neschimbate.

Avantajele de bază

1. Performanță electromecanică superioară și durată lungă de viață

Structură mecanică stabilă și performanță electrică excelentă. Durata de viață mecanică ajunge la 3000 de cicluri pt întrerupătoare, 10000 de cicluri pentru întrerupătoare și 3000 de cicluri pentru întrerupătoarele de împământare. Circuitul principal folosește stâlpi încorporați în stare solidă, îmbunătățind adaptabilitatea la mediu și fiabilitatea izolației, realizând funcționare fără întreținere și reducerea costurilor de întreținere.

2. Design modular și funcționare convenabilă

Cadrul modular integrează mai multe componente de bază, realizând un design miniaturizat. Mecanismul de acționare poate să fie înlocuit și întreținut în mod independent, susținând operarea manuală, stocarea energiei AC/DC și controlul de la distanță; adaptarea la diferite nevoi operaționale și îmbunătățirea eficienței.

3. Protecții multiple pentru a preveni funcționarea greșită

Întrerupătorul de circuit cu vid pentru interior HV este echipat cu dispozitive de interblocare electromecanice complete. The deconectatorul are o întrerupere vizibilă după declanșare, ușa dulapului este interblocată cu întrerupătorul de împământare și linia de ieșire este echipată cu un senzor indicator de linie live fără contact, asigurând în mod cuprinzător funcționarea și siguranța echipamentului.

4. Aplicații versatile

Se adaptează la diferite tipuri de dulapuri și poate fi instalat atât în ​​direcția înainte, cât și în sens invers. Potrivit pentru diverse sarcini, este potrivit în special pentru scenarii care implică funcționare frecventă și curent de scurtcircuit multiplu întreruperi, satisfacând diverse nevoi de distribuție a energiei.

Parametrii tehnici de bază

Caz de aplicație în lumea reală

Un studiu de caz de la o întreprindere industrială și minieră de dimensiuni medii din estul Chinei verifică caracterul practic al produsului valoare: Sistemul de distribuție a energiei de 10 kV al întreprinderii a folosit inițial întreruptoare tradiționale de ulei, care au avut de suferit de la pierderi mari, întreținere complexă și o rată mare de defecțiuni (8%). După înlocuirea circuitului defect cu HV Întrerupător de circuit de vid de interior în 2023, s-a realizat funcționarea fără întreținere, economisind 30.000 RMB la întreținerea anuală costuri, reducând consumul de energie cu 68%, scăzând rata de eșec la sub 1% și asigurând o funcționare stabilă pentru 18 luni fără eșec. Acest lucru demonstrează pe deplin valoarea produsului în „reducerea costurilor, îmbunătățirea eficienței și siguranța”, prezentând capacitățile profesionale ale lui Usune ca furnizor.

Instrucțiuni de utilizare și întreținere a produsului

1. Condiții de funcționare aplicabile

Întrerupătorul de circuit cu vid pentru interior HV este potrivit pentru medii interioare cu altitudini ≤1000m, intensitate seismică ≤8 grade și fără coroziune explozivă sau vibrații severe, cu umiditate medie zilnică <95% și medie lunară umiditate <90%. Pentru altitudini de peste 1000 m, în timpul selecției sunt necesare calcule profesionale.

2. Proceduri de operare

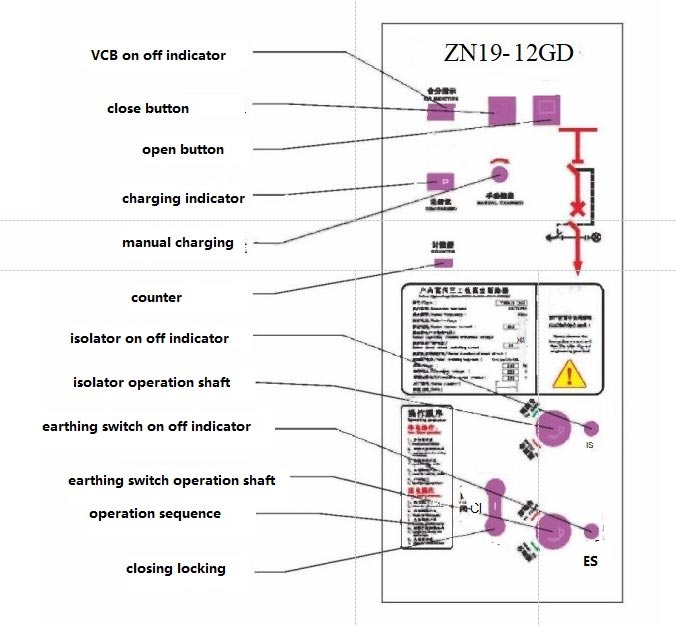

Acceptă operarea manuală și electrică: operarea manuală necesită un mâner dedicat pentru stocarea energiei depozitare înainte de închiderea și deschiderea întreruptorului; funcționarea electrică necesită conectarea la o putere secundară alimentarea, stocarea energiei și operarea prin butoane de control. Întrerupătorul de izolare se deschide în sensul acelor de ceasornic și se închide în sens invers acelor de ceasornic. Ușa dulapului și întrerupătorul de împământare sunt interblocate pentru siguranță.

3. Cerințe de întreținere

Întreaga unitate nu necesită întreținere; întrerupătorul de vid trebuie inspectat numai dacă există daune externe bănuit. Mecanismul de acționare necesită inspecție regulată, iar exteriorul trebuie curățat după 5 ani funcţionare sau după întreţinere. Întreținerea trebuie efectuată de personal calificat; sursa auxiliară de alimentare trebuie deconectat mai întâi.

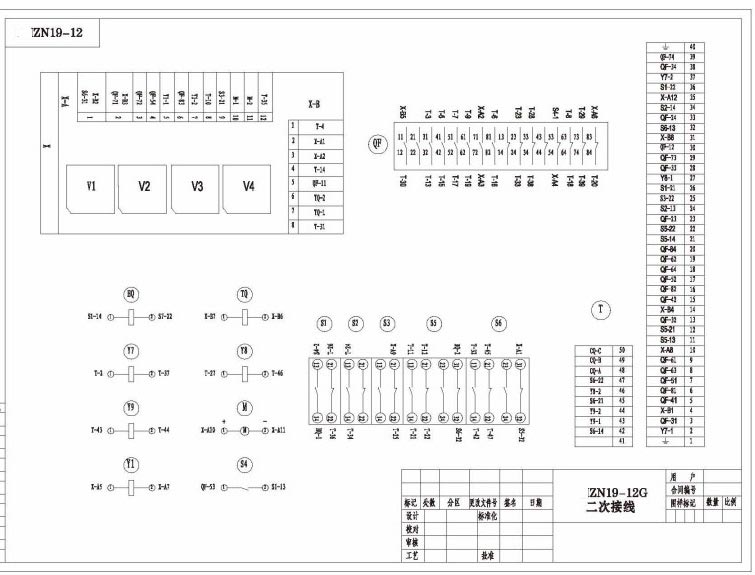

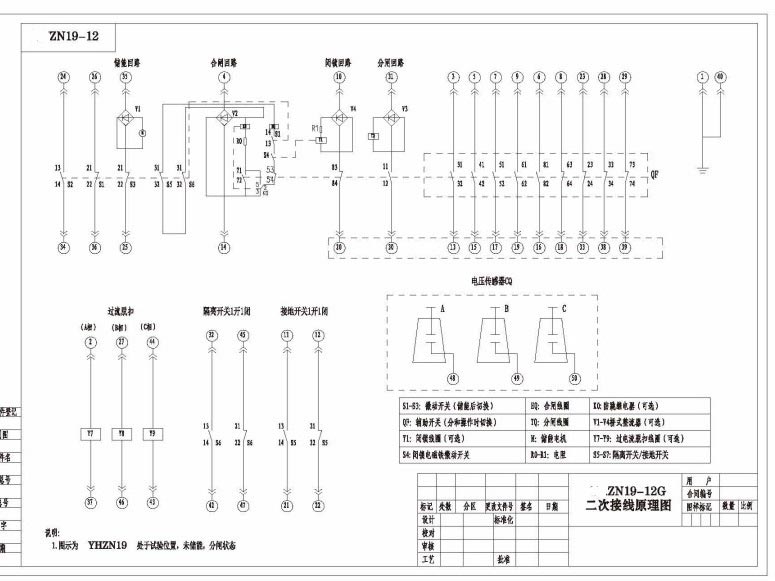

Dimensiunea exterioară și schema electrică

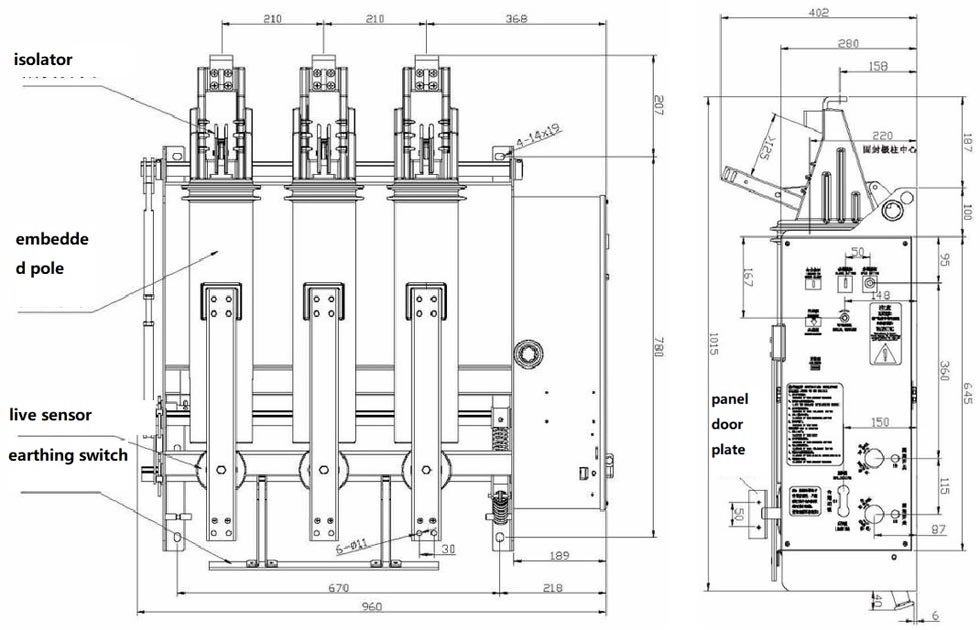

ZN19-12GD/(1250)-(31.5) instalare inversare

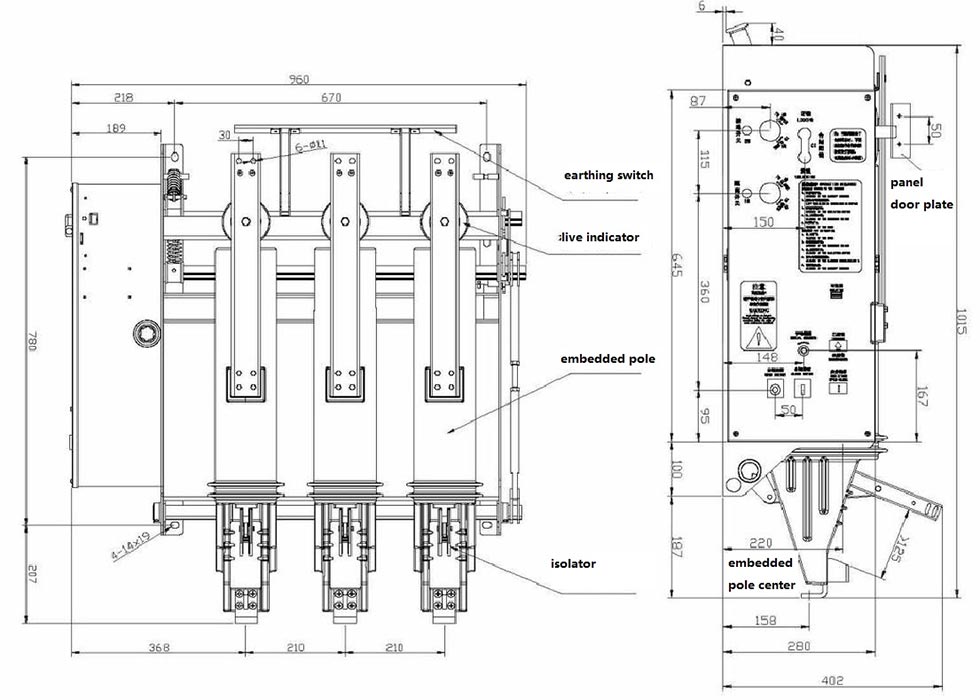

ZN19-12GD/(1250)-(31.5) instalare normală

Garanția mărcii și avantajele parteneriatului

În calitate de producător profesionist, Usune deține o fabrică modernă. Întrerupătorul nostru de circuit de vid pentru interior HV este supus performanță riguroasă și testare mecanică de efracție înainte de a părăsi fabrica; ambalarea si transportul sunt standardizat pentru a se asigura că echipamentul ajunge în stare bună. În calitate de furnizor intern de înaltă calitate în China, Usune oferă soluții personalizate, servicii post-vânzare complete și livrare rapidă. Produsele noastre sunt exportate în străinătate, făcându-ne o alegere preferată în industrie pentru calitatea noastră superioară și oferim în mod continuu utilizatorilor fiabile solutii de distributie a energiei electrice.
