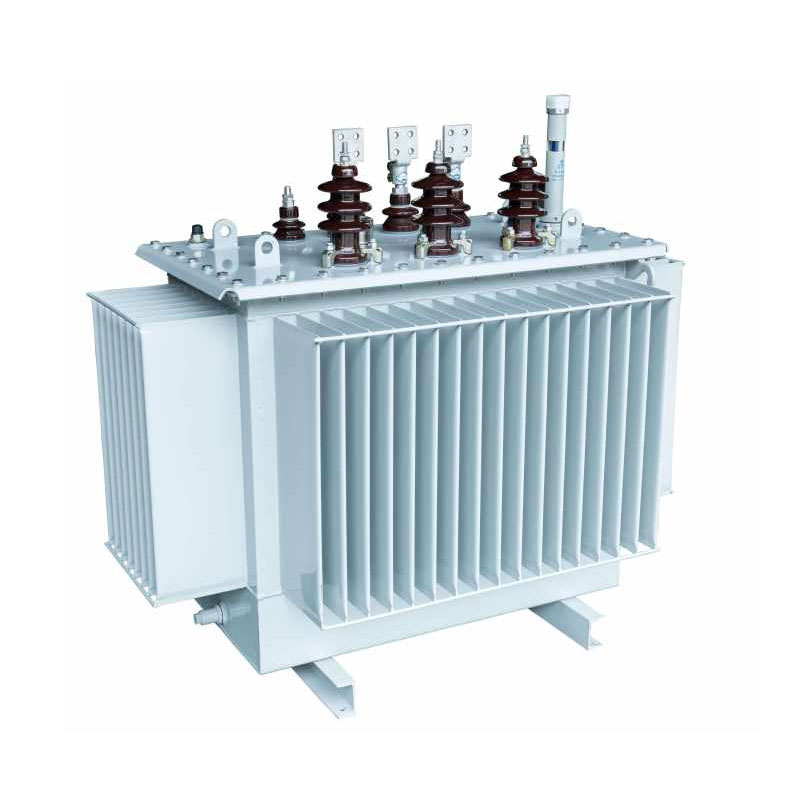

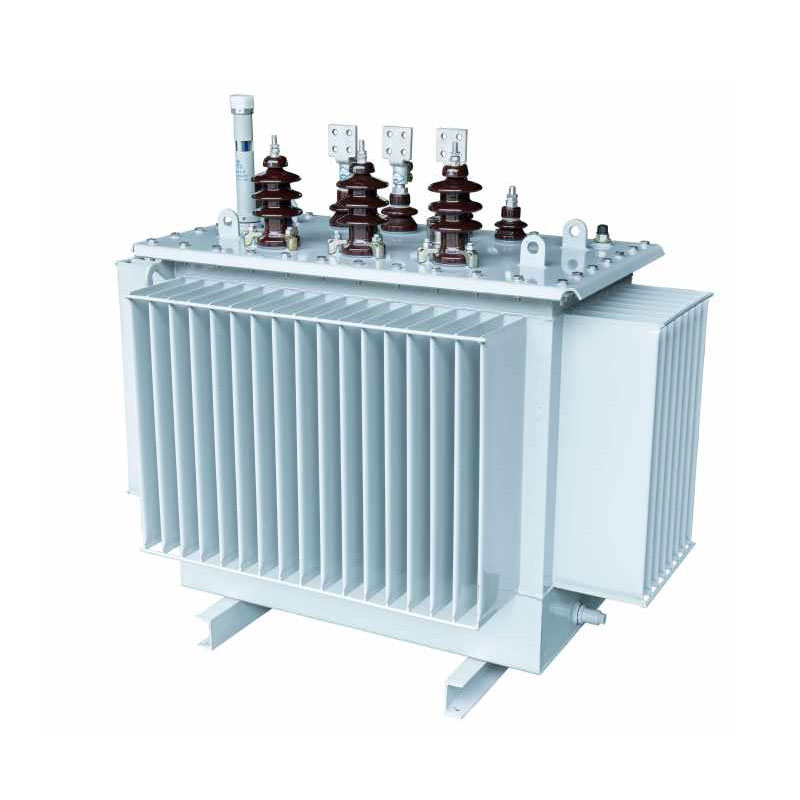

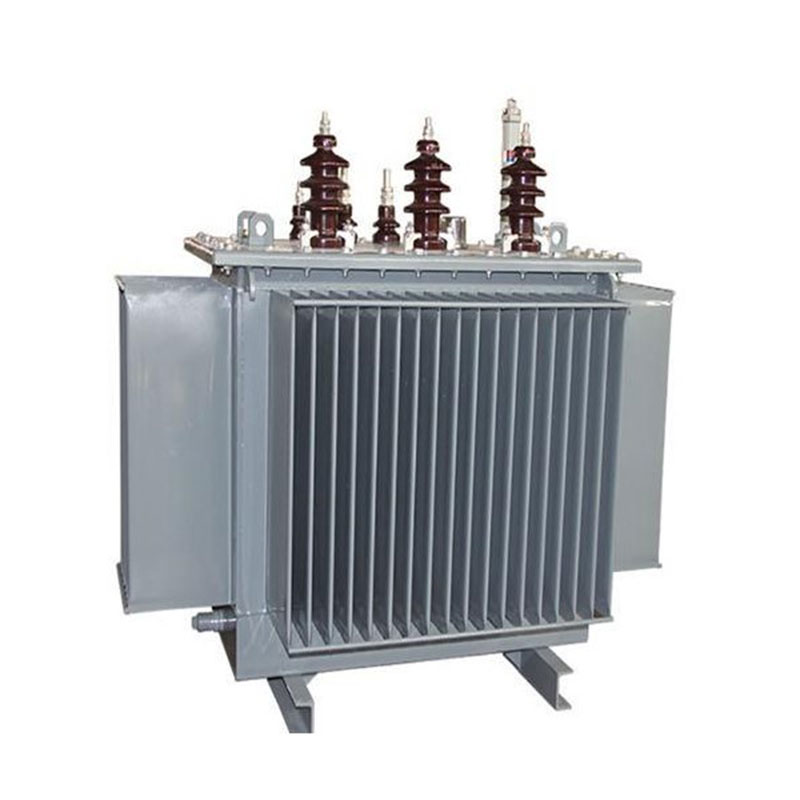

4000KVATTransformator trifazat immers în ulei

Transformatorul trifazat immers în ulei Usune de 4000 kVA acoperă cele trei niveluri de tensiune principale de 10 kV, 20 kV și 36kV, reprezentând un transformator de distribuție modernizat, de înaltă eficiență, cu economie de energie. Îndepărtarea de la tradițional Structuri de miez de laminare stivuită, adoptă un aspect echilateral triunghiular 3D. Acest design are ca rezultat a secțiunea transversală a coloanei de miez se apropie de un cerc, potrivire strânsă de înfășurare și un circuit magnetic fără întreruperi, în mod fundamental rezolvarea problemelor comune întâlnite la transformatoarele tradiționale, cum ar fi dezechilibrul trifazat, pierderile mari de funcționare și zgomot excesiv.

Susținut de linii de producție standardizate și sisteme riguroase de control al calității, produsul oferă un mediu puternic adaptabilitate și stabilitate operațională ridicată. Îndeplinește cerințele pe termen lung și fiabile de alimentare cu energie complexă scenarii — inclusiv modernizarea rețelei, producția industrială și integrarea substațiilor prefabricate — în timp ce se livrează beneficii excelente de economisire a energiei și valoare economică.

Caracteristici structurale de bază și avantaje ale produsului

1. Structura de bază optimizată: pierderi ultra-scăzute și funcționare silențioasă

Miezul este construit din foi de oțel siliconat de înaltă puritate, orientate pe granule, prelucrate folosind Georg german importat echipamente transversale. Utilizează un proces de îmbinare de precizie la 45° și o secțiune transversală circulară în mai multe etape structură formată prin laminare, reducând eficient pierderile de scurgere magnetică și histerezis. Echilateralul Dispunerea triunghiulară asigură că căile magnetice pentru toate cele trei faze sunt egale și minimizate. Cu totul eliminând golurile de aer din circuitul magnetic, designul reduce semnificativ pierderile fără sarcină și zgomotul de funcționare, suprimă generarea a treia armonică și realizează echilibrul precis al puterii trifazate.

2. Design ranforsat al bobinei cu rezistență superioară la scurtcircuit și la impact

Bobina de înaltă tensiune folosește un design de înfășurare cilindric, în timp ce bobina de joasă tensiune suportă ambele cilindrice. și procesele de bobinare a foliei. Structura optimizată a bobinei asigură o distribuție rațională a circuitului magnetic, sporind semnificativ rezistența transformatorului la impactul de scurtcircuit și suprasarcină, astfel eficient prevenirea deformarii bobinei sau defectarea echipamentului cauzata de fluctuatiile retelei. Structura de înfășurare concentrică îmbunătățește stabilitatea structurală generală, asigurând o funcționare sigură și stabilă în condiții de încărcare pe termen lung.

3. Rezervor ondulat rezistent la coroziune proiectat pentru condiții dure și durată lungă de viață

Rezervorul este fabricat din oțel laminat la rece de înaltă precizie folosind o producție specializată de rezervoare din carton ondulat Georg linie. Suprafața este acoperită cu un finisaj anticoroziv specializat de calitate petrochimică, care rezistă uleiului și coroziunea chimică, făcându-l potrivit pentru diverse medii industriale dure de operare. Cea integrată structura ondulată asigură o disipare eficientă a căldurii și găzduiește automat expansiunea termică și contracția uleiului de transformator; în plus, designul intern izolat cu aer încetinește în mod eficient îmbătrânirea uleiul izolator, prelungind semnificativ durata de viață generală a echipamentului.

4. Structura de izolatie clasa A asigurand un factor de siguranta in exploatare ridicat

Transformatorul trifazat cu scufundare în ulei de 4000 kVA folosește o structură de izolație de clasă A peste tot. Cu înaltă- şi bobine de joasă tensiune dispuse concentric, golul dintre bobine utilizează un design care combină manșoane din carton și mici goluri de ulei pentru a optimiza izolarea internă și sistemele de disipare a căldurii. Acest lucru îmbunătățește efectiv rezistența izolației echipamentului, elimină incidentele de defectare a izolației și asigură o funcționare continuă și sigură în condiții de sarcină nominală și suprasarcină moderată.

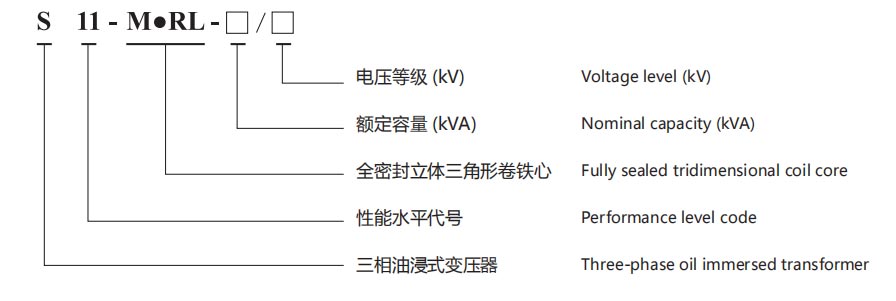

Tip de produs

Conservarea energiei, reducerea carbonului și beneficii economice

Transformatorul trifazat immers în ulei Usune de 4000 kVA se mândrește cu o performanță excelentă de economisire a energiei. Funcționare anuală costurile și emisiile de carbon pot fi calculate cu precizie folosind formule standard ale industriei, oferind suport pentru date evaluări energetice ale proiectului și bugetarea costurilor:

1. Formula costului anual al energiei electrice: Costul anual al energiei electrice (CNY/an) = [Pierdere fără sarcină (kW) + Pierdere în sarcină (kW) × (Medie Rata de încărcare)²] × 365 de zile × 24 de ore × Prețul energiei electrice
2. Formula de emisie anuală de carbon: Emisii anuale de CO₂ = [Pierdere fără sarcină (kW) + Pierdere de sarcină (kW) × (Rata medie de încărcare)²] × 365 de zile × 24 de ore × Factor de emisie de carbon (kg-CO₂/kWh)

În comparație cu transformatoarele tradiționale de aceeași capacitate, acest produs prezintă pierderi de sarcină și fără sarcină mai mici. În scenarii care necesită o funcționare continuă pe termen lung, cum ar fi producția industrială și rețelele electrice urbane, eficient reduce costurile cu energia electrică și reduce emisiile de carbon. Respectă pe deplin standardele de economisire a energiei rețelei și verde cerințele de producție industrială, oferind beneficii economice și de mediu remarcabile.

Parametrii tehnici

Transformator de distribuție trifazat cu scufundare în ulei seria S11 de 10 kV

Notă: Pentru transformatoarele cu capacitate nominală de 500 kVA și mai jos, pierderea de sarcină deasupra rampei din tabel este aplicabil la Dyn11 grup de conexiune, iar pierderea de sarcină sub rampă este aplicabilă grupului de conexiune Yyn0.

10kV seria S13 transformator de distribuție trifazat imersat în ol

Transformator de distribuție trifazat cu scufundare în ulei seria S14 de 10 kV

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Cazuri practice de aplicare a ingineriei

Cazul 1: Proiect de distribuție a energiei electrice pentru un parc industrial textil

Un grup mare de textile din Shandong își operează liniile de producție continuu pe tot parcursul anului, cerând extrem de ridicate stabilitatea sursei de alimentare. Proiectul utilizează mai multe transformatoare Usune de 4000 kVA 10 kV immerse în ulei pentru a gestiona distribuția centrală a energiei parcului. De la punerea în funcțiune, echipamentul a funcționat fără probleme, cu zgomot redus și scăzut consumul de energie. A rezolvat problemele anterioare, cum ar fi instabilitatea tensiunii trifazate și consumul ridicat de energie asociate cu transformatoarele învechite - reducând astfel în mod eficient electricitatea anuală a întreprinderii și O&M costuri asigurând în același timp o sursă de energie stabilă pentru liniile de producție textile.

Cazul 2: Proiect Sprijin pentru Substații Urbane Prefabricate

Pentru un proiect de modernizare a rețelei electrice într-un oraș de coastă din sudul Chinei, Usune 4000kVA 20kV transformatoare immerse în ulei au fost selectate pentru echiparea substațiilor prefabricate. Cu o structură compactă și un mediu puternic adaptabilitate, produsul se încadrează perfect în amenajările urbane compacte și rezistă la operațiuni complexe în exterior conditii. Echipamentul a funcționat în siguranță de peste doi ani fără interferențe armonice și cu stabil ieșire de tensiune, îmbunătățind semnificativ calitatea sursei de alimentare pentru zonele comerciale și rezidențiale urbane și facilitarea implementării eficiente a modernizării rețelei orașului.

FAQ

Î1: Ce tensiuni nominale și scenarii de aplicare acceptă transformatorul Usune 4000kVA immers în ulei?

Acest produs acceptă trei tensiuni nominale principale - 10 kV, 20 kV și 36 kV - acoperind standardele civile și industriale scenarii de distribuție a energiei electrice. Este deosebit de potrivit pentru modernizarea rețelei urbane și rurale și pentru alimentarea cu energie electrică întreprinderi industriale și miniere. Se integrează perfect cu substații modulare și prefabricate containerizate substații, demonstrând o versatilitate excepțională în toate aplicațiile.

Î2: Care sunt avantajele cheie de economisire a energiei ale acestui produs în comparație cu transformatoarele tradiționale?

Produsul are o structură centrală triunghiulară echilaterală a plăgii; circuitul magnetic este fără întrerupere, cu căile magnetice trifazate fiind atât cele mai scurte, cât și egale în lungime, ceea ce reduce drastic starea fără sarcină și magnetică pierderi de scurgere. Combinat cu tăierea de precizie a tablei de oțel siliconat și o structură optimizată a bobinei, minimizează consumul de energie în funcționare și zgomotul. Funcționarea pe termen lung duce la reduceri semnificative ale costurilor cu energia electrică și emisii de carbon, respectând pe deplin standardele State Grid pentru eficiența energetică verde.

Î3: Cum funcționează transformatorul trifazat immers în ulei de 4000 kVA în ceea ce privește adaptabilitatea la mediu și durata de viata?

Echipamentul utilizează izolație de clasă A și acoperiri anticorozive de calitate industrială, permițându-i să reziste la ulei contaminare, coroziune chimică și fluctuații de temperatură – făcându-l potrivit pentru diferite operațiuni dure conditii. Rezervorul de ulei ondulat izolează unitatea de aer, întârziind eficient îmbătrânirea uleiului de izolație și reducerea frecvenței schimburilor și întreținerii uleiului. În condiții standard de funcționare, transformatorul oferă a durată lungă de viață și costuri reduse de întreținere, asigurând performanțe stabile în diverse medii, cum ar fi cele industriale instalații de producție și rețele electrice exterioare.
