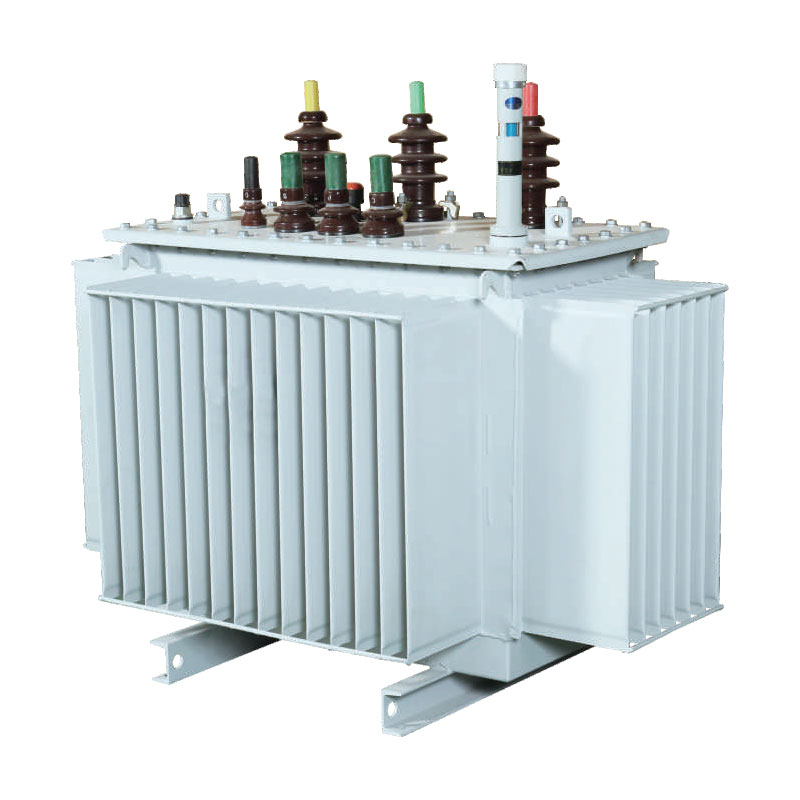

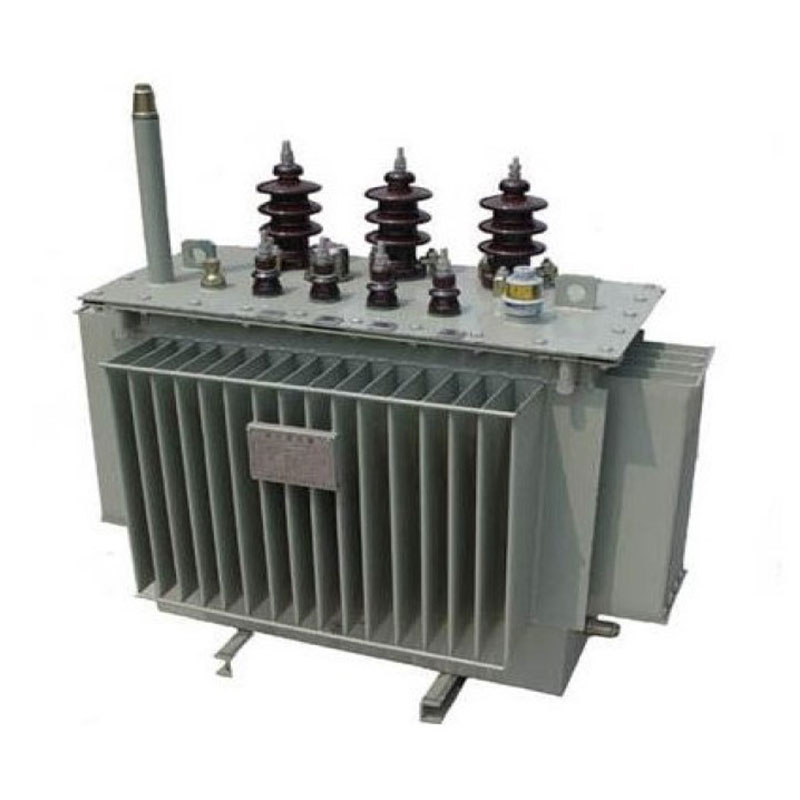

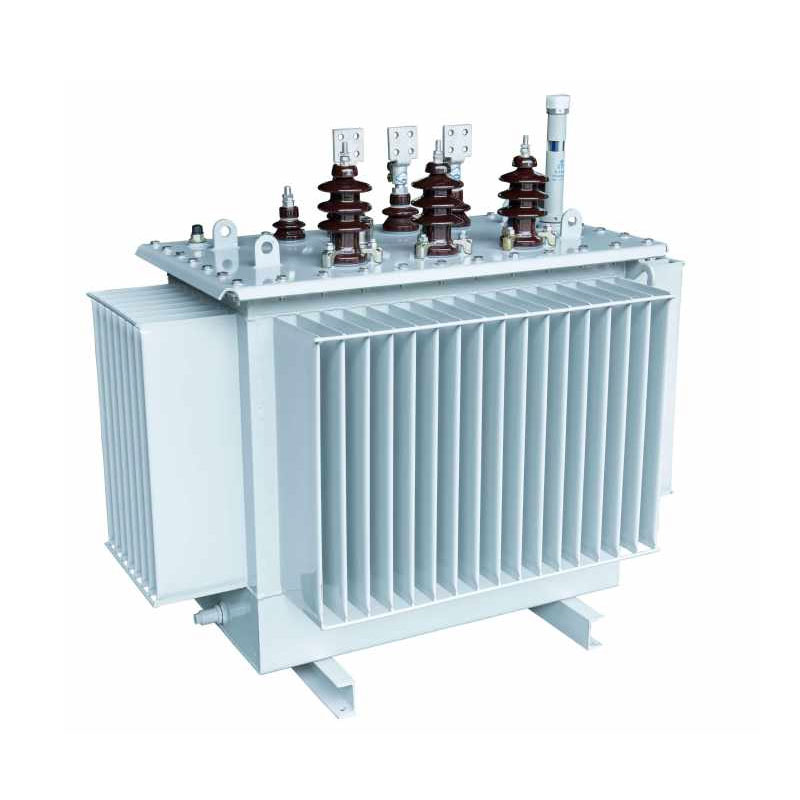

630kVA transformator cu auto-răcire immers în ulei

Acest transformator cu auto-răcire immers în ulei de 630 kVA reprezintă o nouă generație de distribuție de înaltă performanță transformatoare. Miezul său utilizează un design 3D al plăgii bazat pe o configurație de triunghi echilateral, asigurând cea mai scurtă și căi magnetice de lungime egală pentru toate cele trei faze cu goluri de aer zero, în timp ce secțiunea transversală a coloanei de miez aproximează un cerc. În comparație cu echipamentele tradiționale, reduce eficient pierderile și zgomotul, realizează precizie echilibru trifazat, suprimă a treia armonică și oferă performanțe electrice semnificativ optimizate.

Suportând niveluri de tensiune de 10 kV, 20 kV și 36 kV, unitatea folosește o metodă de auto-răcire cu scufundare în ulei care nu necesită echipament extern de răcire, asigurând o operare și întreținere ușoară, precum și o adaptabilitate puternică la diverse lucrări conditii. Este utilizat pe scară largă în rețelele urbane și rurale, întreprinderile industriale și miniere și substațiile integrate aplicatii. Susținut de un lanț de aprovizionare matur, Usune—un furnizor de încredere de echipamente electrice—oferă standardizate, produse de înaltă calitate și servicii complete de asistență pentru clienții globali.

Caracteristici structurale de bază și avantaje tehnice

1. Miez de înaltă precizie, cu pierderi reduse

Miezul este construit din foi de oțel siliciu orientate pe granule de permeabilitate ridicată, prelucrate folosind GEORG importat. echipament de tăiere transversală și o tehnică de îmbinare fără sudură la 45° pentru a elimina complet golurile de aer din circuitul magnetic. The foile sunt formate într-o secțiune transversală circulară în mai multe etape, reducând semnificativ reluctanța magnetică, fără sarcină pierderi și zgomot de funcționare. Acest design rezolvă problemele comune transformatoarelor tradiționale, cum ar fi trifazate dezechilibru și pierderi mari - asigurând astfel funcționarea pe termen lung, cu consum redus.

2. Structură bobină de înaltă rezistență, rezistentă la impact

Înfășurarea de înaltă tensiune utilizează o structură cilindrică, în timp ce înfășurarea de joasă tensiune oferă o alegere între configurații cilindrice și folie pentru a se potrivi condițiilor specifice de operare. Acest design optimizează fluxul magnetic distribuție, sporind efectiv rezistența echipamentului la scurtcircuite și supratensiuni de fulgere în timp ce prevenirea supraîncălzirii localizate. Acesta asigură stabilitate operațională superioară și rezistență la interferențe, făcându-l potrivit pentru medii complexe, cum ar fi site-urile industriale și rețelele electrice exterioare.

3. Rezervor de ulei ondulat rezistent la coroziune, durabil

Rezervorul este fabricat din oțel laminat la rece de precizie folosind o linie specializată de producție a rezervoarelor ondulate și prezintă un strat de suprafață anticoroziv, permițându-i să reziste la condiții dure, cum ar fi expunerea la ulei și coroziunea chimică. Designul ondulat combină disiparea eficientă a căldurii cu deformarea adaptivă capabilități; găzduiește dilatarea și contracția termică a uleiului izolator, menține un aer complet etanșare pentru a întârzia îmbătrânirea uleiului și prelungește semnificativ durata de viață a echipamentului.

4. Structură de izolație de înaltă siguranță

Transformatorul cu auto-răcire cu scufundare în ulei de 630 kVA utilizează o structură de izolație de clasă A cu concentrații înalte și concentrice. înfăşurări de joasă tensiune. Izolația dintre bobine utilizează un design compozit - combinând manșoane din carton cu mici goluri de ulei - pentru a asigura o rezistență dielectrică ridicată și o performanță excelentă de etanșare. Acest design atenuează eficient riscuri de siguranță, cum ar fi scurgeri, scurtcircuite și defectarea izolației, acceptă funcționarea continuă 24 de ore din 24 și respectă standardele naționale de siguranță a energiei electrice.

Tip de produs

Conservarea energiei și analiza beneficiilor economice

Transformatorul cu auto-răcire immers în ulei de 630 kVA oferă capabilități excepționale de economisire a energiei și de reducere a carbonului. Formulele standardizate permit calculul precis al costurilor anuale ale energiei electrice și al emisiilor de carbon, oferind suport bazat pe date pentru upgrade-uri corporative de eficiență energetică și managementul costurilor. Formulele de bază sunt următoarele:

1. Formula costului anual al energiei electrice: Costul anual al energiei electrice (CNY/an) = [Pierdere fără sarcină (kW) + Pierdere în sarcină (kW) × (Medie Factor de sarcină)²] × 365 × 24 × Prețul energiei electrice
2. Formula de emisie anuală de CO₂: Emisii anuale de carbon (kg) = [Pierdere fără sarcină (kW) + Pierdere de sarcină (kW) × (Încărcare medie Factor)²] × 365 × 24 × Factor de emisie de carbon (kg-CO₂/kWh)

În comparație cu transformatoarele tradiționale, învechite, acest produs prezintă pierderi de sarcină și fără sarcină mai mici, în mod semnificativ reducerea costurilor cu energia electrică și a emisiilor de carbon, în conformitate cu politicile de modernizare a energiei ecologice. Oferă mare rentabilitate pentru funcționare pe termen lung și o perioadă scurtă de amortizare, oferind atât valoare economică, cât și valoare de mediu.

Parametrii tehnici

Transformator de distribuție trifazat cu scufundare în ulei seria S11 de 10 kV

Notă: Pentru transformatoarele cu capacitate nominală de 500 kVA și mai jos, pierderea de sarcină deasupra rampei din tabel este aplicabil la Dyn11 grup de conexiune, iar pierderea de sarcină sub rampă este aplicabilă grupului de conexiune Yyn0.

10kV seria S13 transformator de distribuție trifazat imersat în ol

Transformator de distribuție trifazat cu scufundare în ulei seria S14 de 10 kV

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Cazuri de aplicații din lumea reală

1. Proiect de modernizare a rețelei urbane și rurale

Într-un proiect de modernizare a rețelei rurale din Zhejiang, echipamentele învechite, cu pierderi mari, au fost înlocuite în loturi. Adresarea probleme precum fluctuații semnificative de sarcină, dezechilibru trifazat și armonici excesive, aceasta produs — valorificând avantajele unui miez înfășurat 3D pentru stabilizarea și echilibrarea tensiunii — îmbunătățit fundamental calitatea sursei de alimentare. Măsurătorile pe teren au arătat o reducere de peste 30% a pierderilor fără sarcină per unitate și o scădere cu 40% a rata de întrerupere a alimentării cu energie electrică pentru zona de distribuție. Unitatea este potrivită pentru funcționarea complexă în mediul rural condiții, facilitând modernizarea rețelei eficiente din punct de vedere energetic.

2. Proiect de stație de încărcare pentru camioane grele

O stație de încărcare pentru camioane grele din Suzhou a instalat mai multe unități ale acestui model de transformator pentru a sprijini operațiuni care implică pornirea/oprirea frecventă a pilelor de încărcare și schimbări bruște de sarcină. Cu caldura excelenta performanță de disipare (auto-răcire cu scufundare în ulei), transformatorul menține bobina stabilă și controlabilă temperaturile în timpul funcționării la sarcină completă fără deplasări legate de supraîncălzire. Acest lucru asigură 24 de ore neîntrerupt funcționarea stației, reducând efectiv costurile asociate cu întreținerea și timpul de nefuncționare.

FAQ

Î1: Ce niveluri de tensiune și scenarii de aplicare sunt compatibile cu Usune 630kVA cu auto-răcire immersă în ulei transformator?

Produsul acceptă toate valorile standard de înaltă tensiune (10kV, 20kV și 36kV) și este potrivit pentru aplicații cum ar fi modernizarea rețelelor urbane și rurale, distribuția de energie industrială și minieră, stații de încărcare și posturi prefabricate sau modulare. Are un design fără ventilator, cu auto-răcire immers în ulei, potrivit pentru exterior instalare; este rezistent la temperaturi extreme, praf și coroziune ușoară, oferind o adaptabilitate excepțională la diferite condiţii de funcţionare.

Î2: Care sunt avantajele specifice de economisire a energiei ale acestui transformator și cum reduce costurile?

Caracteristica de bază de economisire a energiei a produsului este structura sa 3D a miezului înfășurat, care scade semnificativ magneticul. pierderile de circuit, fără sarcină și de sarcină, reducând în același timp pierderile armonice și legate de căldură. Sub standard condiții de funcționare, reduce consumul total de energie cu 20%-30% în comparație cu echipamentele convenționale ale aceeasi capacitate. Acest lucru duce la economii semnificative la costurile anuale ale energiei electrice și la reducerea emisiilor de carbon, aliniind cu politici de energie verde și oferind beneficii economice remarcabile pe termen lung.

Î3: Care sunt avantajele în ceea ce privește durata de viață a echipamentului și operarea și întreținerea zilnică (O&M)?

Echipamentul utilizează un rezervor de ulei ondulat izolat cu aer și materiale izolante anticorozive de clasa A, care întârzie semnificativ îmbătrânirea uleiului și a unității în sine, rezultând o durată de viață mai lungă decât cea standard transformatoare. Se mândrește cu o rată scăzută de eșec și o rezistență puternică la șocuri și interferențe. Întreținere de rutină necesită doar verificări periodice ale nivelurilor de ulei și ale stării izolației, făcând operațiunile de operare simplă și rentabilă - ideală pentru scenarii care necesită funcționare pe termen lung, neîntreruptă.
