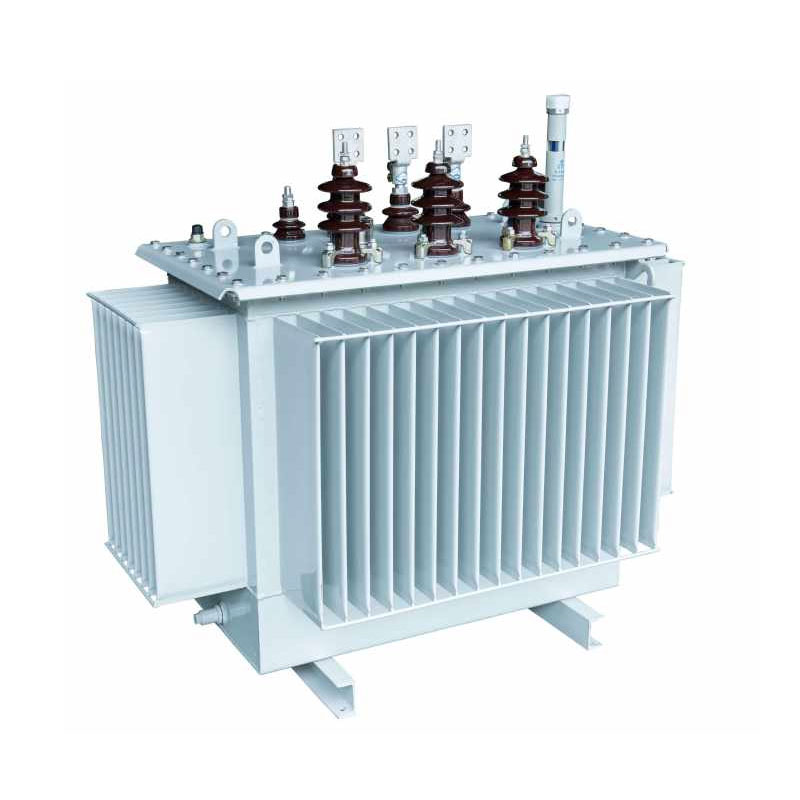

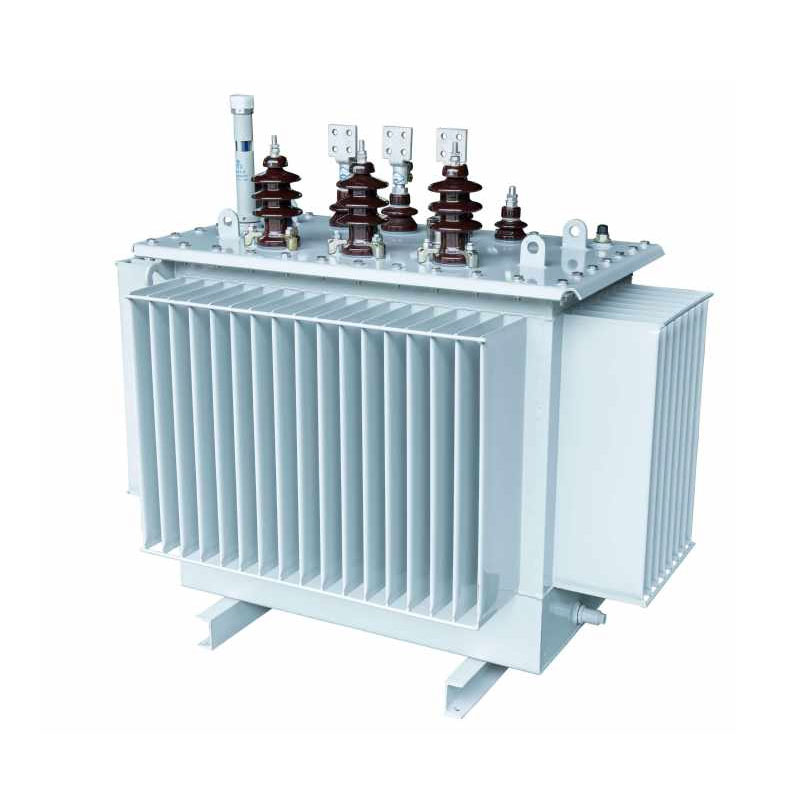

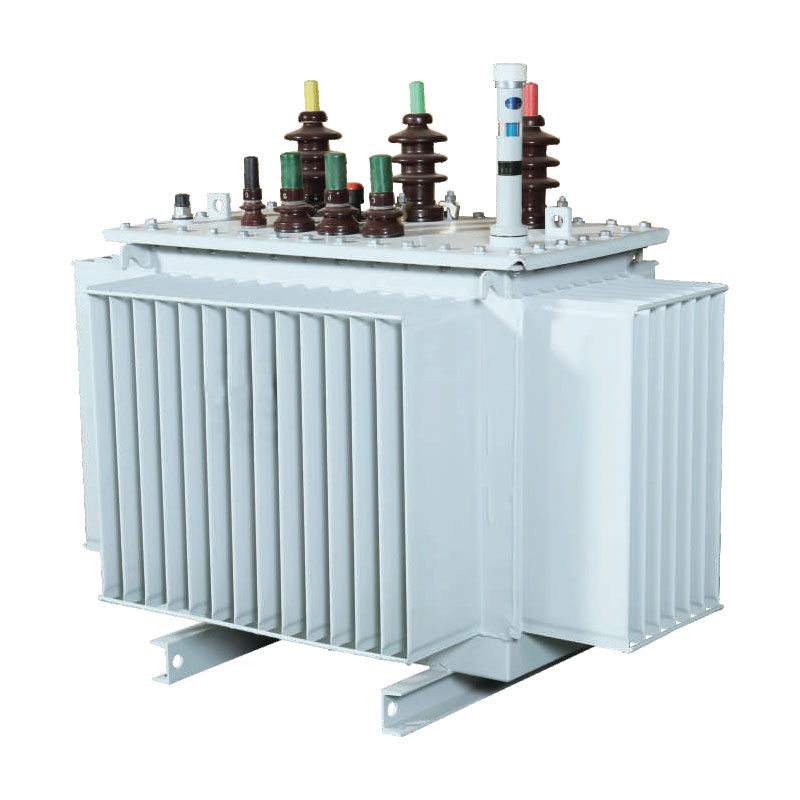

Transformatoare de distribuție cu scufundare în lichid de 2500KVA

Optimizat pentru aplicații de distribuție de medie tensiune de 10 kV, 20 kV și 36 kV, distribuție immersă în lichid Usune 2500 kVA transformatoarele diferă de modelele tradiționale cu miez stivuit prin utilizarea unei structuri triunghiulare echilaterale de miez înfășurat, rezultând un sistem de circuit magnetic mai eficient. Designul realizează un circuit magnetic fără întreruperi cu egal și lungimi minime ale traseului în toate cele trei faze, reducând în mod semnificativ pierderile fără sarcină și zgomotul de funcționare, asigurând în același timp echilibru trifazic de înaltă precizie și suprimare a armonicii a treia. Combinat cu izolație matură imersată în ulei tehnologie și design anti-coroziune de calitate industrială, transformatoarele se adaptează la condiții complexe de funcționare și pe deplin satisface cerințele de standardizare ale rețelelor inteligente moderne.

Fabricate și testate în strictă conformitate cu standardele din industrie, aceste transformatoare sunt potrivite pentru modernizarea rețelei în zonele urbane și rurale precum și alimentarea cu energie electrică pentru întreprinderile industriale și miniere. Se integrează perfect cu transformatoare combinate și substații prefabricate, oferind o versatilitate puternică de aplicare și o funcționare ridicată stabilitate.

Caracteristici structurale de bază și avantaje tehnice

1. Structura de bază optimizată: pierderi reduse și zgomot redus

Miezul utilizează foi de oțel siliconic cu permeabilitate ridicată și histerezis scăzut. Acestea sunt tăiate cu precizie folosind echipament german GEORG transversal și asamblat printr-un proces de îmbinare fără sudură la 45°. Foile sunt stivuite la formează o secțiune transversală circulară în mai multe trepte, eliminând complet scurgerile magnetice și pierderile de aer. Aceasta reduce eficient consumul de energie fără sarcină și zgomotul de funcționare, asigurând stabilitatea circuitului magnetic pe termen lung și performanță consistentă.

2. Design bobină de înaltă rezistență, cu rezistență excelentă la scurtcircuit

Transformatoarele de distribuție imersate în lichid de 2500 kVA prezintă o configurație diferențiată a bobinei: înaltă tensiune. bobina utilizează o structură cilindrică, în timp ce bobina de joasă tensiune oferă posibilitatea de a alege între cilindric și tip folie structurilor. Acest design îmbunătățește semnificativ rezistența echipamentului la impactul la scurtcircuit și mecanic stabilitate, prevenind eficient deformarea bobinei sau deteriorarea cauzată de scurtcircuite bruște ale rețelei. În plus, acesta optimizează distribuția câmpului magnetic, asigurând o funcționare mai eficientă a circuitului magnetic și o putere totală mai mare randamentul transmisiei.

3. Rezervor de calitate industrială care oferă durabilitate și versatilitate ridicate

Rezervorul este construit din foi de oțel laminate la rece de înaltă precizie, fabricate pe un carton ondulat GEORG specializat. linie de producție a rezervoarelor. Suprafața este finisată cu un strat anticoroziv de calitate petrochimică care rezistă uleiului, chimicale și oxidare, făcându-l potrivit pentru medii industriale dure și condiții de funcționare în aer liber. The Structura ondulată asigură o disipare eficientă a căldurii, găzduind în același timp dilatarea și contracția termică a uleiului izolator în timpul funcționării. Un design complet etanș izolează unitatea de aer, încetinind semnificativ îmbătrânirea uleiului izolator și prelungirea duratei de viață a echipamentului.

4. Structura de izolație clasa A care asigură o funcționare sigură și stabilă

Echipamentul folosește un sistem de izolație Clasa A cu dispoziții concentrice de bobine de înaltă și joasă tensiune; cel Inter-coil gap utilizează o structură care combină manșoane din carton cu mici bariere de ulei. Acest stratificat Designul izolației distribuie uniform stresul câmpului electric și îmbunătățește rezistența generală a izolației, în mod eficient prevenirea defectării izolației și a defecțiunilor de descărcare, asigurând astfel o funcționare sigură, pe termen lung, sub ambele valori nominale. și condiții de încărcare parțială.

Tip de produs

Conservarea energiei și beneficii economice

Transformatorul de distribuție cu scufundare în lichid Usune de 2500 kVA oferă avantaje semnificative de economisire a energiei, în mod eficient reducerea atât a costurilor operaționale, cât și a emisiilor de carbon pentru întreprinderi. Formulele de calcul ale beneficiilor de bază de mai jos permit pentru cuantificarea precisă a valorii economice și de mediu:

1.Formula costului anual al energiei electrice: Costul anual al energiei electrice (CNY/an) = [Pierdere fără sarcină (kW) + Pierdere la sarcină (kW) × (Medie Load Factor)²] × 365 zile × 24 ore × Prețul energiei electrice
2.Formula emisiilor de carbon: Emisii anuale de CO₂ = [Pierdere fără sarcină (kW) + Pierdere de sarcină (kW) × (Factor de sarcină mediu)²] × 365 zile × 24 ore × factor de emisie de carbon (kg-CO₂/kWh)

În comparație cu transformatoarele tradiționale de aceeași capacitate, acest produs prezintă pierderi de sarcină și fără sarcină mai mici. Funcționarea pe termen lung scade în mod continuu costurile cu electricitatea și reduce emisiile de carbon, aliniindu-se cu „Dual Carbon” politici și standarde corporative de producție ecologică, oferind în același timp beneficii economice și de mediu remarcabile.

Parametrii tehnici

Transformator de distribuție trifazat cu scufundare în ulei seria S11 de 10 kV

Notă: Pentru transformatoarele cu capacitate nominală de 500 kVA și mai jos, pierderea de sarcină deasupra rampei din tabel este aplicabil la Dyn11 grup de conexiune, iar pierderea de sarcină sub rampă este aplicabilă grupului de conexiune Yyn0.

10kV seria S13 transformator de distribuție trifazat imersat în ol

Transformator de distribuție trifazat cu scufundare în ulei seria S14 de 10 kV

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Caz de aplicație în lumea reală

În 2025, opt transformatoare de distribuție Usune 2500kVA 10kV immerse în lichid au fost implementate cu succes într-un proiect de renovare a rețelei urban-rural în Shouguang, Shandong. Aceste unități furnizează energie serelor agricole moderne, parcuri industriale și zone rezidențiale — aplicații care necesită standarde riguroase pentru stabilitatea echipamentelor, energie eficiență și adaptabilitate la mediu.

După punerea în funcțiune, unitățile de stație prefabricată au funcționat stabil pe tot parcursul anului, fără defecțiuni. Zgomotul de funcționare măsurat a rămas sub 55 dB, dezechilibrul trifazat a fost mai mic de 1% și suprimarea armonicii a treia performanta a fost excelenta. În comparație cu transformatoarele vechi pe care le-au înlocuit, proiectul a obținut o reducere de 17,8%. pierderi totale și economisiți peste 260.000 CNY în costurile anuale cu electricitatea. Designul rezervorului complet etanș elimină problemele legate de îmbătrânirea și scurgerea uleiului izolator; performanța anuală zero-eșecuri validează pe deplin stabilitatea produsului și avantaje de economisire a energiei în mediile de rețea urban-rural.

FAQ

Î1: Ce niveluri de tensiune și scenarii de aplicare fac transformatoarele de distribuție immerse în lichid Usune de 2500 kVA sprijin?

Linia de produse acoperă niveluri de tensiune medie de 10 kV, 20 kV și 36 kV, ceea ce o face potrivită pentru rețeaua urban-rural renovări, întreprinderi industriale și miniere, parcuri comerciale și scenarii de alimentare cu energie rezidențială. Au fost implementate optimizări specializate pentru transformatoare combinate și substații prefabricate, permițând acestea pentru a îndeplini cerințele de instalare și operaționale pentru medii exterioare, condiții industriale dure și site-uri compacte de distribuție urbană.

Î2: Care sunt avantajele de bază ale acestui produs în comparație cu transformatoarele tradiționale de aceeași capacitate?

Există trei avantaje de bază: în primul rând, utilizează o structură a miezului plăgii tridimensională fără goluri, rezultând în pierderi și zgomot mai mici, precum și o sursă de alimentare trifazată mai echilibrată și mai stabilă. În al doilea rând, bobina optimizată și Structurile rezervoarelor oferă o rezistență superioară la scurtcircuit și la coroziune, ceea ce duce la o rată mai mică de defecțiuni a echipamentelor. În al treilea rând, designul complet sigilat, izolat cu aer încetinește îmbătrânirea uleiului izolator, prelungind durata de viață cu peste 20% comparativ cu echipamentele tradiționale și reducerea costurilor de operare și întreținere pe termen lung.

Î3: Cum sunt beneficiile de economisire a energiei și de reducere a carbonului ale transformatoarelor de distribuție imersate în lichid de 2500 kVA demonstrat în funcționare efectivă?

Produsul minimizează pierderile de funcționare la sursă prin circuite magnetice optimizate și proiectare structurală; pierderile măsurate în gol și sarcină le depășesc pe cele ale echipamentelor tradiționale care îndeplinesc standardele naționale. Bazat pe consumul de energie standardizat și formulele de emisie de carbon, funcționarea pe termen lung scade constant energia electrică costuri pentru întreprinderi. În plus, pierderile reduse de energie reduc direct emisiile de carbon din partea sursei de energie, facilitarea actualizărilor ecologice, cu emisii scăzute de carbon pentru proiectele de rețea și întreprinderile de producție, oferind astfel atât valoare economică și de mediu.
