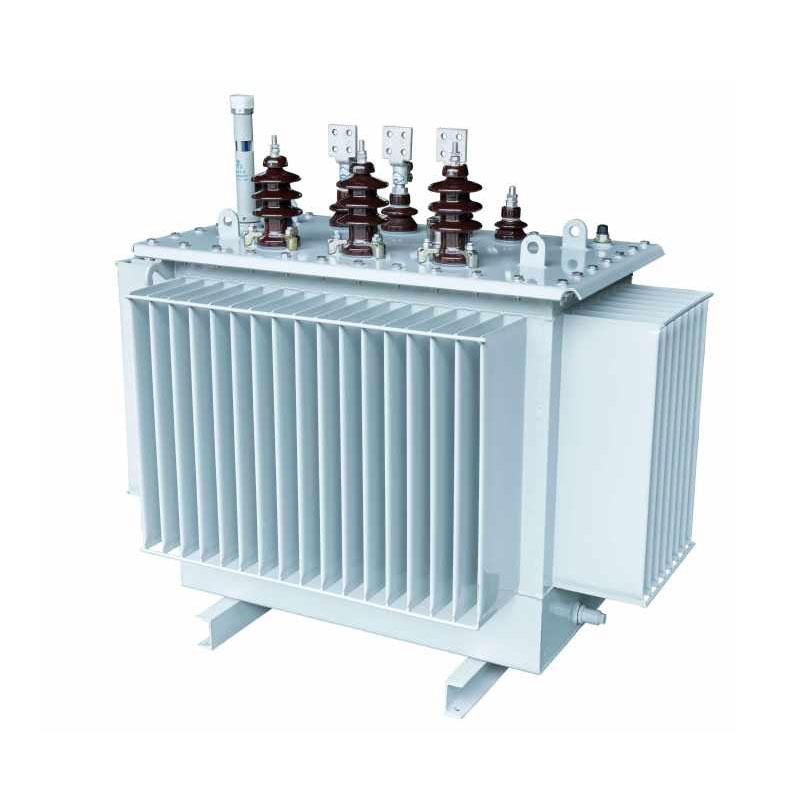

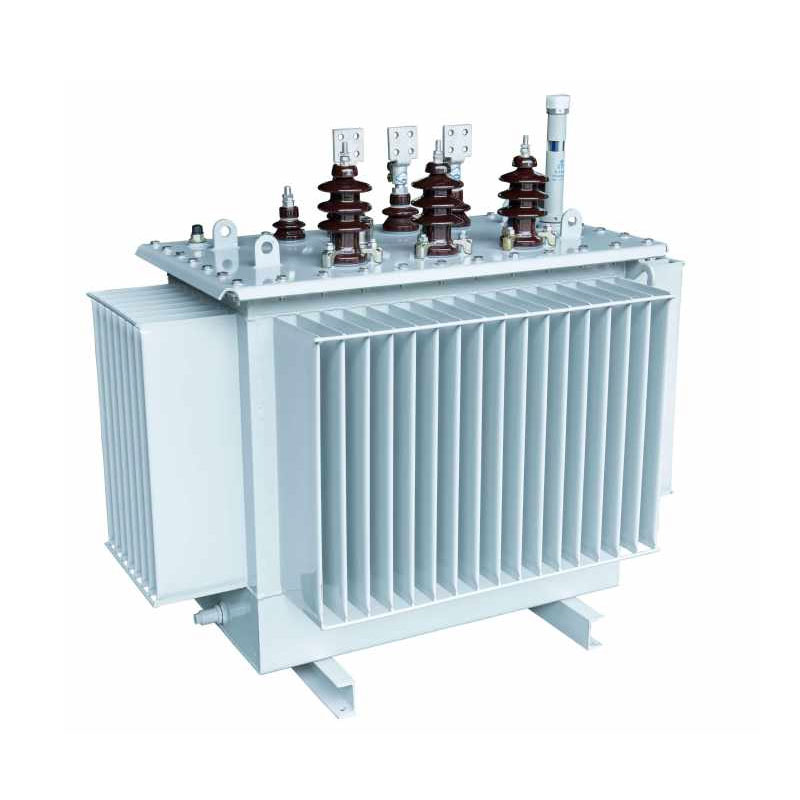

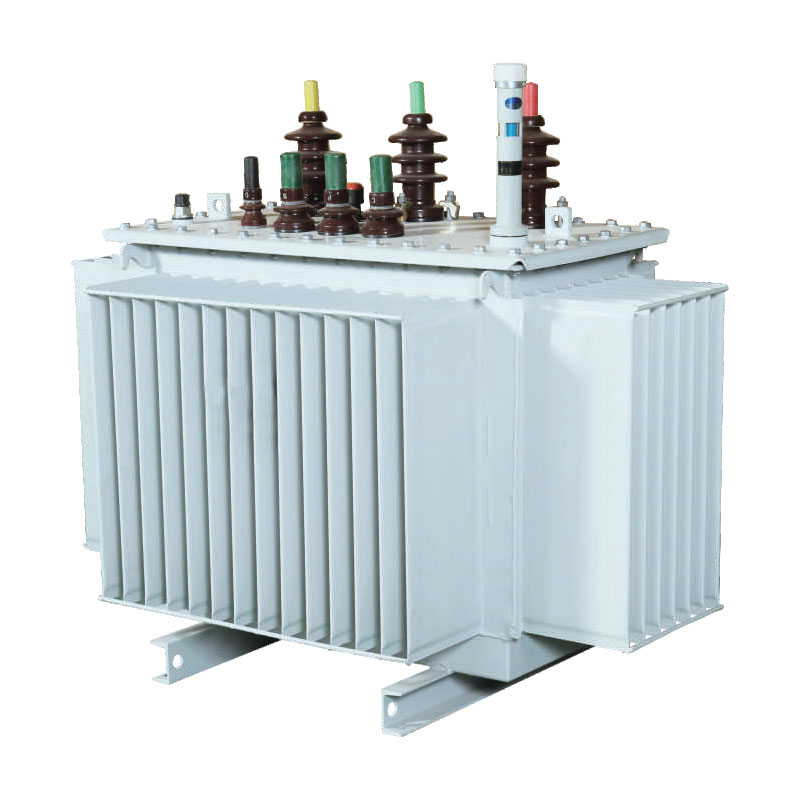

Transformator de distribuție cu scufundare în ulei de 1600KVA

Transformatorul de distribuție cu scufundare în ulei Usune de 1600 kVA este optimizat pentru a aborda problemele comune întâlnite în transformatoare, cum ar fi pierderi mari, zgomot excesiv, dezechilibru trifazat și adaptabilitate slabă la mediu. Miezul utilizează un aspect 3D al plăgii formând un triunghi echilateral; circuitul magnetic este fără întrerupere, cu trei de lungime egală căi magnetice care sunt minimizate la distanță. Secțiunea transversală a coloanei de miez se apropie de o formă circulară, în mod semnificativ sporind eficiența permeabilității magnetice, reducând în mod fundamental pierderile fără sarcină și zgomotul de funcționare, obținând precizie echilibru trifazat și atenuarea interferențelor armonice.

Potrivit pentru aplicații de tensiune de 10 kV, 20 kV și 36 kV, produsul este fabricat cu precizie în unități standardizate și este supus unor teste riguroase și cuprinzătoare. Are performanță stabilă, rezistență puternică la suprasarcină și ridicată siguranța operațională, făcându-l o alegere ideală pentru integrarea cu substații prefabricate sau modulare și o alegere preferată soluție pentru modernizarea rețelelor inteligente moderne.

Caracteristici structurale de bază

1. Sistemul de bază

Miezul utilizează foi de oțel siliciu cu permeabilitate ridicată, cu pierderi reduse, orientate spre cereale, procesate folosind importul de vest. Echipament de tăiere transversală german Georg și o tehnică de îmbinare fără sudură la 45°. Se formează foile de oțel siliconic într-o structură cu secțiune transversală circulară în mai multe etape, eliminând complet golurile de aer din circuitul magnetic și reducând pierderile de flux de scurgere, reducând astfel eficient zgomotul de funcționare și consumul de energie fără sarcină. Nucleul general Structura este compactă și stabilă, cu rezistență ridicată la saturație magnetică, asigurând un echipament neted și pe termen lung operare.

2. Structura de înfăşurare

Transformatorul de distribuție cu scufundare în ulei de 1600 kVA utilizează un design diferențiat de înfășurare: înfășurarea de înaltă tensiune prezintă o structură cilindrică, în timp ce înfășurarea de joasă tensiune suportă atât tipul cilindric, cât și cel din folie configuratii. Acest design îmbunătățește semnificativ rezistența echipamentului la scurtcircuite și fulgere lovituri, prevenind deformarea bobinei sau deteriorarea cauzată de supratensiunile de curent. Aranjamentul concentric al înalte- și bobinele de joasă tensiune optimizează distribuția circuitului magnetic, asigurând o transmisie mai uniformă a puterii și îmbunătățirea completă a eficienței operaționale generale.

3. Structura rezervorului

Rezervorul este fabricat din oțel laminat la rece de înaltă precizie, folosind o linie specializată de producție a rezervoarelor ondulate. Suprafața sa este finisată cu un strat anticoroziv de calitate petrochimică, oferind rezistență pe termen lung la ulei și eroziune chimică, făcându-l potrivit pentru diferite medii industriale dure. Structura ondulată servește la a scop dublu: facilitează disiparea eficientă a căldurii pentru a stabiliza creșterea temperaturii în timpul funcționării la sarcină maximă găzduind totodată dilatarea și contracția termică a uleiului de transformator. Structura complet etanșă izolează unitatea de aer, încetinind îmbătrânirea uleiului izolator și extinzând semnificativ echipamentul durata de viata.

4. Structura de izolare

Unitatea folosește un sistem de izolație clasa A, caracterizat prin rezistență dielectrică ridicată și excelentă rezistență la temperatură ridicată. Cu bobinele de înaltă și joasă tensiune dispuse concentric, decalajul dintre bobine utilizează o structură compozită - combinând învelișul tubului de hârtie cu goluri mici de ulei - pentru a optimiza interiorul aspectul izolației și eliminați "zonele moarte" de izolație. Acest lucru îmbunătățește eficient capacitatea de rezistență la tensiune și stabilitatea izolației, prevenind ruperea dielectrică și defecțiunile de descărcare, asigurând astfel siguranța și fiabilitatea funcţionare pe termen lung.

Tip de produs

Beneficii economice și conservarea energiei/reducerea emisiilor

Transformatorul de distribuție cu scufundare în ulei Usune de 1600 kVA oferă performanțe remarcabile de economisire a energiei, reducând semnificativ costurile anuale cu electricitatea și emisiile de carbon pentru utilizatori. Următoarele formule de bază permit cuantificarea precisă a valorii operaționale a echipamentului:
1. Formula costului anual de energie electrică: Costul anual (CNY/an) = [Pierdere fără sarcină (kW) + Pierdere de sarcină (kW) × (Factor de sarcină mediu)²] × 365 de zile × 24 de ore × Prețul energiei electrice
2. Formula emisiilor de carbon: Emisii anuale de CO₂ = [Pierdere fără sarcină (kW) + Pierdere de sarcină (kW) × (Factor mediu de încărcare)²] × 365 zile × 24 ore × Factor de emisie de carbon (kg-CO₂/kWh)
În comparație cu transformatoarele tradiționale cu aceleași specificații, acest produs prezintă pierderi de sarcină și fără sarcină mai mici. În condiții industriale tipice de funcționare, cu un factor de încărcare mediu de 60%, această unitate realizează economii semnificative de energie electrică, reducând direct costurile energetice ale companiei și reducând emisiile de carbon. Se aliniază cerințelor politicii „Dual Carbon”, creând atât valoare economică, cât și de mediu pentru utilizatori.

Parametrii tehnici

Transformator de distribuție trifazat cu scufundare în ulei seria S11 de 10 kV

Notă: Pentru transformatoarele cu capacitate nominală de 500 kVA și mai jos, pierderea de sarcină deasupra rampei din tabel este aplicabil la Dyn11 grup de conexiune, iar pierderea de sarcină sub rampă este aplicabilă grupului de conexiune Yyn0.

10kV seria S13 transformator de distribuție trifazat imersat în ol

Transformator de distribuție trifazat cu scufundare în ulei seria S14 de 10 kV

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Caz de aplicație în lumea reală

În calitate de furnizor profesionist și de încredere de echipamente electrice, transformatorul de distribuție immers în ulei de la Usune de 1600 kVA 10 kV a fost implementat cu succes într-un proiect de renovare a rețelei urban-rural în Donghai Town, Lufeng, Guangdong. Instalarea a rezolvat eficient problemele locale privind capacitatea insuficientă de energie și alimentarea instabilă.

Înainte de modernizare, echipamentele tradiționale de distribuție din zonă nu aveau o capacitate suficientă; în timpul verii de vârf cererea, probleme precum căderile de tensiune și deplasările induse de suprasarcină erau frecvente, afectând grav electricitatea rezidențială utilizarea și operațiunile micilor și microîntreprinderilor. În 2026, biroul local de alimentare cu energie electrică a inițiat o modernizare a rețelei proiect. După o comparație multidimensională a performanței produsului, capabilităților de economisire a energiei și operaționale stabilitate, au ales transformatorul de distribuție cu scufundare în ulei de înaltă eficiență de la Usune.

Proiectul a utilizat un model de instalare a unei substații prefabricate. Odată pus în funcțiune, echipamentul—caracterizat prin pierderi reduse, zgomot redus și echilibru trifazat excelent - au eliminat în mod eficient blocajele de alimentare din regiune. Unitatea funcționează stabil în condiții de vară cu temperatură ridicată și sarcină mare, fără zgomot anormal sau armonic interferență. Datele măsurate arată că pierderile echipamentelor sunt mult mai mici decât cele ale transformatoarelor standard întâlnite repere naționale; Costurile anuale ale rețelei electrice au scăzut cu peste 18%, însoțite de o reducere a emisiilor de carbon. Această sursă de alimentare stabilă asigură energie electrică fiabilă pentru rezidenți și producție continuă pentru prelucrarea locală întreprinderilor, stabilind proiectul ca un punct de referință pentru renovările rețelei de economisire a energiei în estul Guangdong-ului.

FAQ

Î1: Pentru ce scenarii este potrivit transformatorul de distribuție Usune 1600kVA în ulei?

Linia de produse acoperă niveluri de tensiune de 10 kV, 20 kV și 36 kV, oferind o adaptabilitate excepțională. Este în primul rând utilizat pentru modernizarea rețelei urbane-rurale, distribuția de energie pentru întreprinderile industriale și miniere și implementarea în medii industriale dure, cum ar fi fabricile chimice și de prelucrare a alimentelor. Este compatibil cu prefabricate incinte și substații combinate și îndeplinește cerințele de alimentare cu energie mare din scenarii precum ingineria tunelurilor proiecte si mari complexe comerciale.

Î2: Care sunt avantajele de bază ale acestui transformator în comparație cu produsele tradiționale?

În comparație cu transformatoarele tradiționale de aceeași capacitate, acest produs oferă patru avantaje cheie: în primul rând, 3D designul miezului bobinat cu un circuit magnetic fără întreruperi are ca rezultat pierderi mai mici și zgomot redus; al doilea, optimizat bobina și structura de izolație asigură rezistență superioară la scurtcircuit și siguranță în funcționare sporită; al treilea, cel Rezervorul de ulei ondulat de calitate industrială, rezistent la coroziune, este potrivit pentru condiții dure de funcționare și asigură a durată de viață mai lungă; iar în al patrulea rând, echilibrarea trifazată precisă suprimă armonicile de ordinul trei, asigurând mai multe calitate stabilă a sursei de alimentare.

Î3: Care este durata de viață și costul de întreținere pe termen lung al transformatorului de distribuție cu scufundare în ulei de 1600 kVA?

Echipamentul are o structură de rezervor de ulei complet etanșă care izolează unitatea de aer, întârziind astfel îmbătrânirea uleiului izolator și permițând o durată de viață de peste 20 de ani. Cu un design matur, fiabil și extrem de rata scăzută de defecțiuni, unitatea nu necesită întreținere frecventă - doar verificări periodice ale nivelului de ulei și funcționare este nevoie de zgomot. În comparație cu transformatoarele tradiționale, reduce semnificativ costurile de muncă și materiale asociate cu operare și întreținere, oferind o eficiență superioară a costurilor pe întregul său ciclu de viață.
