Întrerupător întrerupător cu hexafluorură de sulf 126kv

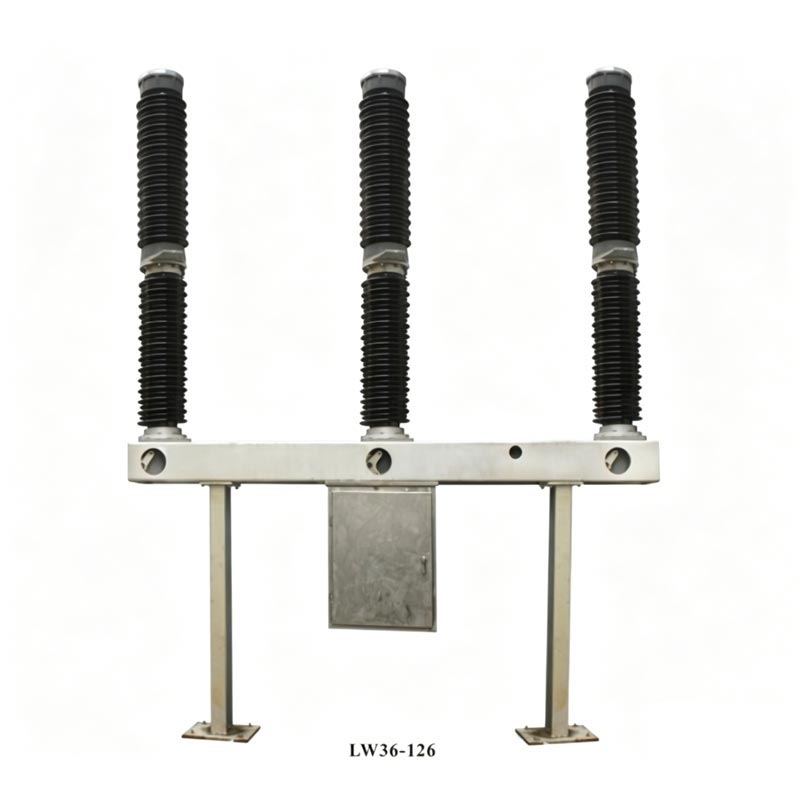

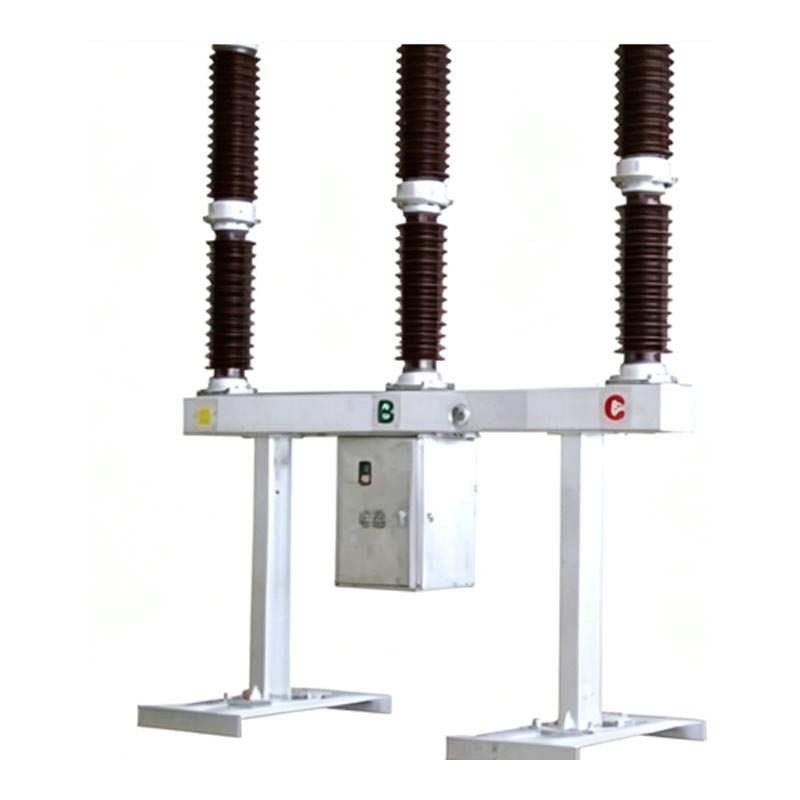

Întrerupătorul Usune LW36-110 cu hexafluorura de sulf 126kV este un dispozitiv de bază pentru controlul și protecția Sisteme de transmisie și transformare de 110 kV și poate fi, de asemenea, utilizat ca întrerupător și echipament de comutare grup. Produsul adoptă o structură integrată de stingere a arcului auto-energizat, fiecare fază fiind un singur suport, unitate cu o singură pauză. Toate cele trei faze sunt instalate pe același cadru, realizând o legătură mecanică printr-un arc mecanism de operare. Partea superioară a produsului conține bucșa de porțelan a camerei de stingere a arcului, secțiunea din mijloc conține bucșa și cadrul de porțelan de susținere, iar cutia mecanismului care conține componentele electrice de comandă este suspendat sub cadru, rezultând o structură compactă și o funcționare convenabilă.

Avantajele de bază

1. Conformitate cu autoritate

Respectă standardele chineze GB1984-2003 „Întrerupătoare de înaltă tensiune AC” și IEC62271-100:2001 „Înalta tensiune Aparatură de comutare și control — Partea 100: Întreruptoare de înaltă tensiune” și a trecut testele riguroase din fabrică și certificare pentru a asigura conformitatea și fiabilitatea produsului.

2. Performanță superioară

Utilizează principiul de stingere a arcului „expansiune termică + suflare asistată”, rezultând un arc scurt timp de stingere, viață electrică lungă și zgomot redus de funcționare; folosește gaz SF6 cu izolație excelentă și arc proprietăți de stingere ca mediu, eliminând riscul de ardere și explozie, făcându-l potrivit pentru zone dens populate.

3. Dovezi de încredere

Mecanismul acţionat cu arc are o durată de viaţă mecanică de până la 6000 de cicluri, o rată anuală de scurgere a gazului SF6 de ≤0,5%, și o rezistență a circuitului principal de ≤80μΩ. Parametrii tehnici completi și datele de testare verifică stabilitatea produsului.

4. Adaptabilitate puternică

Adaptabil pe scară largă la mediile exterioare dure, cu o gamă de temperatură ambientală de la -30℃ la +40℃ și o altitudine de ≤3000 de metri. Rezistență puternică la vânt, gheață și cutremure, satisfacând nevoile diferitelor scenarii de proiecte energetice.

Parametrii tehnici de bază

Întrerupătorul de circuit cu hexafluorură de sulf 126kV se mândrește cu performanțe electrice excelente, cu parametri de bază îndeplinind standardele înalte ale echipamentelor de putere de 126 kV, asigurând o funcționare stabilă în sisteme de alimentare complexe. Miezul cheii parametrii sunt după cum urmează:

Structura generală a produsului

Întrerupătorul de circuit cu hexafluorură de sulf 126 kV constă din trei faze, fiecare echipată cu un dispozitiv auto-energizat. cameră de stingere a arcului, dispozitiv de izolație suport, adsorbant și structură etanșă. Utilizări de etanșare statică Inele O și etanșant, în timp ce etanșarea dinamică utilizează etanșarea prin compresie cu arc, asigurând o etanșeitate excelentă. The partea de transmisie conectează întrerupătorul unipolar și mecanismul de acționare, transmițând eficient forța de acționare; mecanismul de acţionare cu arc are o cutie de mecanism încorporată, care furnizează energie electrică manuală funcții de stocare și reînchidere, oferind o funcționare flexibilă și fiabilă.

Principiul de funcționare a produsului

1. Starea de închidere: curentul sistemului formează un circuit prin terminale, contacte staționare, contacte mobile, cilindri, și contacte intermediare, asigurând transmiterea normală a puterii.
2. Operațiunea de declanșare: Sub acțiunea mecanismului de acționare, contactul în mișcare se mișcă în jos, generând un arc electric atunci când contactele în mișcare și staționare se separă; gazul SF6 comprimat din cilindru sufla arcul prin duză, iar arcul se stinge când curentul trece de zero.
3. Sistem de gaz SF6: Echipat cu un densimetru SF6 integrat și un controler cu compensare a temperaturii, acesta poate monitoriza presiunea gazului în timp real. Când presiunea este prea scăzută, se declanșează o alarmă și mecanismul este blocat pentru a preveni deteriorarea mecanică.

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Cazul de aplicare

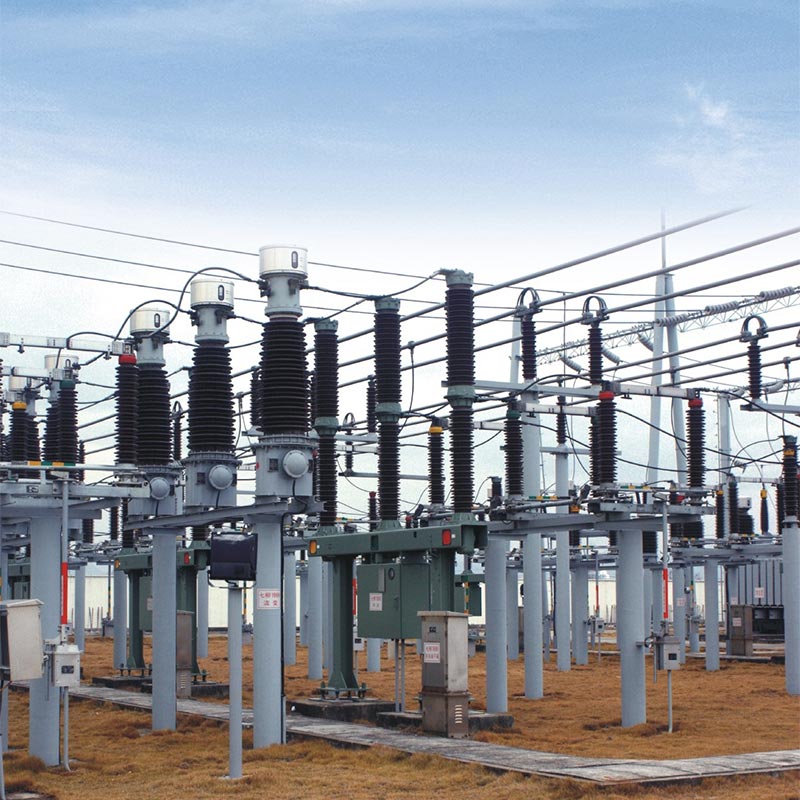

În 2024, întrerupătorul Usune LW36-110 cu hexafluorură de sulf de 126 kV a fost aplicat cu succes la o cheie de 110 kV proiect de transmisie și transformare în nordul Chinei. Acest proiect a avut ca scop rezolvarea problemei insuficientei capacitatea de alimentare cu energie electrică în zonele rurale și suburbane. Locul proiectului are o diferență mare de temperatură (-25℃ la +38℃) și furtuni de nisip frecvente, impunând cerințe extrem de mari pentru adaptabilitatea și fiabilitatea mediului echipamentul de putere.

În calitate de furnizor desemnat pentru acest proiect, Usune a furnizat 28 de întrerupătoare LW36-110. Fabrica a expediat tehnicieni profesioniști să ofere îndrumări la fața locului pentru instalare, punere în funcțiune și operare de probă. După opt luni de funcționare stabilă, produsul a obținut zero defecțiuni, cu rata de scurgere a gazului SF6 mult sub nivelul cerințele standard (testul real ≤0,3%), iar viteza de răspuns la deschidere și la închidere a îndeplinit pe deplin proiectul standardele. După ce proiectul a fost pus în funcțiune, a îmbunătățit efectiv stabilitatea rețelei electrice locale, a redus întreruperile de curent cauzate de defecțiuni ale echipamentelor și a primit o recunoaștere ridicată din partea proprietarului proiectului și a localnicilor departamentul de putere, verificând pe deplin adaptabilitatea excelentă la mediu și performanța de funcționare fiabilă a Utilizați întrerupător SF6 de 126 kV în condiții reale de lucru.

FAQ

Î1: Care este durata de viață a întrerupătorului Usune Sulphur Hexafluorure 126kV și care sunt cheia puncte de intretinere?

A1: Durata de viață mecanică a produsului este de 6000 de cicluri, iar durata de viață continuă recomandată este de 12 ani. cheie puncte de întreținere: inspecții de rutină săptămânale (integritatea izolatorului, presiunea gazului SF6 etc.); întreținere anuală la fiecare 3 ani (curățarea izolatoarelor, măsurarea rezistenței circuitului principal etc.); când produsul ajunge la condițiile de întreținere (de exemplu, 20 de întreruperi de scurtcircuit la capacitate maximă), contactele arcului, adsorbantul și inelele de etanșare trebuie înlocuit. Producătorul va trimite personal profesionist pentru a oferi îndrumări la fața locului pentru întreținere.

Î2: Întrerupătorul Usune LW36-110 poate fi utilizat în regiuni la altitudine mare și în regiunile frigide? Care este maximul potrivit altitudine?

A2: Da. Acest produs este conceput special pentru medii dure exterioare, cu o adaptabilitate puternică la înaltă altitudini și temperaturi scăzute. Este potrivit pentru altitudini de până la 3000 de metri și poate rezista la temperaturi la fel de scăzute ca -30℃, satisfăcând pe deplin nevoile regiunilor de mare altitudine și frigide, cum ar fi vestul Chinei. Mai mult, cel Cutia mecanismului are un încălzitor încorporat, oferind protecție împotriva umezelii și înghețului în timpul ploii, zăpezii și frigului puternic anotimpuri, asigurând o funcționare stabilă.

Furnizor și serviciu post-vânzare

Zhejiang Usune Electric Co., Ltd., ca producător profesionist de echipamente electrice de înaltă tensiune în China, posedă o linie completă de producție și un sistem strict de control al calității. Fabrica este echipată cu avansate echipamente de testare, iar fiecare produs este supus înainte de aspirare, umplere cu gaz și testare a performanței mecanice părăsirea fabricii pentru a asigura calitatea produsului. În calitate de furnizor de încredere, Usune oferă un serviciu post-vânzare unic, inclusiv îndrumări de instalare la fața locului, punere în funcțiune, instruire în întreținere și furnizare de piese de schimb. Un profesionist echipa tehnică răspunde prompt nevoilor utilizatorilor, asigurând funcționarea stabilă pe termen lung a echipamentului.
