Întrerupător Sf6 de înaltă tensiune

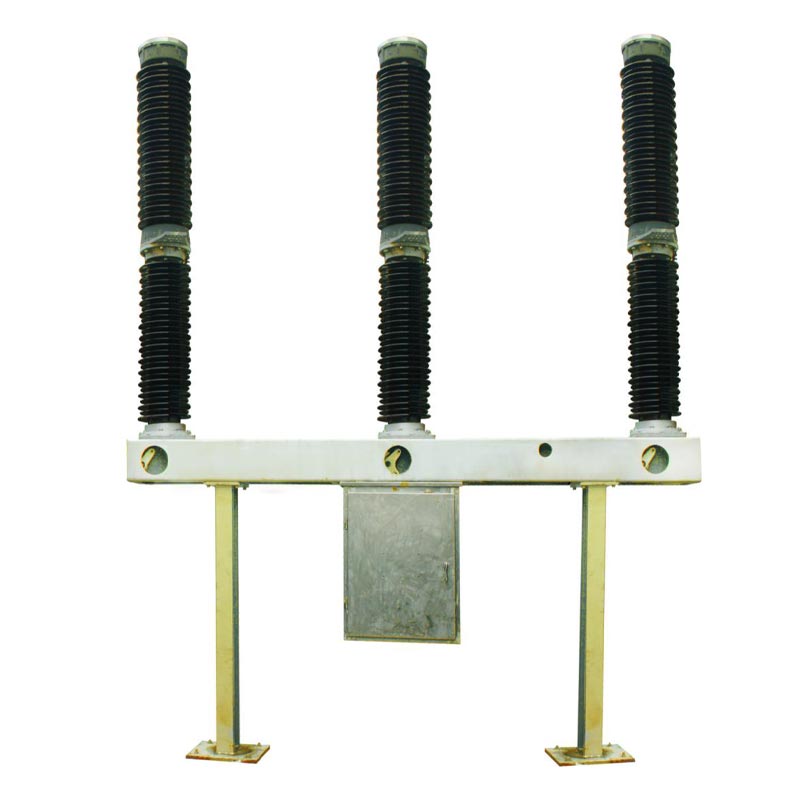

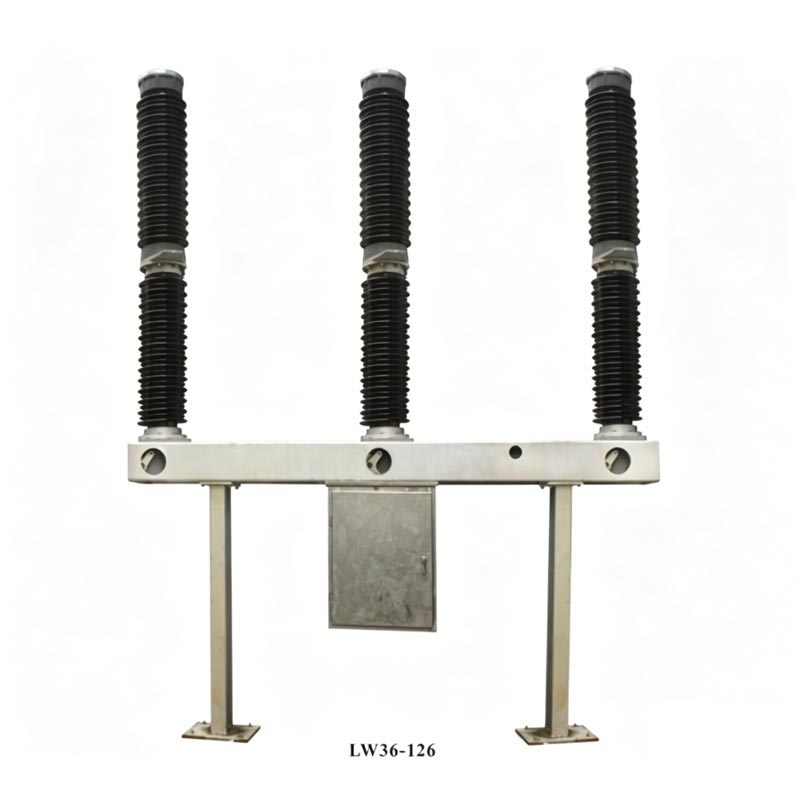

Zhejiang Usune Electric Co., Ltd., un producător profesionist de echipamente electrice de înaltă tensiune din China, a lansat întrerupătorul Sf6 de înaltă tensiune LW36-110. Acest produs este un aparat de distribuție de înaltă tensiune pentru exterior, trifazat, AC 50Hz potrivit pentru controlul și protecția sistemelor de transmisie și transformare a puterii de 110 kV. Poate fi folosit si ca a ansamblu întrerupător de circuit și dispozitiv de comutare.

Întrerupătorul Sf6 de înaltă tensiune adoptă un principiu unic de stingere a arcului de „expansiune termică + suflare asistată”, echipat cu mecanism de acţionare cu arc de tip CTB-1, conform standardelor naţionale şi internaţionale, şi care posedă performanțe excelente de stingere a arcului, siguranță ridicată și caracteristici de funcționare stabile. Ca un de încredere furnizor, Usune se angajează să furnizeze aparate de comutare de înaltă tensiune de înaltă calitate, durabile. Circuitul său LW36-110 SF6 breaker a fost utilizat pe scară largă în proiecte cheie, cum ar fi rețelele electrice și parcuri industriale, oferind o sursă de energie fiabilă pentru construcția infrastructurii.

Avantajele de bază

1. Tehnologie avansată de stingere a arcului

Utilizând un principiu unic de stingere a arcului „expansiune termică + suflare asistată”, are arc scurt timpul de stingere, durata de viață electrică lungă și zgomotul redus de funcționare, îmbunătățind în mod eficient stabilitatea sursei de alimentare.

2. Performanță ridicată de siguranță

Folosind gaz SF6 ca mediu de izolație și de stingere a arcului, se mândrește cu o izolație excelentă și stingerea arcului. performanta, eliminand riscul de ardere si explozie, facandu-l potrivit pentru zonele dens populate.

3. Mecanism de operare stabil

Echipat cu un mecanism de acționare cu arc de tip CTB-1, are o structură simplă și compactă, sigură și fiabilă funcționare și capacități puternice anti-interferențe.

4. Conformitatea cu Standardele Internaționale

Complet în conformitate cu GB1984-2003 „Întrerupătoare de înaltă tensiune AC” și IEC62271-100, 2001 „Aparatură de înaltă tensiune and Controlgear—Parte 100: High Voltage Circuit Breakers”, îndeplinește cerințele tehnice ale puterii globale proiecte.

Condiții de mediu aplicabile

Întrerupătorul Sf6 de înaltă tensiune este conceput pentru utilizare în exterior, oferind o adaptabilitate puternică la mediu și adecvare pentru diferite condiții de operare grele:

1. Temperatura ambiantă: -30℃ ~ +40℃
2. Altitudine: ≤3000m
3. Umiditate relativă: medie zilnică ≤95%, medie lunară ≤90% (la 25℃)
4. Presiunea vântului ≤700Pa; Grosimea glazurei ≤10mm
5. Intensitate seismică: Accelerație orizontală ≤0,3g, Accelerație verticală ≤0,15g
6. Fără medii inflamabile, explozive, corozive chimic sau cu vibrații severe

Structura produsului și principiul de funcționare

1. Structura de ansamblu

Întrerupătorul Sf6 de înaltă tensiune adoptă o structură integrată de stingere a arcului cu auto-stingere. Fiecare fază este o singură rupere cu un singur stâlp (POLE). Fiecare întrerupător este format din trei faze, instalate pe același cadru, și acționat de un mecanism cu arc, cu cele trei faze legate mecanic. Partea de sus a produsului are un bucșă de porțelan pentru camera de stingere a arcului, secțiunea din mijloc conține o bucșă și un cadru de porțelan de sprijin și caseta mecanismului este suspendată sub centrul cadrului, adăpostind un mecanism acţionat cu arc şi electric componentele de control. Un controler de densitate a gazului SF6 este instalat pe partea din față a cadrului, care este susținut de ambele se termina prin suporturi.

2 Componente și funcții cheie

- Unitate de stingere a arcului: Utilizează o structură de stingere a arcului cu autoenergizare. Când întrerupătorul se declanșează, dilatarea termică de înaltă presiune în interiorul cilindrului stinge arcul, asigurând rapid și eficient stingerea.
- Sprijină dispozitivul de izolare: susține izolatorul camerei de stingere a arcului și asigură izolarea la pământ pentru componente sub tensiune; tija izolatoare face legătura între brațul de acționare și tija de oprire, asigurând siguranța izolației.
- Adsorbant: Instalat în interiorul capacului superior al camerei de stingere a arcului, menține gazul SF6 uscat și absoarbe gaze de descompunere produse prin descompunerea arcului. Trebuie înlocuit în timpul întreținerii.
- Structura de prevenire a scurgerilor: utilizează o combinație de etanșare statică (inel O + etanșare) și etanșare dinamică (etanșare prin compresie cu arc), realizând o rată anuală de scurgere a gazului SF6 de ≤0,5%. - Mecanism actionat cu arc: Activeaza operațiuni de deschidere, închidere și reînchidere cu viteză de acțiune rapidă (timp de închidere ≤145ms, timp de deschidere ≤60ms), stabil performanță și acceptă stocarea manuală și electrică a energiei.

3. Principiul de lucru

- Poziția de închidere: curentul sistemului circulă prin bornele, tija de sprijin staționară a contactului, contactul principal staționar, contact principal în mișcare, cilindru, contact intermediar și flanșă intermediară, formând un circuit prin terminale.
- Operatie de deschidere: Sub actiunea mecanismului de actionare, bratul de actionare trage tija izolatoare, piston tija, cilindru, contact arc în mișcare și duză în jos; se generează un arc atunci când contactele în mișcare și staționare separate. După ce sistemul de contact mobil se mută într-o anumită poziție, duza se deschide, comprimând gazul SF6 suflați arcul, stingând arcul când curentul trece de zero.
- Operare de inchidere: Mecanismul de actionare conduce contactul in miscare in sus in pozitia de inchidere, in timp ce SF6 gazul intră în cilindru, pregătindu-se pentru următoarea deschidere.

Parametrii tehnici cheie

Întrerupătorul Usune LW36-110 SF6 se mândrește cu o performanță tehnică excelentă, parametrii cheie care îndeplinesc cerințele ridicate. standardele sistemelor de alimentare de 110 kV, asigurând o funcționare stabilă și eficientă.

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

Caz practic de aplicare

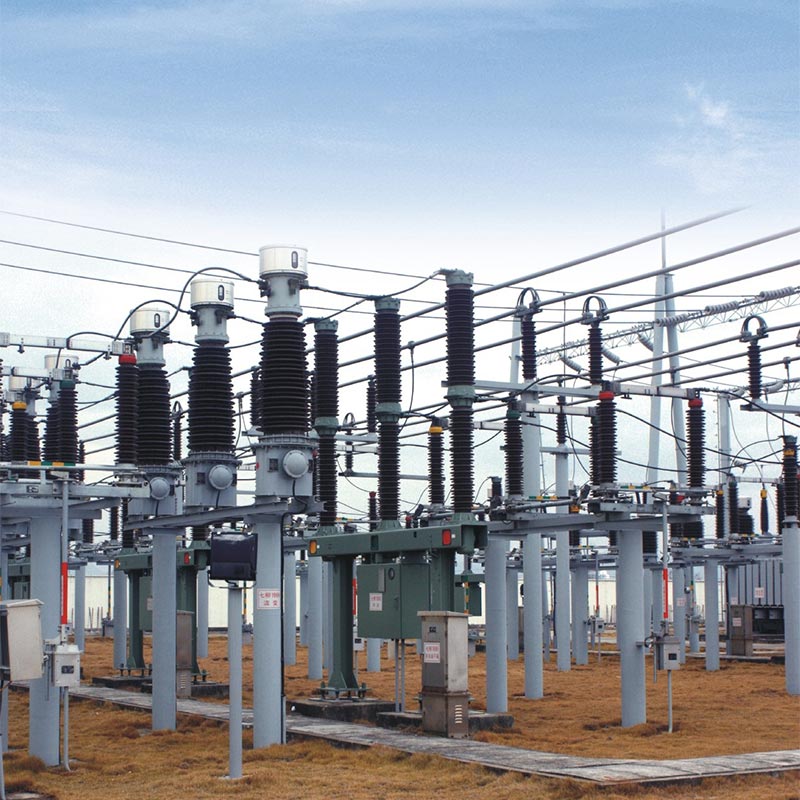

Studiu de caz: Proiect de modernizare a rețelei electrice de 110 kV în nordul Chinei

Contextul proiectului: O rețea electrică de 110 kV din nordul Chinei trebuia să-și modernizeze aparatele de comutare vechi pentru a îmbunătăți puterea stabilitatea și securitatea furnizării, confruntându-se cu medii dure, cum ar fi temperaturi scăzute de iarnă (-25 ℃) și vânt puternic presiune.

Aplicarea produsului: Proiectul a selectat 20 de întrerupătoare Usune LW36-110 SF6. Adaptabilitatea lor la temperatură scăzută (-30℃~+40℃) și performanța excelentă de stingere a arcului au rezolvat eficient problema funcționării instabile a îmbătrânirea echipamentelor la temperaturi scăzute.

Rezultate aplicații: De la punerea în funcțiune în 2022, echipamentul a funcționat stabil timp de patru ani fără defecțiune la stingerea arcului, scurgeri de gaz sau alte defecțiuni. Rata anuală de fiabilitate a sursei de alimentare a crescut cu 0,8%, asigurând efectiv alimentarea cu energie electrică normală pentru rezidenții și întreprinderile industriale din zonă.

FAQ

Î1: Care este durata de viață a întreruptorului Usune LW36-110 de înaltă tensiune SF6 și ce este întreținerea necesar în timpul funcționării?

A1: Produsul are o viață mecanică de 6000 de cicluri și o viață de funcționare continuă de până la 12 ani în condiții normale întreținere. Întreținerea de rutină include inspecții vizuale săptămânale (integritatea izolatorului, presiunea gazului SF6 etc.) și întreținere anuală la fiecare 3 ani (curățarea izolatorului, măsurarea rezistenței circuitului principal etc.). Un major revizuirea este necesară atunci când sunt îndeplinite condițiile de întreținere (de exemplu, 12 ani de funcționare continuă, curent nominal de 2000 întreruperi etc.). Producătorul Usune oferă îndrumări profesionale privind întreținerea și furnizarea de piese de schimb pentru a se asigura funcționarea stabilă pe termen lung a echipamentului.

Î2: Ce ar trebui făcut dacă apare o scurgere de gaz SF6 în întrerupător și există riscuri de siguranță?

A2: Acest produs adoptă o structură dublă rezistentă la scurgeri (etanșare statică + etanșare dinamică), cu o rată anuală de scurgere ≤0,5%, mult sub standardul național. Dacă se detectează o scurgere, punctul de scurgere poate fi localizat folosind o scurgere de gaz SF6 detector. După ce alimentarea este întreruptă, etanșantul sau inelul O pot fi înlocuite. Gazul SF6 este netoxic și neinflamabil, dar scurgerile excesive pot afecta izolarea și performanța de stingere a arcului electric a echipamentului. Produsul este echipat cu un controler de densitate a gazului SF6; alarmează când presiunea este sub valoarea de alarmă (0,45±0,03MPa) și se blochează funcționarea când presiunea este sub presiunea de blocare (0,40±0,03MPa), evitându-se astfel riscurile de siguranță.
