Întrerupătorul de circuit de înaltă tensiune Usune LW36-110 pentru substație este un echipament de alimentare de bază dezvoltat independent și fabricat de Zhejiang Usune Electric Co., Ltd., un producător de frunte în instalațiile de comutare de înaltă tensiune din China industrie. Acest aparat de comutație de înaltă tensiune pentru exterior, trifazat, 50 Hz, este utilizat în principal pentru controlul și protecția Sisteme de transmisie și transformare a puterii de 110 kV și poate fi, de asemenea, utilizat ca întrerupător de circuit de contact și în aplicații care necesită ansambluri de comutație. Produsele sunt fabricate în fabrica profesională Usune, integrând Cercetare și dezvoltare, producție și testare, asigurându-se că fiecare produs îndeplinește standarde stricte de calitate înainte de a părăsi fabrica.
Pentru a garanta fiabilitatea și compatibilitatea produsului, întrerupătorul Usune LW36-110 de înaltă tensiune pentru Substația respectă pe deplin standardul GB1984-2003 „Întrerupătoare de înaltă tensiune AC” și îndeplinește cerințele Standardul Comisiei Electrotehnice Internaționale (IEC) IEC62271-100:2001 „Aparatură de comutare și control de înaltă tensiune - Partea 100: Întreruptoare de înaltă tensiune”. În calitate de furnizor profesionist, Usune a trecut un sistem de calitate riguros certificare, iar fabrica sa este echipată cu echipamente avansate de producție și testare pentru a se asigura că performanța fiecărui produs îndeplinește sau depășește standardele din industrie.
Folosind un principiu unic de stingere a arcului „expansiune termică + auxiliară”, se mândrește cu o rupere excelentă performanță, timp scurt de arc, viață electrică lungă și zgomot redus de funcționare, asigurând în mod eficient siguranța puterii funcționarea rețelei.
Utilizează gaz SF6 cu proprietăți excelente de izolare și de stingere a arcului ca izolator și stingere a arcului. mediu, fără risc de ardere sau explozie, făcându-l potrivit pentru zone dens populate și diverse medii complexe de substație.
Echipat cu un mecanism de acționare cu arc de tip CTB-1, cu o structură simplă și compactă, funcționare stabilă, siguranță și fiabilitate ridicate și frecvență redusă de întreținere și defecțiuni.
Poate funcționa stabil în medii dure, respectând cu strictețe diverși indicatori de mediu, asigurând funcționare stabilă pe termen lung în diferite regiuni.
1. Tensiune nominală: 110kV; Frecvență nominală: 50 Hz; Curent nominal: 3150A
2. Curent nominal de rupere în scurtcircuit: 40kA; Curent nominal de scurtcircuit (vârf): 100kA
3. Presiune nominală a gazului SF6 (20℃): 0,5MPa; Rata anuală de scurgere: ≤0,5%
4. Durata de viata mecanica: 6000 de cicluri; Timp de deschidere: ≤60ms; Timp de închidere: ≤145ms
5. Interval de temperatură ambientală: -30℃～+40℃; Altitudine: ≤3000m

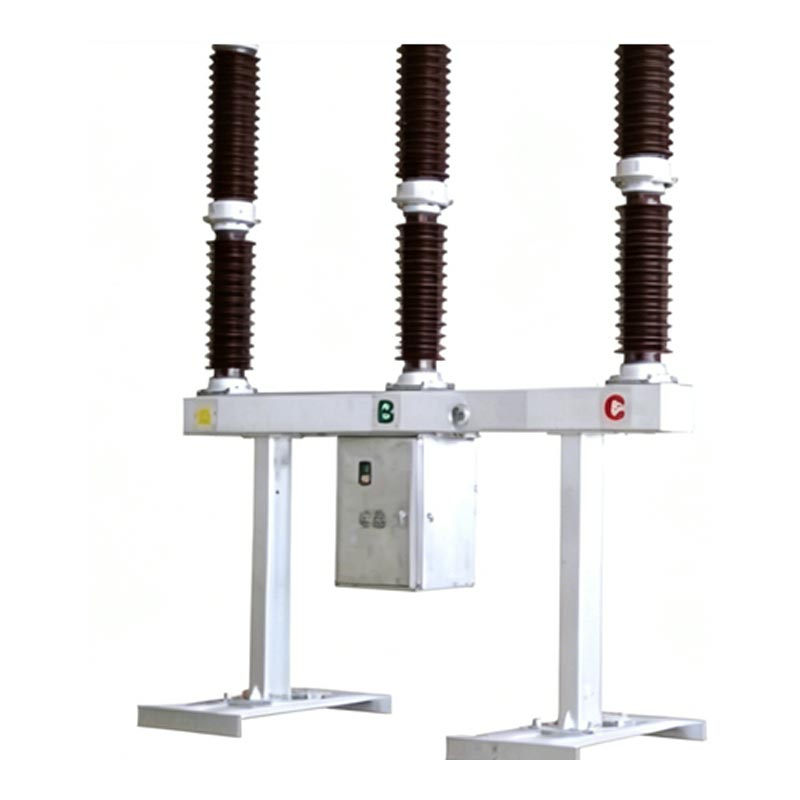

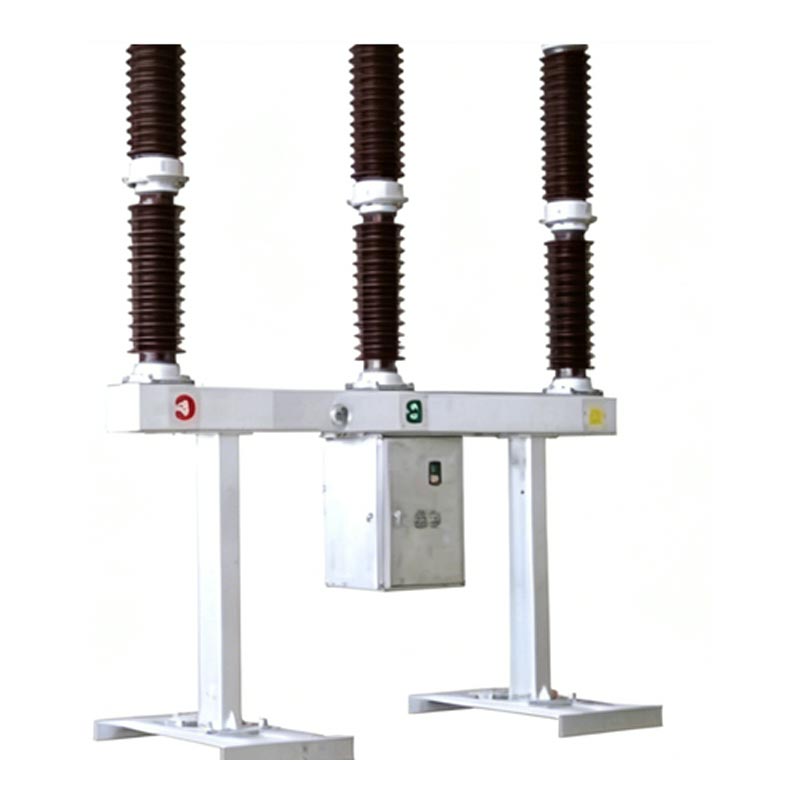

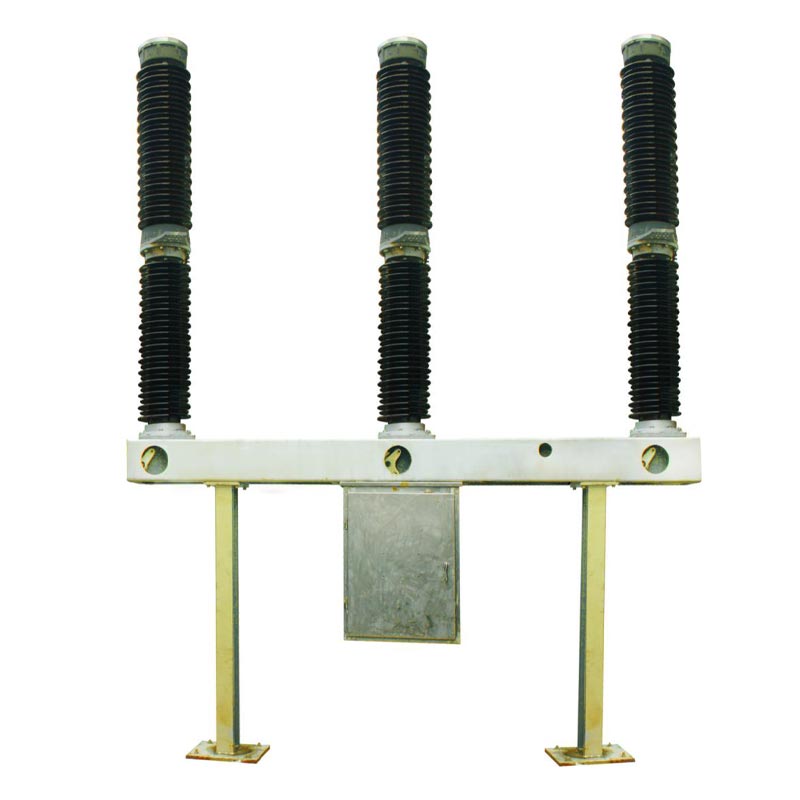

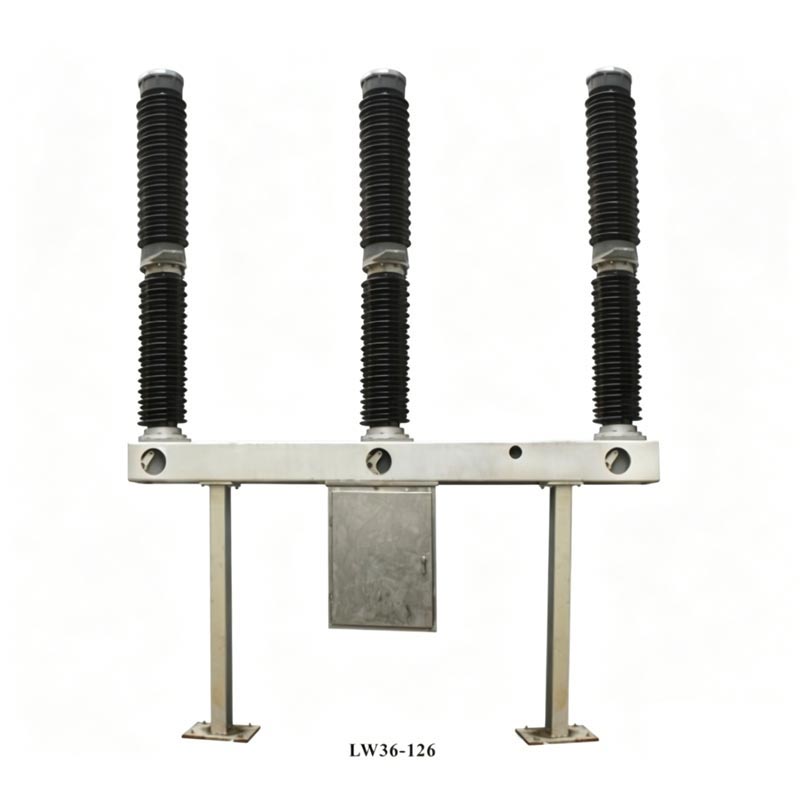

Întrerupătorul de înaltă tensiune pentru substație adoptă o cameră de stingere a arcului auto-alimentată integrată structură, fiecare fază fiind o singură rupere cu un singur stâlp (POL). Fiecare întrerupător este format din trei faze, instalat pe același cadru, acționat de un mecanism cu arc, cu trei faze legate mecanic. Partea de sus a produsul are o bucșă de porțelan cu camera de stingere a arcului, secțiunea din mijloc conține un porțelan de sprijin bucșă și cadru, iar cutia mecanismului este situată în mijloc și suspendată sub cadru. Acesta adaposteste mecanism de acționare cu arc intern și componente de control electric. Tija de tragere de ieșire a mecanismului se conectează la biela și brațul rotativ. Controlerul de densitate a gazului SF6 este instalat pe partea din față a cadrului, adică sprijinit la ambele capete de suporturi.
Curentul sistemului curge prin terminale, tija de sprijin staționară a contactului, contact principal staționar, principal în mișcare contact, cilindru, contact intermediar și flanșă intermediară, apoi formează un circuit cu sistemul prin terminale.
Sub acțiunea actuatorului, brațul de acționare trage tija de tracțiune izolatoare, tija pistonului, cilindru, arcul în mișcare contact și duza în jos împreună. Un arc este generat atunci când contactele mobile și staționare se separă. Când sistemul de contact mobil se deplasează în jos într-o anumită poziție, duza se deschide și gazul SF6 comprimat în cilindrul este suflat în zona arcului prin duză. Arcul se stinge când curentul trece de zero.
Sub acțiunea actuatorului, brațul de acționare trage în sus contactul mobil conectat la tija izolată la pozitia de inchidere. Simultan, gazul SF6 intră în butelie, pregătindu-se pentru următoarea operațiune de deschidere.
Compus dintr-un densimetru SF6 (indicator de presiune și controler de densitate integrat), supapă de alimentare cu gaz, trifazat supape și conductă de gaz SF6. Dispune de compensare a temperaturii, alarmă și protecție împotriva presiunii asigura o presiune stabilă a gazului SF6.
Situat în carcasa mecanismului, acesta include componente cheie, cum ar fi întrerupătoare de operare, întrerupătoare automate, întrerupătoare de declanșare, relee, terminale, bobine de închidere, motoare și încălzitoare. Permite controlul comutatorului, anti-pompare, funcții de stocare a energiei cu arc, protecție la presiunea gazului SF6, încălzire și iluminare.

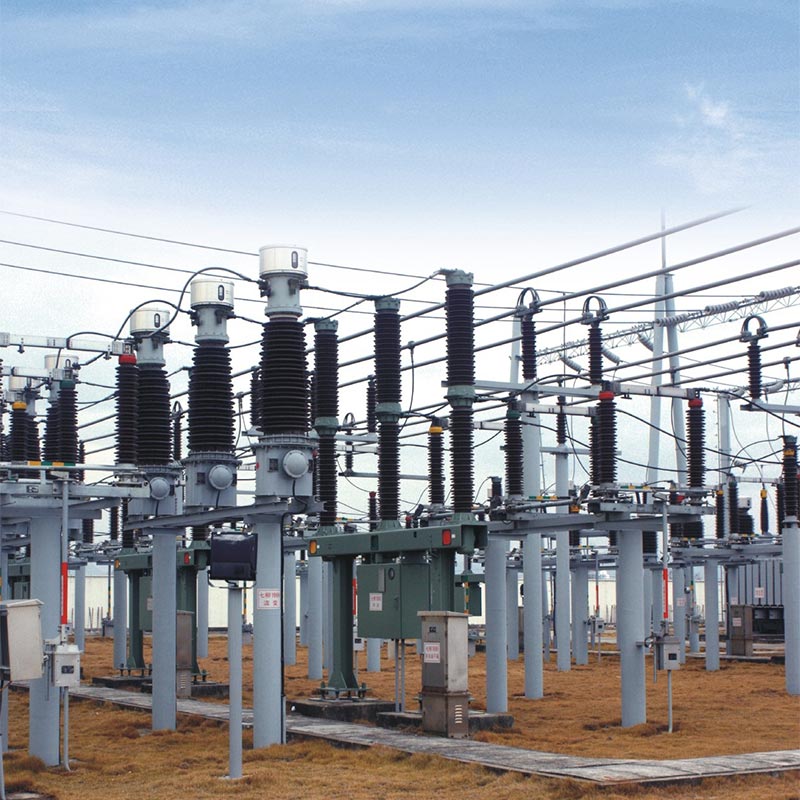

Pentru a verifica fiabilitatea și caracterul practic al întrerupătorului de înaltă tensiune Usune LW36-110 pentru substație, acest produs a fost aplicat cu succes la un proiect de substație de 110 kV într-un parc industrial cheie din China de Est. Ca un furnizor de încredere, Usune a furnizat 12 întreruptoare LW36-110 pentru acest proiect, care au funcționat stabil de peste trei ani.
Această substație furnizează energie a peste 50 de întreprinderi mari și mijlocii din parcul industrial, necesitând stabilitate și siguranță extrem de ridicate. În primele etape ale proiectului, clientul în mod cuprinzător a comparat câțiva producători chinezi, selectând în cele din urmă întreruptoarele LW36-110 de la Usune datorită superioarelor lor. performanță tehnică, control riguros al calității și serviciu post-vânzare complet. În timpul funcționării, produsele au rezistat cu succes la condiții meteorologice extreme, inclusiv temperaturi ridicate, ploi abundente și scăzute temperaturile fără defecțiuni înregistrate. Rata de scurgere a gazului SF6 a fost cu mult sub cerința standard (≤0,5%), funcționarea mecanică a fost lină, iar timpii de deschidere și de închidere au fost stabili, asigurând în mod eficient siguranța și funcționarea stabilă a rețelei electrice a parcului. Acest lucru a câștigat mari laude din partea clientului, iar Usune a devenit furnizor de echipamente electrice desemnat pentru proiectele ulterioare de extindere ale parcului.
A1: Produsul are o durată de viață mecanică de 6000 de cicluri, iar în condiții normale de utilizare și întreținere regulată, continuă durata de funcționare poate ajunge la 12 ani. Punctele cheie de întreținere includ: inspecții de rutină săptămânale (verificarea izolatorului integritatea, presiunea gazului SF6 și starea de funcționare); revizii anuale la fiecare 3 ani (curățare izolatoare, verificare elemente de fixare, măsurarea rezistenței circuitului principal și a conținutului de umiditate a gazului SF6); sunt necesare revizii majore în temeiul următoarele condiții: 12 ani de funcționare continuă, 2000 de întreruperi de curent nominal, 20 de întreruperi la capacitate maximă (40kA) întreruperi, sau 6000 de operații mecanice. Usune oferă îndrumări profesionale pentru întreținere și piese de schimb aprovizionare pentru a asigura funcționarea stabilă pe termen lung a produsului.
A2: Da, acest produs are o adaptabilitate puternică la mediu și poate fi folosit la altitudine mare și extrem de frig regiuni. Intervalul său de temperatură ambientală este de la -30℃ la +40℃, cu o altitudine maximă adaptabilă de ≤3000m. Se poate rezistă la presiunea vântului de 700 Pa și givră de 10 mm, iar rezistența sa seismică îndeplinește cerințele orizontale accelerație ≤0,3g și accelerație verticală ≤0,15g. Este potrivit și pentru zonele cu rude medii zilnice umiditate ≤95% și umiditate relativă medie lunară ≤90% (25℃) și poate fi utilizat în medii fără substanțe inflamabile, condiții explozive, corozive chimic și vibrații severe, care îndeplinesc pe deplin cerințele de mediu ale majoritatea proiectelor de substații din China și chiar la nivel global.
