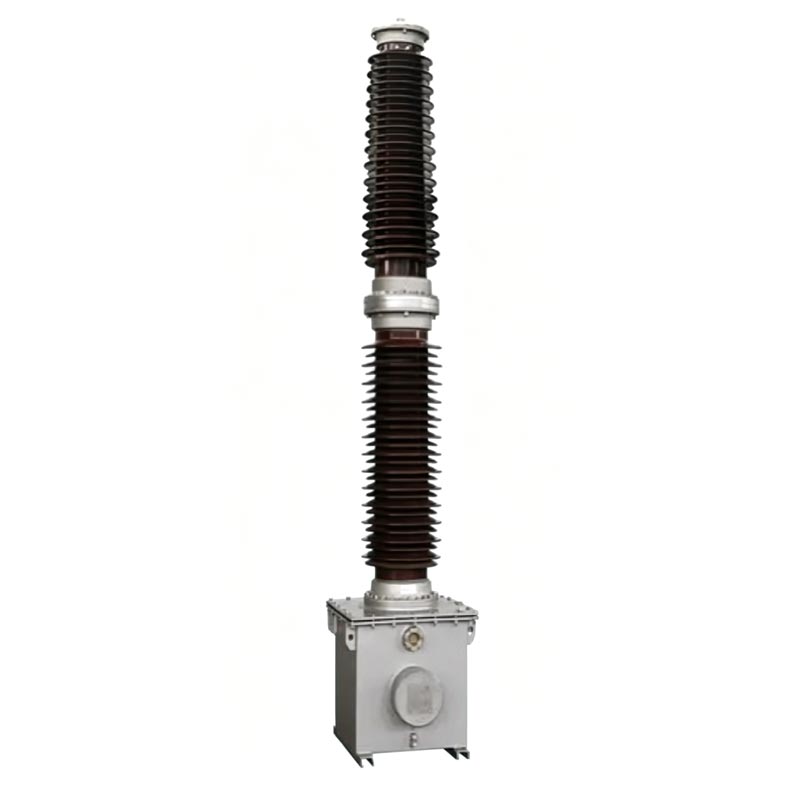

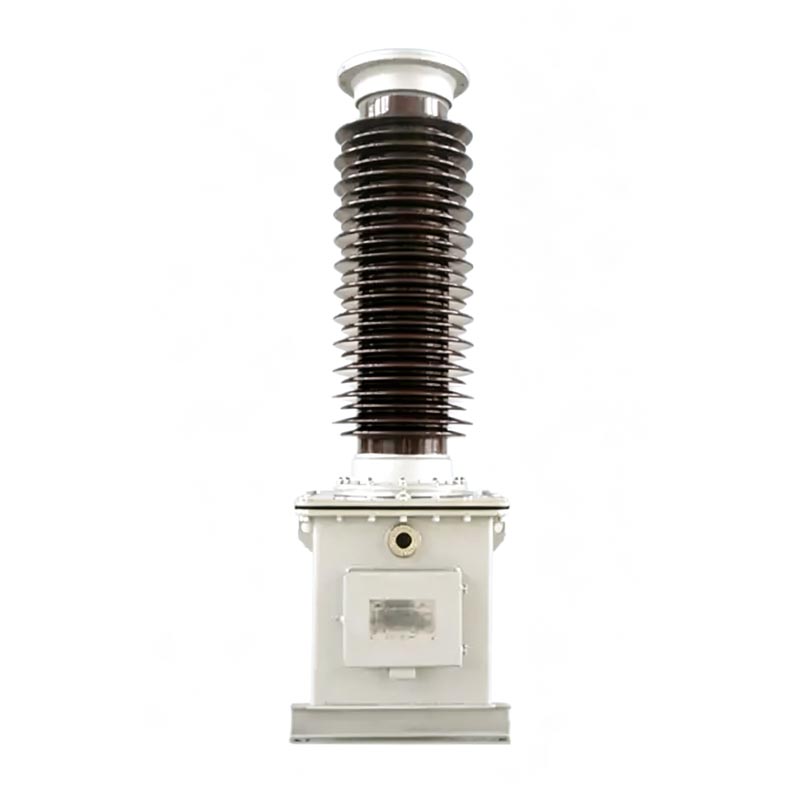

Transformator de Tensiune 110 kV Pt

Transformatorul de tensiune Pt de 110 kV din seria Usune TYD este un transformator de tensiune capacitiv de înaltă performanță special proiectat pentru rețele electrice de înaltă tensiune de 110 kV. Produsul adoptă principiul diviziunii tensiunii capacitive și complet structură etanșă imersată în ulei, evitând deficiențele transformatoarelor tradiționale, cum ar fi dimensiunile mari și slabe anti-interferență și are o rezistență excelentă la poluare, toleranță la temperatură scăzută și rezistență la vânt. Aceasta echipamentul integrează funcții de măsurare, protecție și cuplare a comunicației purtătorului și este un suport de bază dispozitiv pentru operarea și întreținerea inteligentă a sistemelor de transmisie și transformare a puterii de 110 kV.

Transformatorul de tensiune Pt de 110 kV respectă cu strictețe standardele naționale GB/T20840.1-2010, GB/T20840.5-2013 și GB/T19749-2005. Procesele sale de proiectare, producție și testare sunt standardizate, iar toți parametrii de performanță îndeplinesc specificații de testare preventivă pentru echipamentele de putere.

Transformator de tensiune condensator

TYD-35 (66, 110/220) kV-0,01 (0,02)

Instrucțiuni generale

Explicația modelului produsului

- TYD: Cod special pentru transformatoare capacitive de tensiune
- 110/3: Tensiunea nominală de fază a sistemului cu care este compatibil este de 110 kV
- 0,02: Capacitatea nominală a divizorului de tensiune capacitiv este de 0,02μF
- Cod caracteristic sufix: H - Tip antipoluare; G - Tip de mare altitudine (potrivit pentru altitudini peste 2000m); F - Potrivit pentru sistemele cu punct neutru care nu sunt împământate efectiv

Exemplu: TYD110/3-0.02FH reprezintă un transformator de tensiune capacitiv potrivit pentru punctul neutru de 110 kV rețele electrice neîmpământate efectiv, cu o capacitate nominală de 0,02μF și un grad ridicat de antipoluare.

Componentele structurii de bază

1. Divizor capacitiv de tensiune

Compus din condensatoare de cuplare și condensatoare de divizare a tensiunii stivuite împreună. Seturi multiple de condensatoare elementele sunt conectate în serie în interiorul bucșei de porțelan. Folosește o peliculă subțire de înaltă calitate și hârtie condensatoare dielectric compozit și este impregnat în vid cu ulei izolator de înaltă calitate. Echipamentul este complet sigilat structură cu un dispozitiv de compensare a uleiului încorporat pentru a menține presiunea internă stabilă, pentru a preveni scurgerea uleiului, eliminați necesitatea prelevării de probe la fața locului, izolați eficient umiditatea externă și impuritățile și asigurați stabilitatea performanta de izolare.

2. Dispozitiv electromagnetic

Transformatorul de tensiune Pt de 110 kV este complet etanșat într-un rezervor de oțel umplut cu ulei (care servește și ca un baza condensatorului), inclusiv un transformator intermediar, un reactor de compensare și un reactor de saturație rapidă amortizor. Este pre-asamblat cu condensatorul divizor de joasă tensiune înainte de a părăsi fabrica. Cel electromagnetic unitatea și circuitul de ulei al divizorului condensatorului sunt complet izolate, asigurând nicio interferență și funcționare stabilă. Cablajul secundar și bornele undei purtătoare sunt amplasate central într-o cutie de joncțiune pe peretele lateral al rezervorului, etichetat clar pentru cablare și întreținere ușoare la fața locului.

Funcțiile de bază ale produsului

1.Măsurarea energiei și monitorizarea tensiunii

Reduce cu precizie ieșirea pentru a furniza un semnal standard de joasă tensiune, oferind suport de date fiabil pentru alimentare măsurarea energiei rețelei și monitorizarea tensiunii în timp real.

2. Protecția releului rețelei de alimentare

Echipat cu protecție cu relee și echipamente de control automat, permite identificarea defecțiunilor rețelei de alimentare, verificarea sincronizării și protecția liniei, prevenind deteriorarea echipamentelor și accidentele cauzate de rețea electrică anomalii de tensiune.

3.Cuplarea de comunicare a transportatorului

Servește ca un condensator de cuplare dedicat pentru comunicarea purtătorului de linie de alimentare, oferind un canal de semnal stabil pentru transmisia de date la rețeaua electrică și operarea și întreținerea de la distanță.

Parametri tehnici și mediu de operare

1. Parametrii tehnici de bază

- Condiții de funcționare compatibile: sistem de alimentare AC 50/60Hz
- Tensiune secundară de ieșire: 100/√3V, 100V (specificații standard)
- Tangenta de pierdere dielectrică: ≤0,002
- Eroare condensator: Nu depășește ±2% din valoarea nominală de pe plăcuță
- Rezistență de izolație: ≥500MΩ (măsurată cu un megohmmetru de 2500V)
- Capacitate de funcționare la supratensiune: funcționare pe termen lung la tensiunea nominală de 1,2 ori; operare pe termen scurt la 1,5 ori tensiunea nominală timp de 30 de secunde; Tipul F poate funcționa continuu timp de 8 ore la tensiunea nominală de 1,9 ori mai mare

2. Condiții de mediu aplicabile

- Temperatura de funcționare: -40℃~+45℃ (personalizat pentru condiții speciale)
- Rezistenta maxima la viteza vantului: 150 km/h
- Altitudine aplicabilă: ≤2000m (modele de mare altitudine disponibile la cerere)
- Grosimea maximă a glazului: 10 mm
- Evaluare anti-poluare: Clasa standard D (distanță de curgere ≥ 43,3 mm/kV), Clasa E opțională (distanță de curgere ≥ 53,7 mm/kV)

Cazul aplicației de inginerie

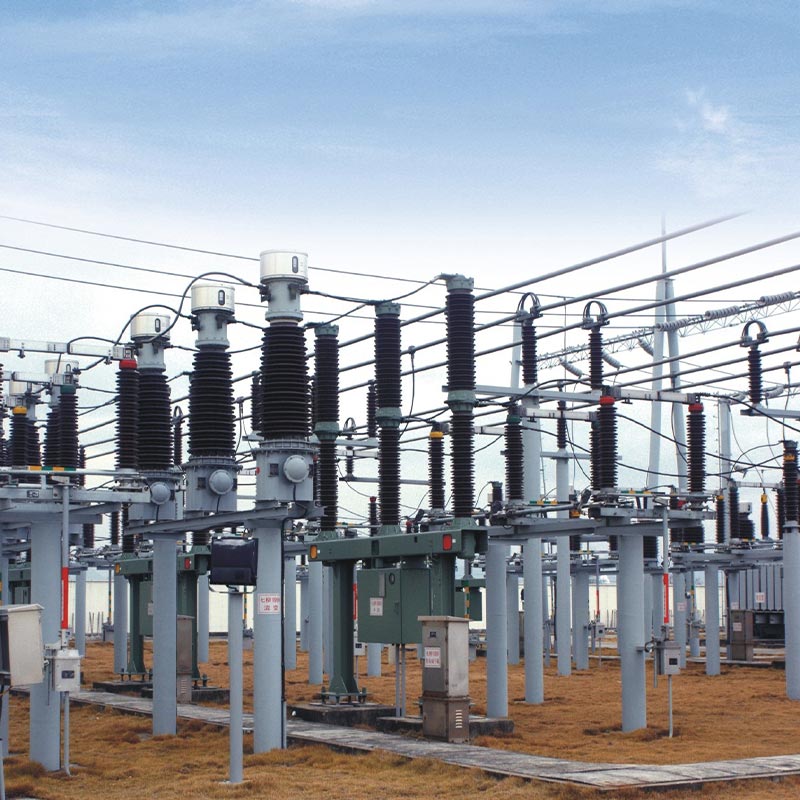

Transformatorul de tensiune Usune TYD110/3-0.02FH anti-poluare de 110 kV Pt a fost aplicat cu succes la un exterior. proiect de renovare a unei substații regionale de 110 kV în provincia Zhejiang. Această substație deservește împrejurimile parcuri industriale și zone rezidențiale, care necesită stabilitate extrem de ridicată a sursei de alimentare și fiabilitate a echipamentelor. Situat într-o zonă de coastă cu umiditate ridicată, pulverizare mare de sare și poluare puternică și cu brize maritime frecvente, proiectul necesită performanțe stricte anti-poluare, anticoroziune și anti-îmbătrânire de la înaltă tensiune echipamente.

Echipamentul a fost ridicat, instalat și pus în funcțiune strict conform specificațiilor producătorului înainte de a fi puse în funcţiune. Doi ani de operare și întreținere la fața locului și datele de testare regulate arată asta parametrii de bază, cum ar fi capacitatea echipamentului și pierderea dielectrică îndeplinesc în mod constant standardele naționale, cu nr probleme precum scurgerile de ulei, zgomotul anormal sau deviația parametrilor. Anti-fouling și anti-coroziune superioare Structura rezistă eficient la coroziunea stropilor de sare de coastă și a aerului umed, evitând defecțiunile comune, cum ar fi îmbătrânirea izolației și fluctuațiile de tensiune în transformatoarele de instrument tradiționale. Acesta completează stabil puterea contorizarea, monitorizarea tensiunii și cuplarea comunicației cu purtător, asigurând alimentarea continuă și sigură cu energie electrică substație și verificând pe deplin stabilitatea și adaptabilitatea produsului în condiții dure de exterior.

Specificații de instalare și întreținere

1.Puncte de instalare

Echipamentul este livrat ca un set complet de divizor de tensiune condensator + dispozitiv electromagnetic. Instalarea trebuie respectați cu strictețe numerele plăcuței de identificare; amestecarea și înlocuirea arbitrară sunt strict interzise. Pentru echipamente ridicare, trebuie utilizate orificiile de ridicare dedicate pentru rezervorul de ulei al unității electromagnetice; ridicarea directă a bucșele din porțelan pentru condensator sunt interzise. Fundația este fixată cu șuruburi M20 de înaltă rezistență, iar ansamblul Unghiul de înclinare a instalației este ≤2/1000 mm pentru a asigura funcționarea stabilă a echipamentului.

Cerințe de cablare cheie: bornele clapetei d1 și d2 trebuie conectate în mod fiabil; circuitele deschise sunt strict interzisă. Când nu sunt conectate la echipamentul purtător, bornele N și X trebuie să fie scurtcircuitate în mod fiabil. În timpul funcționarea echipamentului, terminalul X trebuie să fie împământat direct și fiabil pentru a preveni pătrunderea tensiunii înalte carcasă secundară, deteriorarea echipamentului și periclitarea siguranței personale.

2. Operare și întreținere și precauții de siguranță

Echipamentul are o structură complet etanșă immersă în ulei, asigurând performanță stabilă și eliminând nevoia pentru prelevarea și testarea de rutină a uleiului. Întreținerea de rutină necesită doar verificări periodice ale etanșării echipamentului starea, etanșeitatea terminalelor și depanarea pentru zgomote anormale, anomalii de tensiune secundară și bruște vârfuri de tensiune în conexiunea delta deschisă. Demontarea neautorizată a șuruburilor de fixare și etanșare a echipamentului structura este strict interzisă. Divizorul condensatorului și dispozitivul electromagnetic nu trebuie dezasamblate fără permisiunea producatorului. După ce echipamentul este casat, acesta trebuie predat mediului local departament de protectie pentru eliminarea centralizata si inofensiva pentru prevenirea poluarii mediului.

Dimensiunile produsului.

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

FAQ

Î1: Care sunt diferențele dintre modelele de sufix H, G și F ale transformatorului de tensiune Usune 110 kV Pt și pentru ce scenarii sunt potrivite?

H este tipul rezistent la poluare, potrivit pentru scenarii industriale de coastă și puternic poluate, cu distanța de curgere și rezistența la coroziune; G este tipul de altitudine mare, optimizat pentru zone peste 2000 m altitudine, potrivit pentru medii de joasă tensiune și ultraviolete puternice; F este un tip dedicat pentru punctul neutru ineficient împământare, cu toleranță mai mare la supratensiune, potrivită pentru sistemele de rețea electrică corespunzătoare. Modelul potrivit poate fi selectat pe baza mediului geografic al proiectului și a sistemului de rețea electrică.

Î2: De ce este strict interzisă deconectarea bornelor D1, D2 și N-X în timpul funcționării echipamentului?

D1 și D2 sunt bornele amortizorului. Deschiderea acestora va cauza defectarea clapetei, declanșând supratensiuni interne și provocând daune permanente condensatoarelor și unităților electromagnetice. Când nu este conectat niciun echipament de transport, deconectarea bornelor N-X va permite tensiunii înalte să intre în cutia de joncțiune secundară, arderea secundară echipamente de monitorizare și protecție și producerea unui accident de siguranță. Fiabilitatea conexiunilor terminale trebuie să fie verificat înainte de punerea în funcţiune a echipamentului.

Î3: Transformatorul de tensiune Usune 110 kV Pt necesită prelevare periodică de probe de ulei și testare în timpul funcționării?

Nu, nu este necesară prelevarea și testarea periodică a uleiului. Unitatea electromagnetică funcționează la tensiune joasă și a Setul complet de teste de etanșare și performanță a fost finalizat înainte de a părăsi fabrica, asigurând fiabilitatea performanță de etanșare. Prelevarea de probe la fața locului va perturba echilibrul presiunii interne a echipamentului, ducând la probleme potențiale, cum ar fi scăderea nivelului de ulei, pătrunderea umidității și deteriorarea izolației. Numai verificări de rutină necesitatea de a verifica integritatea etanșărilor și stabilitatea parametrilor electrici. Dacă parametrii sunt anormali, contactați producătorul pentru teste specializate.
