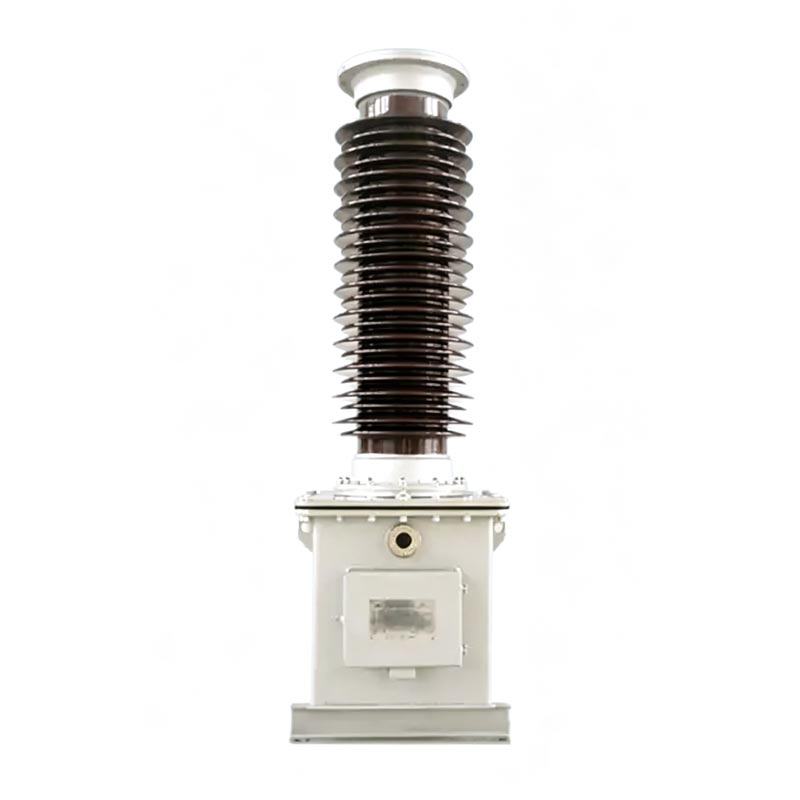

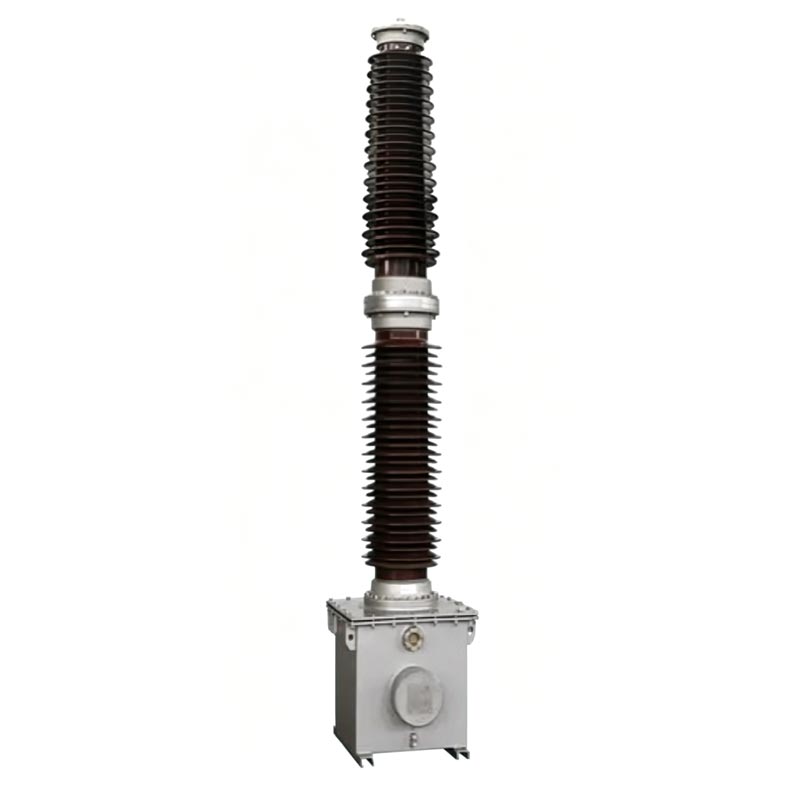

Transformator de tensiune exterior

Transformatorul de tensiune în aer liber din seria Usune TYD acoperă toate nivelurile de tensiune de la 35 kV la 220 kV, transformând tensiunea înaltă. sisteme la semnale standard de joasă tensiune de 100/√3 V sau 100 V pentru a satisface nevoile de măsurare a energiei, măsurare a tensiunii, protecția releului și verificarea sincronizării rețelei. În comparație cu transformatoarele de tensiune electromagnetice tradiționale, acest produs dispune, de asemenea, de cuplare de comunicație a purtătorului de linie de alimentare, evitând problemele de ferorezonanță. Este general structura este fiabilă, asigurând funcționarea sigură și stabilă pe termen lung a rețelelor electrice de înaltă tensiune, făcându-l un nucleu dispozitiv de sprijin pentru construcția rețelei inteligente.

Transformator de tensiune condensator

TYD-35 (66, 110/220) kV-0,01 (0,02)

Instrucțiuni generale

Explicația modelului produsului

Codurile de model din seria TYD definesc în mod clar parametrii produsului și scenariile aplicabile, facilitând inginerie selecție și instalare la fața locului. Regulile de codificare sunt următoarele:

1. Structura modelului: TYD ① – ② ③

- TYD: Cod pentru transformatorul capacitiv de tensiune
- ①: Tensiunea nominală de fază a sistemului (unitate: kV)
- ②: Capacitatea nominală a divizorului de tensiune (unitate: μF, opțional 0,01μF, 0,02μF)
- ③: Cod sufix de caracteristică funcțională

2. Explicația codului sufixului:

- H: Tip rezistent la poluare, potrivit pentru zonele puternic poluate
- G: Tip de mare altitudine, potrivit pentru zone de peste 2000 m altitudine
- F: Potrivit pentru sistemele cu punct neutru care nu sunt împământate efectiv

3. Exemplu de model tipic

TYD110/√3-0.02FH, reprezentând un nivel de tensiune de 110kV, o capacitate nominală a divizorului de tensiune de 0,02μF, potrivită pentru Punct neutru sisteme neîmpământate efectiv și medii de poluare Clasa D, un transformator de tensiune capacitiv.

Funcții de bază

1. Măsurare precisă și măsurare a tensiunii

Permite achiziționarea de înaltă precizie a tensiunii și măsurarea energiei, asigurând decontarea precisă a rețelei electrice date de consum.

2. Protecția rețelei electrice și controlul automat

Oferă semnale de tensiune stabile pentru protecția releului, controlul automat al rețelei de alimentare și sincronizare verificare, permițând răspuns rapid la defecțiunile sistemului.

3. Cuplaje de comunicare cu linia de alimentare

Acționează ca un condensator de cuplare pentru comunicarea purtătorului de linie de alimentare, realizând transmiterea semnalului de linie de alimentare fără cablare suplimentară.

Standarde de execuție

Întregul proces de producție și testare al transformatorului de tensiune în aer liber respectă strict normele naționale standarde autorizate, care îndeplinesc pe deplin specificațiile de acceptare inginerească:
- GB/T20840.1-2010 „Transformatoare cu instrumente - Partea 1: Cerințe tehnice generale”
- GB/T20840.5-2013 „Transformatoare cu instrumente - Partea 5: Cerințe tehnice suplimentare pentru tensiunea capacitivă transformatoare"
- GB/T19749-2005 „Condensatoare cuplate și divizoare capacitive de tensiune”

Condiții de mediu aplicabile

Transformatorul de tensiune în aer liber se laudă cu o adaptabilitate excelentă la mediu și poate funcționa stabil în condiții complexe conditii exterioare. Parametrii standard aplicabili sunt următorii:
- Scenarii de instalare: Potrivit atât pentru utilizare în interior, cât și în exterior
- Temperatura ambiantă: -40℃~+45℃ (Condițiile speciale pot fi personalizate și negociate)
- Viteza maximă a vântului: ≤150 km/h
- Altitudine nominală: ≤2000m (versiunea de mare altitudine de tip G se adaptează la altitudini mai mari)
- Grosime glazura: ≤10mm
- Evaluare anti-poluare: Clasa standard D (distanță de curgere ≥ 43,3 mm/kV), Clasa E opțională (distanță de curgere ≥ 53,7 mm/kV)

Avantajele structurale ale produsului

Seria CVT Usune TYD adoptă o structură integrată modulară, constând din două părți de bază: o tensiune capacitivă divizor și un dispozitiv electromagnetic. Structura este robustă și durabilă:

1.Divizor capacitiv de tensiune de înaltă rezistență

Utilizează un dielectric compozit de hârtie subțire și condensator de înaltă calitate. Mai multe elemente condensatoare sunt conectat în serie în interiorul bucșei de porțelan, impregnat în vid cu ulei izolator de înaltă calitate. Pe deplin Structura etanșă este echipată cu un dispozitiv de compensare a uleiului pentru a menține stabilitatea tensiunii interne, eliminând uleiul probleme de scurgere și umiditate. Structura ansamblului șuruburilor asigură o instalare convenabilă și o conexiune sigură.

2.Dispozitiv electromagnetic integrat

Include un transformator intermediar încorporat, un reactor de compensare și un amortizor de reactor cu saturație rapidă, toate etanșate într-un rezervor de oțel umplut cu ulei. Este pre-asamblat cu divizorul de joasă tensiune înainte de a părăsi fabrica, asigurând izolarea completă a sistemului de ulei izolator și eliminarea interferențelor reciproce.

3. Design de protecție de siguranță

Echipat cu terminale dedicate de amortizare, împământare și unde purtătoare cu marcaje clare. Protectie multipla structurile previn în mod eficient pericolele de siguranță, cum ar fi scurgerile de înaltă tensiune și deteriorarea echipamentelor secundare.

Aplicație de inginerie Cas

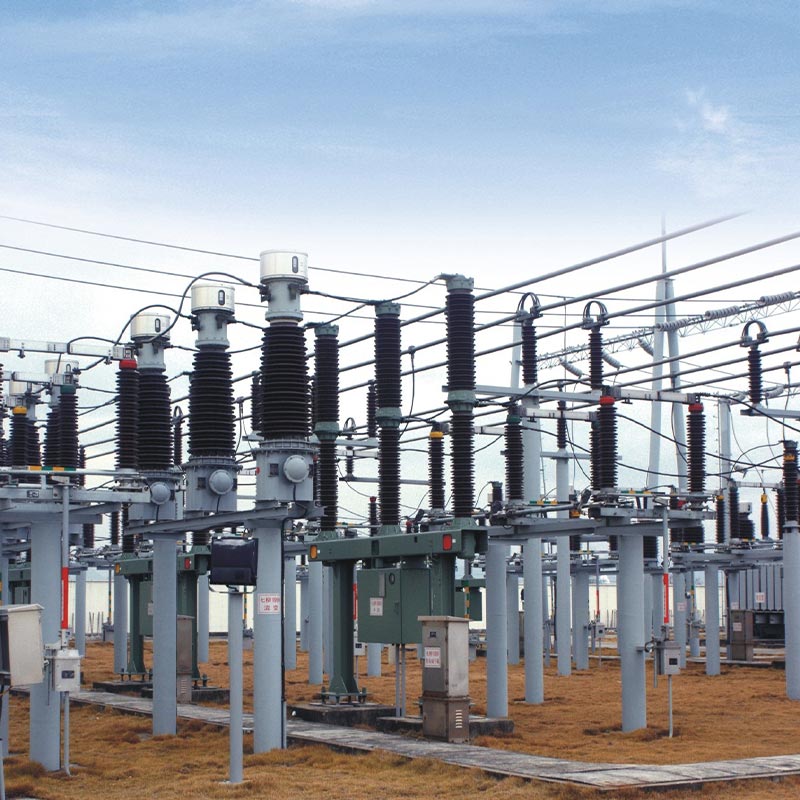

Ca furnizor de înaltă calitate de echipamente CVT de înaltă tensiune, transformatoarele de tensiune din seria TYD de la Usune au fost aplicat cu succes la un proiect cheie în renovarea rețelei electrice urbane de 110 kV din Zhoushan, provincia Zhejiang. The proiectul a selectat modelul clasic TYD110/√3-0.02FH, potrivit pentru condițiile complexe de funcționare ale localului zonă de coastă cu poluare puternică și un punct neutru neîmpământat eficient.
Echipamentul original din această substație a suferit de măsurarea tensiunii instabile și anti-interferențe slabe capabilități. După înlocuirea CVT-urilor cu CVT-uri din seria Usune TYD, echipamentul a funcționat stabil pentru mai mult timp. de peste 3 ani, menținând măsurarea precisă și semnalul de ieșire stabil chiar și în medii dure, cum ar fi înalte umiditate, pulverizare de sare și vânturi puternice. Acest lucru oferă suport de încredere pentru protecția releului substației și purtător comunicare, îmbunătățirea eficientă a fiabilității funcționării rețelei electrice regionale, reducerea echipamentelor ratele de eșec și verificarea completă a rezistenței excelente la intemperii și a rezistenței la poluare a produsului.

Specificații de funcționare și întreținere

1. Parametrii de operare de bază

- Funcționare pe termen lung: de 1,2 ori tensiunea nominală (1,2Un)
- Suprasarcină pe termen scurt: poate funcționa timp de 30 de secunde la o tensiune de 1,5 Un
- Dedicat de tip F: Poate funcționa continuu timp de 8 ore la o tensiune de 1,9 Un

2. Cerințe zilnice de întreținere

- Verificați regulat starea de etanșare a echipamentului pentru a preveni scurgerile de ulei izolator;
- Asigurați conectarea fiabilă a bornelor de amortizare d1 și d2; funcționarea în circuit deschis este strict interzisă;
- Când nu sunt conectate la echipamentul purtător, bornele N și X trebuie să fie scurtcircuitate în mod fiabil;
- Demontarea neautorizată a șuruburilor de etanșare și a structurilor de etanșare a orificiilor de umplere cu ulei este interzisă;
- Prelevarea de rutină a uleiului și testarea unității electromagnetice nu este necesară pentru a evita pericolele de siguranță cauzate de ulei nivelul scade.

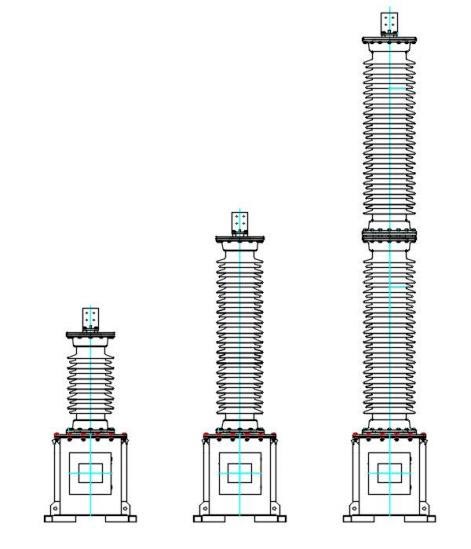

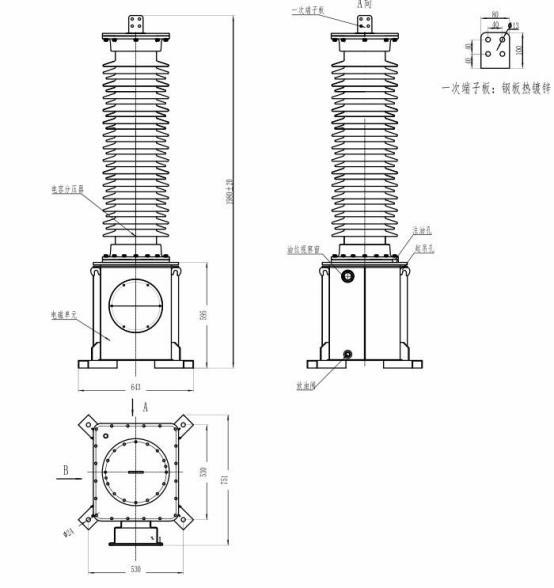

Dimensiunile produsului.

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

FAQ

Î1: Ce teste de bază trebuie finalizate înainte de a pune în funcțiune seria CVT Usune TYD?

Trei teste de bază trebuie finalizate conform standardului DL/T596-1996: În primul rând, capacitatea și dielectricul pierderea divizorului condensatorului trebuie testată, cu valoarea capacității abate de la plăcuța de identificare cu ≤2% și tangentă de pierdere dielectrică ≤0,002. În al doilea rând, rezistența de izolație a unității electromagnetice trebuie testată folosind a Megaohmetru de 2500V, cu rezistența de izolație a fiecărui terminal la masă ≥500MΩ. În al treilea rând, calibrarea preciziei testul necesită creșterea unghiului cablurilor de înaltă tensiune pentru a reduce interferența capacității parazite și a asigura precizia măsurării.

Î2: Care sunt măsurile de precauție cheie pentru instalarea la fața locului a transformatorului de tensiune în aer liber?

În primul rând, divizorul condensatorului și dispozitivul electromagnetic sunt un set de potrivire și trebuie instalate în conformitate cu numerele plăcuței de identificare; nu pot fi schimbate în mod arbitrar. În al doilea rând, găurile de ridicare ale unității electromagnetice rezervorul de ulei trebuie folosit pentru ridicare; ridicarea manșonului de porțelan al condensatorului este interzisă pentru a preveni echipamentul daune. În al treilea rând, fundația trebuie fixată cu șuruburi M20 de înaltă rezistență, iar înclinarea generală a echipamentului trebuie nu depășește 2/1000 mm. În al patrulea rând, asigurați-vă că terminalul X este împământat în mod fiabil și că terminalul de amortizare este sigur conectat pentru a evita deteriorarea echipamentului.

Î3: Pentru ce scenarii sunt potrivite modelele de sufix H, G și F?

H este tipul anti-poluare, potrivit pentru medii puternic poluate și foarte corozive, cum ar fi zonele de coastă și mine industriale; G este tipul de altitudine mare, optimizat pentru altitudine mare, tensiune joasă și temperatură scăzută medii, potrivite pentru zone peste 2000m; F este tipul adaptiv la sistem, conceput special pentru punctul neutru sisteme de alimentare neîmpământate efectiv, cu toleranță mai mare la supratensiune, potrivite pentru rețea electrică specială conditii de functionare.
