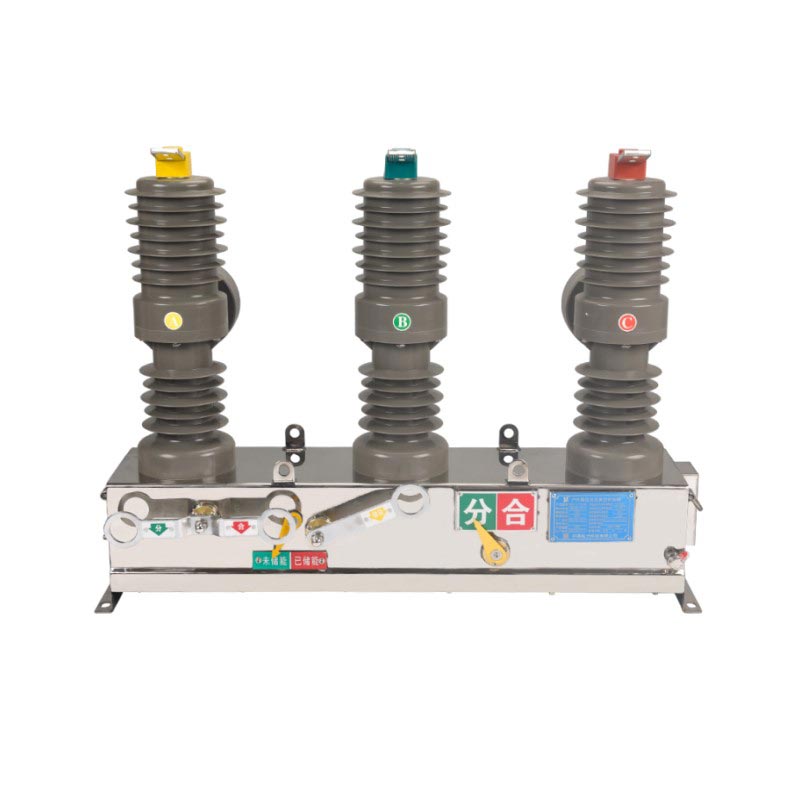

Usune ZW32-12 11 kV întrerupător de circuit de vid montat pe stâlp este un întrerupător de circuit de vid montat pe stâlp de exterior conceput special pentru sistemele de distribuție a energiei 10kV–12kV. Utilizează un întrerupător cu vid de înaltă fiabilitate pt arc stingerea, pornirea și oprirea cu precizie și siguranță a diverșilor curenți. Structura sa mecanică robustă susține funcționare frecventă și este potrivit pentru scenarii care necesită comutare repetată.
- Tensiune nominală: 12kV (compatibil cu sistemele 10kV/11kV)
- Frecvenţă: 50/60Hz
- Numărul de faze: Three-phase AC
- Izolare: Materiale anti-îmbătrânire și rezistente la coroziune de calitate pentru exterior
- Metoda de operare: Manual/Electric, compatibil cu controlere inteligente
- Viteză rapidă de stingere a arcului de vid, timp scurt de rupere și stabilitate operațională ridicată;
- Capacitate excelentă de rupere în scurtcircuit, protejând eficient liniile și echipamentele;
- Durată lungă de viață mecanică și electrică, potrivită pentru scenarii de operare frecventă.

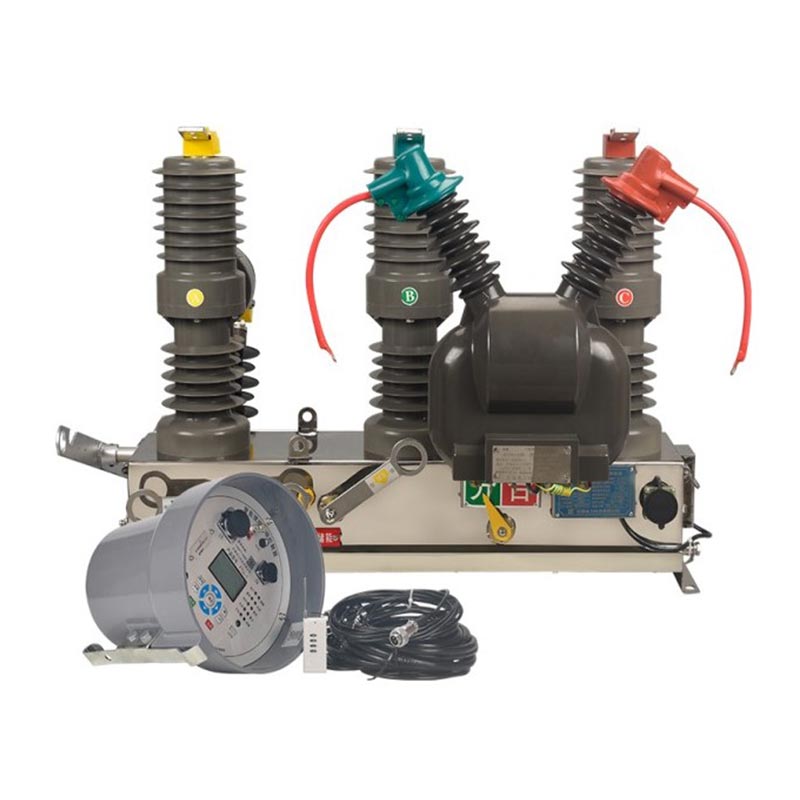

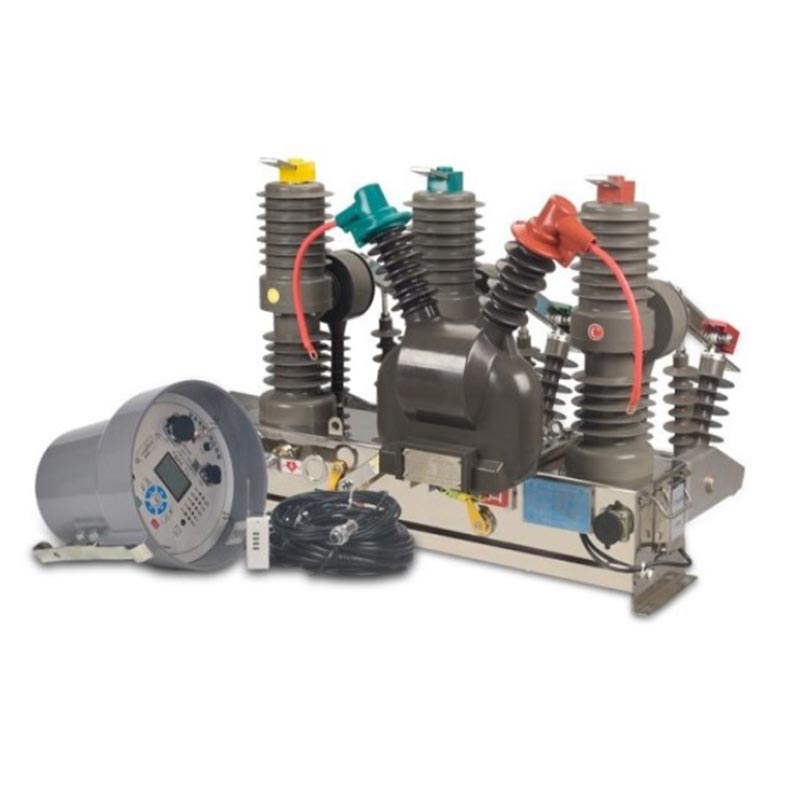

When paired with a Usune intelligent controller, it can form an automatic recloser, realizing:
- Telecomanda: Operatie de deschidere si inchidere de la distanta de catre centrul de dispecerat;
- Telemetrie: monitorizare în timp real a datelor de curent, tensiune, putere și energie;
- Semnalizare de la distanță: Raportarea activă a stării echipamentului, a alarmei și a informațiilor despre defecțiuni;
- Reglare de la distanță: Setarea și modificarea online a parametrilor de protecție.
- Grad de protecție IP54+ complet închis, rezistent la praf, ploaie și rezistent la condens;
- Funcționare stabilă în medii cuprinse între -40℃ și +70℃, rezistentă la pulverizare de sare, umiditate și poluare;
- Structură compactă, montabilă pe stâlp, ușor de instalat și necesită întreținere minimă.
Proiect de modernizare a automatizării rețelei de energie rurală în provincia Anhui, China
Defecțiuni tranzitorii frecvente (trăsnet, contact cu copaci) în rețelele electrice rurale, viteză mică de izolare a defecțiunilor și o risc ridicat de pene de curent pe scară largă.
Deploy 120 Usune ZW32-12 reclosers with intelligent controllers as pole-mounted reclosers for 10kV overhead lines.
- Izolarea defecțiunilor: declanșare automată în 50 ms pentru defecțiuni de scurtcircuit, restabilirea alimentării în 1 minut pentru
non-faulty areas;
- Eliminarea defecțiunilor tranzitorii: Reînchiderea automată elimină 85% din întreruperile temporare de curent;
- Management de la distanță: funcțiile „Four Remote” reduc volumul de muncă de inspecție la fața locului cu 60% și îmbunătățesc expedierea
eficienta cu 70%;
- Fiabilitate: După mai mult de doi ani de funcționare, timpul mediu dintre defecțiuni (MTBF) este > 85.000 de ore fără defecțiuni majore, îmbunătățind fiabilitatea sursei de alimentare pentru peste 30.000 de utilizatori din mediul rural.
| Articol | Unitate | Parametrii | ||
| Tensiune nominală | kV | 12 | ||
| Nivel de izolare nominal | 1 min Tensiune de rezistență la frecvența de alimentare | Test uscat | kV | 42；48 |
| Test umed | 34 | |||
| Tensiune de rezistență la impulsul fulgerului (valoare de vârf) | 75；85 | |||
| Frecvența nominală | Hz | 50 | ||
| Curent nominal | A | 630 | ||
| Curent nominal de întrerupere a scurtcircuitului | kA | 12.5/16/20 | ||
| Curent nominal de scurtcircuit și închidere (vârf) | kA | 50 | ||
| Curent nominal de vârf de rezistență | kA | 50 | ||
| 4S 4s Curent de rezistență de scurtă durată | kA | 20 | ||
| Secvență de operare nominală | 0-0.3s-C0-180s-0 | |||
| Timpul de închidere a frânării/Timpul de întrerupere a supapei | Domnișoară | 25~50/15~50 | ||
| Timpi de întrerupere pentru curentul nominal de întrerupere scurt | Times | 30 | ||
| Durata de viață a mașinii | Times | 10000 | ||
| 1 minut de tensiune de rezistență la frecvența de alimentare a circuitului de control și a circuitului auxiliar | V | 2000 | ||
| Tensiunea nominală de lucru și tensiunea nominală a circuitului auxiliar | V | DC220/AC220 | ||
| Declanșator de supracurent | Curent nominal | A | 5 | |
| Declanșarea veridicității curente | % | ±10 | ||
R: Întrerupătorul său cu vid are o uzură scăzută a contactului și o viață electrică lungă; mecanismul său de acţionare cu arc de precizie are stabilitate mecanică ridicată (număr de operațiuni mecanice ≥10.000 de ori); materialele și structura ei sunt rezistent la oboseală, menținând performanța stabilă în timpul operațiunilor repetate, făcându-l potrivit pentru frecvente scenarii de comutare, cum ar fi băncile de condensatoare și liniile industriale.
R: Conectați ZW32-12 la controlerul Usune FTU prin RS-485 sau wireless (4G/LoRa). Controlerul colectează dispozitivul date, comunică cu stația principală și execută comenzi de la distanță, obținând astfel controlul de la distanță, telemetrie în timp real, semnalizare la distanță de stare și funcții de reglare la distanță online.
R: Acest produs nu necesită practic întreținere. Se recomandă verificări regulate:
- La fiecare 1-2 ani: Verificați etanșările, elementele de fixare și performanța izolației;
- Every 2-3 years: Check the integrity of the vacuum interrupter and measure contact resistance;
- La fiecare 5 ani: Efectuați o calibrare completă a performanței mecanice și electrice. Usune oferă
asistență tehnică și servicii de formare pe viață.
Disjunctorul de vid Usune ZW32-12 11 KV montat pe stâlp combină performanța excelentă, funcționarea inteligentă, si durabilitate. În calitate de producător de frunte în China, Usune asigură o calitate fiabilă a produselor, adaptându-se la urban și rețele electrice rurale, parcuri industriale și sisteme energetice noi, făcându-l echipamentul preferat în puterea modernă domeniul de distributie. Cu experiența sa matură în aplicații pe teren și suportul tehnic cuprinzător, Usune are deveniți un furnizor și producător de încredere în sectorul infrastructurii energetice globale.
