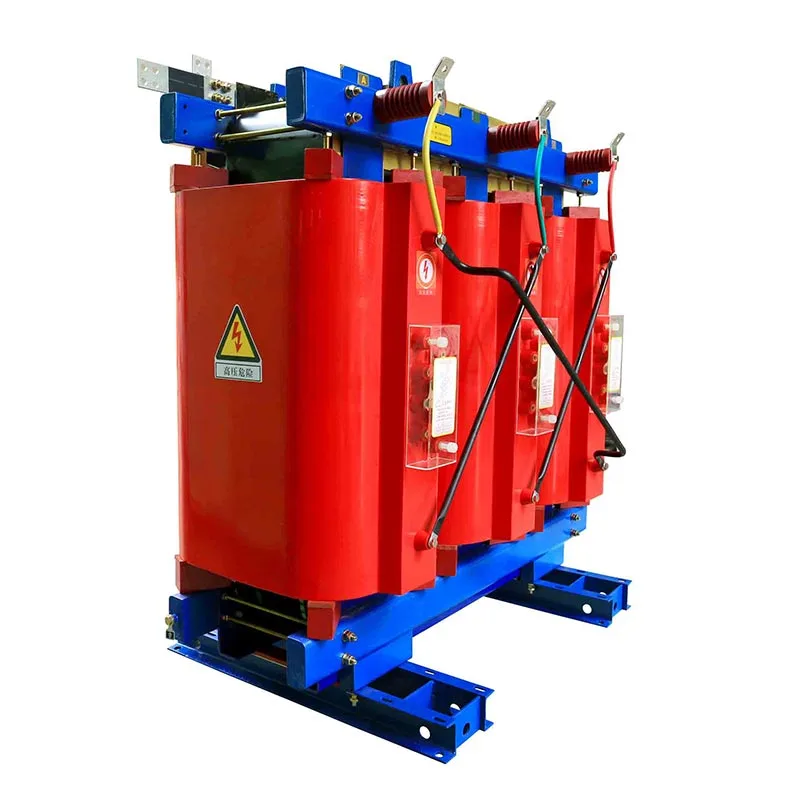

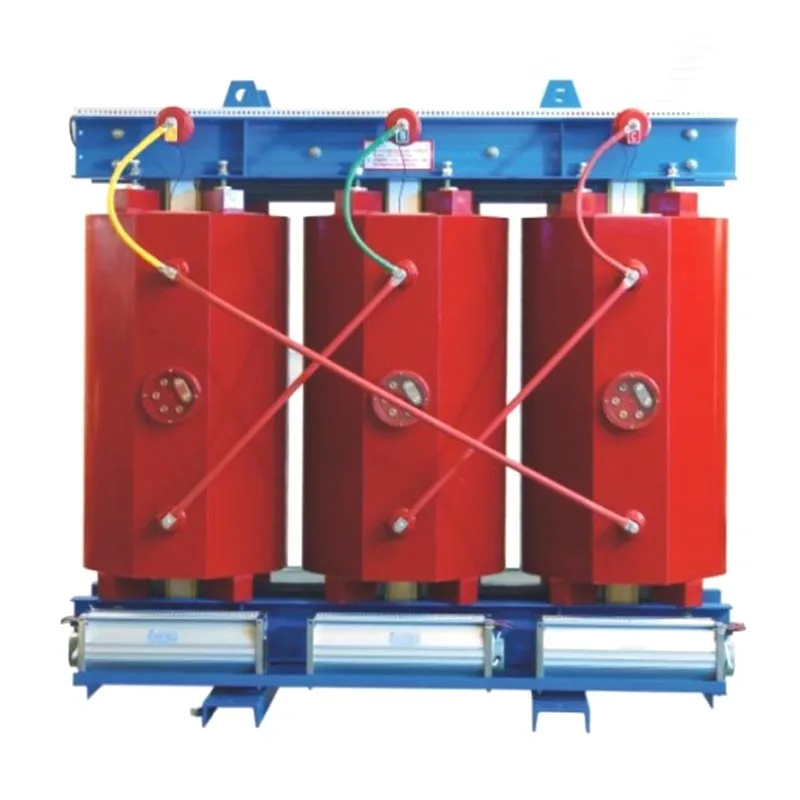

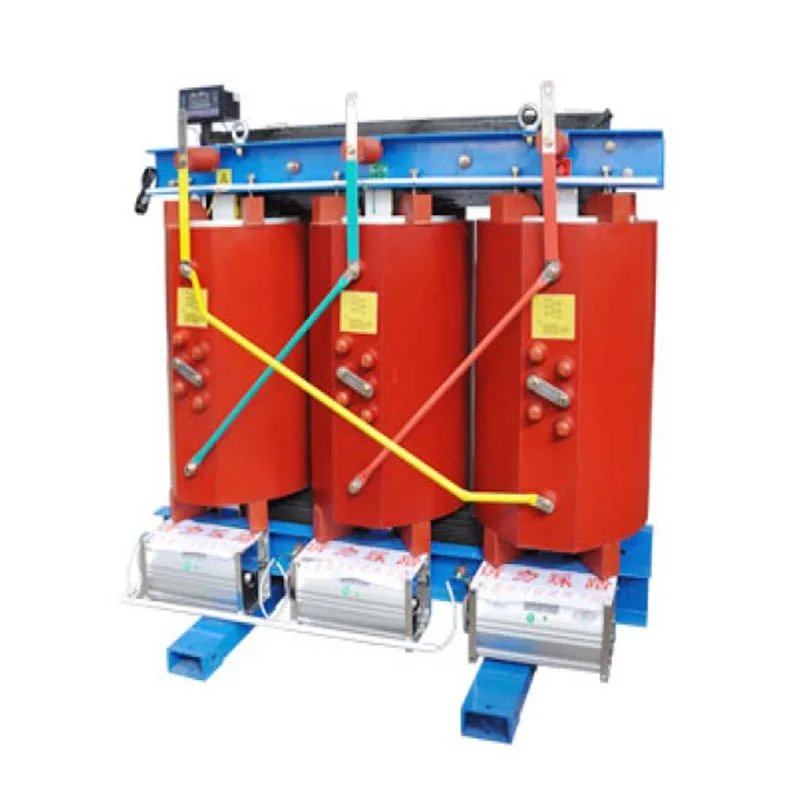

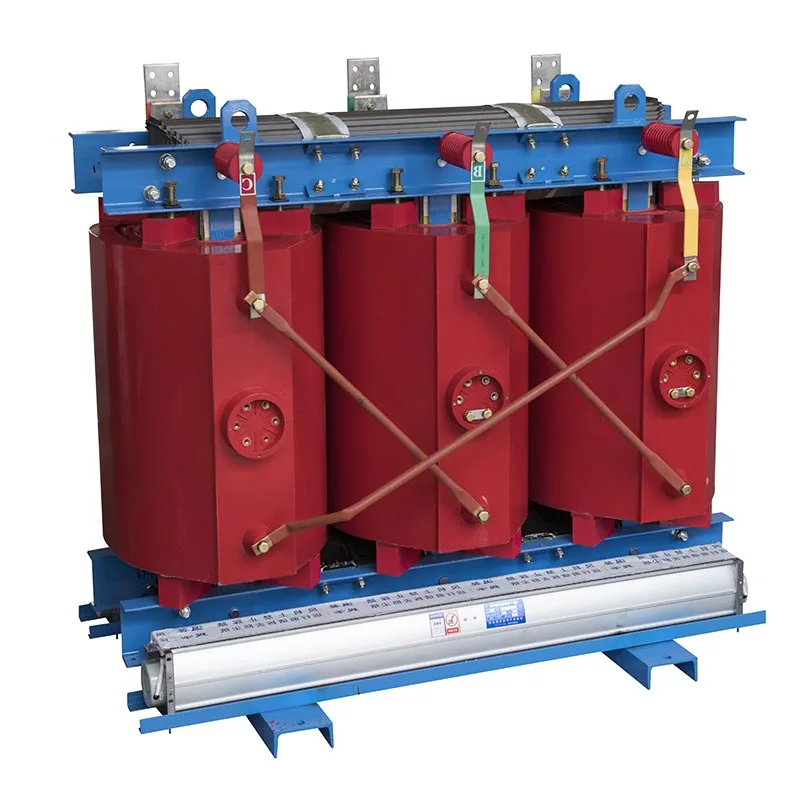

Transformatorul de tip uscat din rășină turnată Usune de 500 kVA este o unitate de distribuție a energiei fără ulei care utilizează aer pentru răcire și izolație. Înfășurările sale sunt complet încapsulate în rășină epoxidice rezistentă la temperaturi ridicate, complet eliminarea pericolelor de siguranță, cum ar fi scurgeri de ulei, incendii și explozii. Unitatea are descărcare parțială scăzută, zgomot minim și emisii de poluanți zero, permițând o funcționare pe termen lung, fără întreținere. Este potrivit pentru diverse aplicații de putere interioare solicitante și este utilizat pe scară largă în sistemele de distribuție a energiei în scopuri comerciale clădiri, spitale, școli, fabrici industriale și metrouri.
Transformatorul de tip uscat din rășină turnată de 500 kVA nu conține ulei izolator și utilizează clasa H materiale de turnare rezistente la temperaturi ridicate. Nu va lua foc, nu va exploda sau nu va scurge ulei în condiții anormale precum suprasarcini sau scurtcircuite. Instalarea în interior nu necesită instalații specializate de securitate la incendiu, cum ar fi cariere petroliere sau firewall, reducând efectiv costurile de inginerie civilă și auxiliare.
Nu există riscul de scurgeri de ulei sau de emisii de gaze nocive în timpul funcționării, asigurând conformitatea cu clădirile ecologice și standardele de mediu. Poate fi instalat direct în spații închise, cum ar fi camerele de echipamente de spital sigilate sau camere de echipamente subterane ale metroului — fără a fi nevoie de sisteme de recuperare a uleiurilor uzate, oferind excelent adaptabilitate la mediu.
Laminarea miezului optimizată și structurile de înfășurare simetrice reduc semnificativ vibrațiile electromagnetice și zgomot de funcționare. Procesul de turnare în vid elimină bulele interne de înfășurare, controlând eficient parțial descărcarea și prevenirea îmbătrânirii izolației, asigurând astfel o funcționare stabilă și continuă timp de peste 20 de ani.
Pentru miez este utilizat oțel siliconic de înaltă calitate, reducând semnificativ atât pierderile în gol, cât și pierderile de sarcină. Proiectat pentru scenarii care necesită alimentare continuă 24 de ore pe zi, cum ar fi fabrici și clădiri comerciale, acesta reduce semnificativ consumul de energie pe termen lung, aliniindu-se la standardele globale de economisire a energiei.
Dispune de o structură integrată care utilizează izolarea cu aer și răcirea naturală cu aer, eliminând nevoia de înlocuirea periodică, filtrarea sau testarea uleiului izolator. Întreținerea de rutină este limitată la praf simplu îndepărtarea și verificarea conexiunilor terminalelor, reducând drastic costurile cu forța de muncă și materialele asociate cu operațiunile în curs de desfășurare operațiuni și întreținere.
Funcționează în mod fiabil la temperaturi ambientale cuprinse între -20°C și +40°C, la altitudini de până la 1.000 de metri și în umiditate relativă ≤95% (fără condensare). Înfășurările turnate sigilate rezistă la praf, umiditate și coroziune ușoară, făcând unitatea potrivită pentru medii complexe, cum ar fi spații subterane, instalații umede din fabrică și medicale camere curate.
În comparație cu transformatoarele immerse în ulei de aceeași capacitate, această unitate este mai mică și mai ușoară, necesitând mai puțin spațiu pentru distribuția energiei. Ușurința sa de transport, ridicare și asamblare la fața locului scurtează eficient construcția calendar pentru proiectele de distribuție a energiei electrice.
Transformatorul Usune 500kVA de tip uscat din rășină turnată funcționează pe principiul inducției electromagnetice, realizând Conversia tensiunii AC și transmiterea puterii prin cuplarea fluxului magnetic între primar și secundar înfăşurări. Procesul operațional de bază este următorul:
1. Curentul alternativ care curge prin înfășurarea primară generează un flux magnetic alternativ în interiorul fierului de călcat miez;
2. Fluxul magnetic alternativ trece prin înfăşurarea secundară, inducând o forţă electromotoare alternativă prin inducție electromagnetică;
3. Transformarea tensiunii (creștere sau scădere) și transmiterea puterii sunt realizate pe baza raportului de ture fix între înfășurările primare și secundare.
Spre deosebire de transformatoarele cu scufundare în ulei, această unitate se bazează în întregime pe aer ca mediu pentru izolație și disiparea căldurii între miez și înfășurări, fără ulei izolator. Căldura este disipată prin convecție naturală sau forțată răcirea cu aer, permițând transformarea sigură și stabilă a tensiunii în medii interioare închise.
| Articol | Parametrul tehnic |
| Gama de capacitate nominală | 30~2500 kVA (model standard personalizat de 500 kVA) |
| Tensiune nominală de înaltă tensiune | 10 kV / 10,5 kV |
| Tensiune nominală de joasă tensiune | 0,4 kV |
| Frecvența nominală | Compatibil cu dublă frecvență 50/60Hz |
| Grup de vectori | Dyn11 |
| Tensiune de impedanță | 4%~6% (configurație standard 6%) |
| Articol | Parametrul tehnic |
| Temperatura ambientală admisă | -20℃~+40℃ |
| Altitudinea aplicabilă | ≤1000m |
| Umiditate relativă admisă | ≤95% (fără condensare) |
| Locație standard de instalare | De interior |
O stație de metrou subterană de dimensiuni medii din estul Chinei a achiziționat trei transformatoare Usune de 500 kVA din rășină turnată tip uscat la sistemele de iluminat, ventilație și control al semnalului centralelor electrice. Mediile de metrou sunt închise și umede cu cerințe stricte de siguranță la incendiu; transformatoarele imersate în ulei prezintă riscuri de siguranță în astfel de situații. De când a intrat service în urmă cu trei ani, echipamentul a demonstrat niveluri scăzute de zgomot și performanță stabilă de descărcare parțială fără a necesita întreținere frecventă, îndeplinind pe deplin standardele de siguranță pentru operațiunile de tranzit feroviar subteran.
Un spital terțiar a înlocuit transformatoarele vechi immerse în ulei cu două transformatoare Usune de 500 kVA de tip uscat pentru alimentare echipamente medicale de precizie, cum ar fi scanere CT și RMN. Aceste produse elimină riscurile de incendiu și poluare și operați în tăcere, asigurând o alimentare stabilă pentru echipamentele medicale; în plus, natura lor fără întreținere reduce semnificativ volumul de muncă de management al echipamentelor spitalului.
A1: Da. Echipamentul utilizează rășină epoxidică turnată în vid pentru a crea o structură de înfășurare complet etanșă, eficient rezistă la umiditate, praf și coroziune. Funcționează stabil în medii cu umiditate relativă de până la 95% (fără condensare) și este potrivit pe scară largă pentru încăperile echipamentelor de metrou, sălile de distribuție subterane și umede facilitati ale fabricii. Pentru mediile cu condens prelungit, sunt disponibile carcase personalizate cu clasificare IP sporește rezistența la apă.
A2: Echipamentul nu necesită în esență întreținere și nu necesită înlocuire, filtrare sau testare a izolației ulei. Întreținerea de rutină implică doar curățarea prafului din înfășurări cu aer comprimat și verificarea terminalului etanșeitate la fiecare șase luni; nu este nevoie de echipamente de testare specializate, ceea ce rezultă într-o perioadă semnificativă de timp economii de costuri operaționale.
A3: Avantajul principal este absența riscurilor de incendiu sau explozie. Transformatoarele tradiționale imersate în ulei conțin ulei izolator inflamabil - făcându-le predispuse la incendiu sau explozie în cazul unui scurtcircuit sau supraîncălzire - și necesită instalații auxiliare, cum ar fi cariere petroliere și firewall-uri. Utilizați transformatoare uscate din rășină turnată Usune rășină solidă ignifugă și nu conține medii combustibile; nu propagă focul în caz de defecţiune şi poate fi instalat direct în locații interioare dens populate, cum ar fi spitale, școli și cumpărături mall-uri – fără a fi nevoie de o infrastructură suplimentară de siguranță la incendiu.
