Transformator de curent exterior

Transformatorul de curent exterior capacitiv LB6-110kV este un echipament de sprijin de înaltă tensiune de la Zhejiang Yousen electrice. Proiectat special pentru condiții complexe de funcționare în aer liber, este prevăzut cu o hârtie de ulei complet sigilată structură izolatoare imersă în ulei, o tensiune nominală de funcționare de 110 kV, o tensiune maximă de funcționare de 126 kV și este compatibil cu rețelele de alimentare cu curent alternativ de 50Hz/60Hz, îndeplinind cerințele operaționale ale punctului neutru cu împământare neeficientă sisteme.

Acest produs integrează funcții de măsurare și protecție, echipat cu înfășurări de măsurare de clasa 0,2 și 0,5 și înfășurări de protecție 5P/10P. Acceptă raporturi de transformare duble pentru comutarea conexiunii în serie și paralelă, cu acoperire a curentului primar de 2×50A–2×1000A și ieșire secundară de 1A/5A. Folosind producția de precizie procese într-o fabrică de renume, produsul se mândrește cu o adaptabilitate excelentă la mediu: modelul standard este potrivit pentru altitudini sub 1000m, în timp ce modelul GYW de mare altitudine poate funcționa stabil la 4000m altitudine. Este pe scară largă utilizate în substații urbane și rurale, alimentare cu energie industrială și minieră și noi scenarii de generare a energiei electrice.

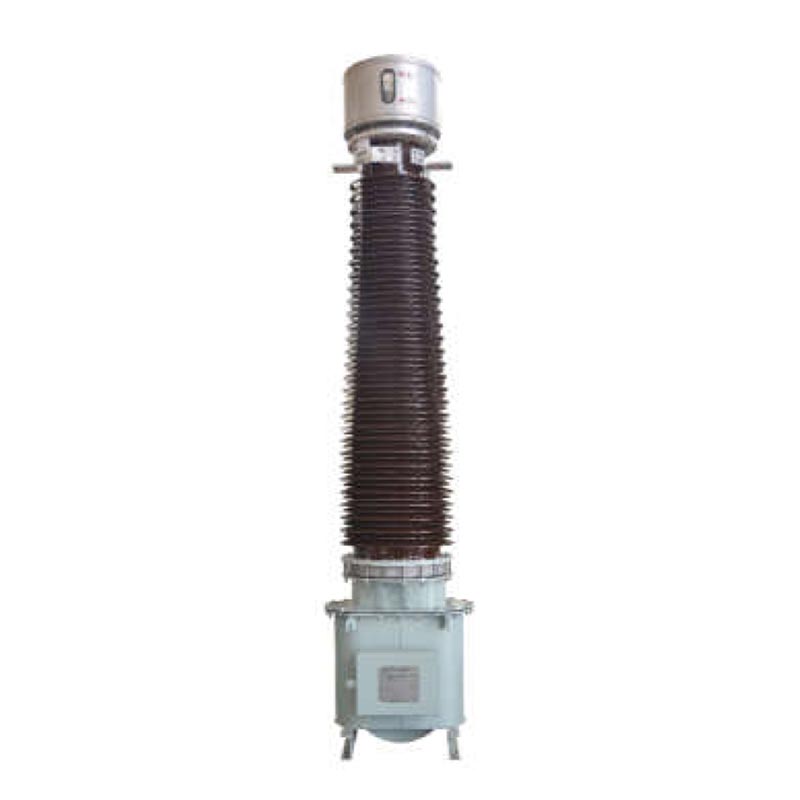

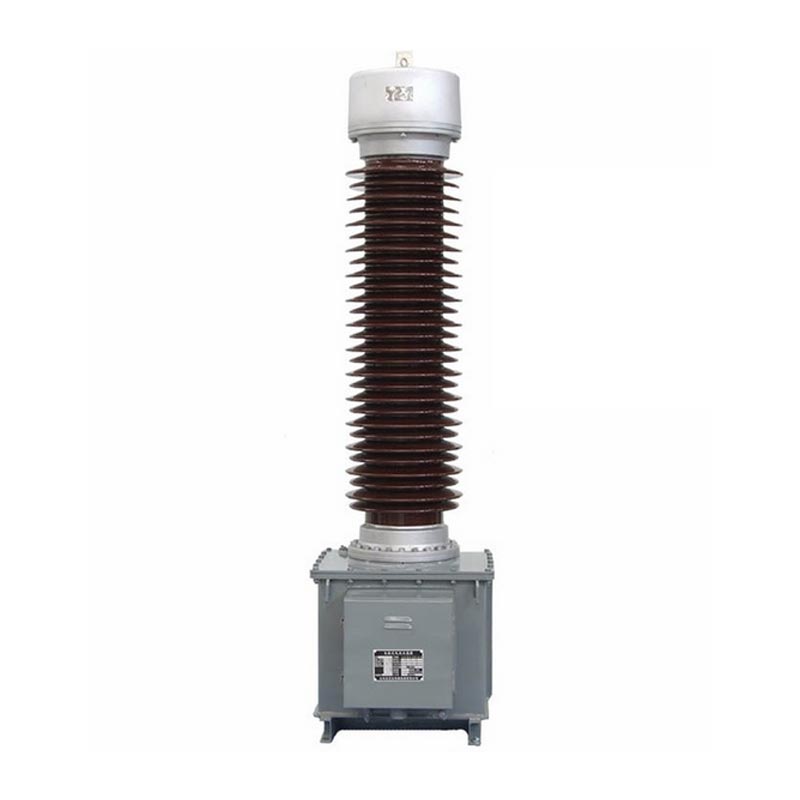

LB6-110kV Transformator de curent capacitiv

Explicația modelului și condițiile de utilizare

1. Explicația parametrului modelului

Numărul complet de model pentru transformatorul de curent exterior este LB6-110kV P/P/P/0.5ab/c, împărțit în trei nuclee definiții:
- Model de bază: L indică transformatorul de curent, B indică nivelul de protecție, 6 indică numărul de serie al proiectului, 110 indică nivelul de tensiune nominală, iar W2 reprezintă configurația secundară anti-poluare.
- Combinație de precizie: patru seturi de înfășurări secundare încorporate, inclusiv o înfășurare de măsurare de clasa 0,5 și trei înfășurări de protecție de clasă P, care acceptă diverse combinații de precizie pentru a se adapta la diferite măsurări și cerințele de precizie a protecției.
- Raport curent: marcat 2*a/c, care acceptă comutarea cu raport dublu. Raportul este a/c atunci când conservatorul de ulei de sus conectorul extern este conectat în serie și 2*a/c când este conectat în paralel. Cablajul la fața locului permite o ușurință comutarea.

2. Condiții standard de funcționare

- Temperatura ambiantă: maxim +40℃, minim -25℃, medie zilnică maximă +30℃; Condițiile de temperatură foarte scăzută pot fi personalizat și negociat.
- Altitudine de instalare: Tip standard ≤1000m; LB6-110 GYW Tip altitudine mare ≤4000m.

Caracteristici structurale ale produsului

1. Structura de înfășurare și izolație

Înfășurarea primară adoptă o structură în formă de U. Specificațiile de 2×400A și mai mici folosesc cupru plat izolat cu hârtie sârmă, în timp ce specificațiile de 2×500A–2×1000A folosesc tuburi de aluminiu semicirculare cu lobi dublu. Nucleul utilizează a proces capacitiv de izolare cu hârtie de ulei, cu hârtie de cablu de înaltă tensiune care înfășoară izolația principală. Straturi multiple de ecranare a condensatorului creează un câmp electric uniform, cu stratul interior conectat la tensiune înaltă și cel exterior strat împământat, îmbunătățind semnificativ siguranța izolației. Înfășurarea primară este împărțită în două secțiuni cu patru terminale, care se conectează la rezervorul de ulei superior pentru comutare ușoară a raportului.

2. Design de protecție sigilat

Un expandor metalic este instalat în partea de sus pentru a compensa automat modificările volumului de ulei izolator cauzate de variațiile de temperatură, izolând aerul și prevenind îmbătrânirea uleiului din cauza umidității, prelungind astfel durata de viață a echipamentului. Expansorul are o fereastră de observare a nivelului de ulei încorporată pentru monitorizarea în timp real a nivelului de ulei. Toate secundare bornele și bornele de ecranare primară sunt conectate central la cutia de joncțiune a rezervorului de ulei, asigurând cablare standardizată și capabilități puternice anti-interferențe.

3. Structura de instalare sigură

Rezervorul de ulei este sudat din plăci de oțel de înaltă calitate, cu găuri de ridicare pre-găurite în partea inferioară pentru stabilitate. ridicarea generală. Cutia de joncțiune și rezervorul de ulei sunt echipate cu șuruburi de împământare dedicate pentru a asigura fiabilitatea împământarea înfășurării secundare și a întregii unități. Produsul are un design cu polaritate redusă; când primar curentul P1 intră și P2 iese, curentul secundar este scos prin S1/S2/S3, conform cablajului standard din industrie logică și facilitarea punerii în funcțiune la fața locului.

Parametrii tehnici de bază

1. Parametrii electrici de bază

- Tensiune nominală de operare: 110kV; Tensiune maximă de funcționare: 126 kV
- Frecventa nominala: 50/60Hz; Polaritate: Polaritate subtractivă
- Curent primar nominal: 2×50A~2×1000A (mai multe specificații disponibile)
- Curent secundar nominal: 1A, 5A
- Capacitate de ieșire secundară: 15VA~50VA (adaptabil la raportul transformatorului)

2. Standarde de eroare de precizie

- Clasă de măsurare (0,2/0,5): eroare de curent ±0,2%~±1,5%, diferență de fază 10′~90′, care îndeplinește energia de înaltă precizie cerințele de contorizare.
- Clasa de protecție (5P/10P): eroare de curent clasa 5P ≤±1%, eroare compozită ≤5%; Eroare compozită clasa 10P ≤10%, funcționare fiabilă de protecție în caz de defecțiune a sistemului.

3. Tensiune rezistentă și parametrii de izolare

- Tensiune de rezistență la frecvența de alimentare: 185kV/1min pentru circuitele primare și secundare și la masă; 3kV/1min pentru circuite secundare și la masă; 5kV/1min pentru scutul primar la masă. Test uscat izolatie externa: 230kV; umed test: 185kV.
- Tensiune rezistenta la impulsuri de fulger: Izolatie interna 450kV; GYW2 tip anti-poluare la mare altitudine până la 560kV.
- Distanța de curgere: Tip standard ≥16mm/kV; tip anti-poluare până la ≥31mm/kV, potrivit pentru medii dure precum zonele de coastă, poluarea industrială și altitudinile mari.

4. Parametrii de stabilitate a scurtcircuitului

Echipamentul prezintă performanțe excelente de stabilitate termică și dinamică. Pentru specificațiile 300-600A, curentul de stabilitate termică de scurtă durată poate ajunge la 31,5-45kA, iar curentul de stabilitate dinamică poate ajunge la 80-115kA, capabil să reziste la supratensiuni instantanee de curent de scurtcircuit și să prevină deteriorarea echipamentului.

Caz de aplicație din lumea reală

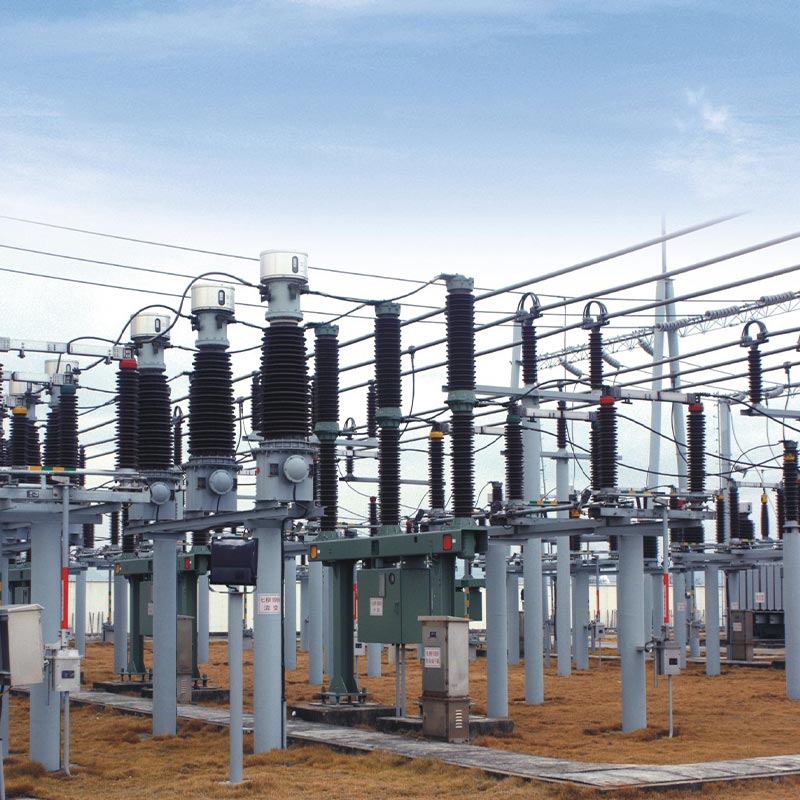

Transformatorul de curent exterior Usune LB6-110kV a fost aplicat cu succes la o actualizare a unei substații de rețea electrică de 110 kV proiect în China de Est, înlocuind echipamente învechite și rezolvând probleme precum precizia scăzută, vremea nefavorabilă rezistență și întreținere frecventă.

Proiectul este amplasat într-un parc industrial suburban, zonă caracterizată de umiditate pe tot parcursul anului și ușoară poluare industrială, furnizând energie mai multor companii producătoare. Proiectul a selectat LB6-110kV GYW model antipoluare de mare altitudine (2×300/5A, combinație de precizie 5P30/5P30/0.5S/0.2S). După mai bine de doi ani de funcționare stabilă, înfășurările de înaltă precizie 0,2S/0,5S asigură o măsurare precisă pentru utilizatorii industriali, în timp ce înfășurările multiple de protecție permit răspuns rapid la fluctuațiile rețelei și la defecțiuni minore de scurtcircuit, realizând zero deplasări false și zero eșecuri la declanșare. Structura complet etanșă rezistă eficient la umiditate și contaminanți coroziune, fără scurgeri de ulei sau probleme de îmbătrânire a izolației, reducând sarcinile de întreținere ulterioare cu mai mult de 60%, verificând pe deplin stabilitatea și fiabilitatea produsului în condiții dure de funcționare.

LB 6 - 110 kV aspect și dimensiuni de instalare

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

FAQ

Î1: Cum să comutați între rapoartele de curent duale la fața locului?

Nu este necesară dezasamblarea echipamentului. Numai configurația cablajului conectorilor externi de pe uleiul de sus conservatorul are nevoie de ajustare. Conectarea în serie a înfășurărilor primare este raportul de bază a/c; conexiune paralelă rezultă dublul raportului de curent primar 2*a/c. Echipamentul este livrat în paralel în mod implicit; pur și simplu urmează schema de cablare pentru comutare rapidă fără a afecta izolația sau durata de viață a echipamentului.

Î2: Ce scenarii sunt potrivite pentru diferite modele de izolare și anti-poluare?

Tipul standard (≥16mm/kV) este potrivit pentru zonele de câmpie cu medii bune sub 1000m; W tip antipoluare (≥20mm/kV) este potrivit pentru scenarii de poluare urbană și industrială generală; GYW tip anti-poluare la altitudine mare (≥25mm/kV) este potrivit pentru zone de mare altitudine sub 4000m; Tipul îmbunătățit GYW2 (≥31mm/kV) este proiectat pentru extreme condiții precum pulverizarea sălină de coastă, poluarea industrială grea și altitudini foarte mari, oferind mai puternice izolație performanță anti-îmbătrânire.

Î3: Care sunt considerentele principale de întreținere pentru transformatorul de curent exterior?

În primul rând, funcționarea secundară în circuit deschis este strict interzisă pentru a evita riscurile de inducție de înaltă tensiune. În al doilea rând, structura etanșă nu trebuie dezasamblată în mod arbitrar; Funcționarea fără întreținere este posibilă în condiții normale conditii. În al treilea rând, pierderea dielectrică și rezistența de izolație ar trebui testate anual, iar datele trebuie să fie practic în concordanță cu valorile din fabrică. În al patrulea rând, nivelurile de ulei ar trebui verificate sezonier și calificate uleiul de transformator trebuie adăugat imediat când nivelul uleiului este scăzut.

Avantajele produsului și rezumatul

Transformator de curent exterior Usune LB6, 110kV/126kV, cu designul său standardizat, performanța stabilă și adaptabilitate puternică la mediu, rezolvă punctele dureroase ale echipamentelor tradiționale, cum ar fi susceptibilitatea la umiditate, îmbătrânire ușoară a uleiului și capacități antifouling slabe. Combinațiile flexibile de raport și precizie pot îndeplini nevoi diferențiate de contorizare a rețelei electrice, protecție prin relee și monitorizare a puterii industriale. Ca un de înaltă calitate echipamente de înaltă tensiune produse într-o fabrică chineză de renume, oferă foarte fiabile, rentabile și soluții cu întreținere redusă pentru proiectele energetice globale, făcându-l un furnizor de încredere pentru companiile de rețea electrică și antreprenori de inginerie.
