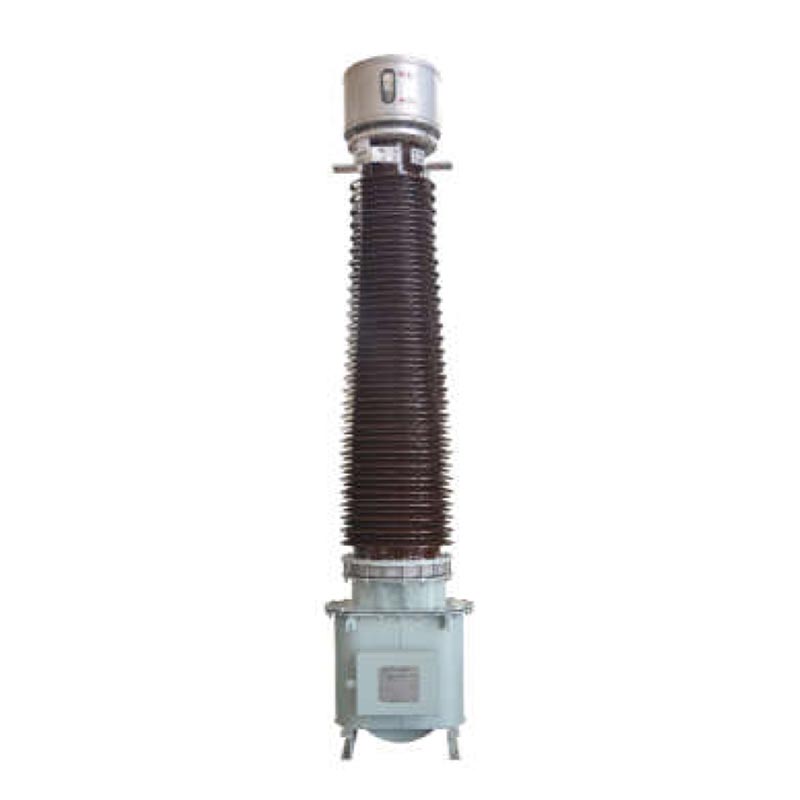

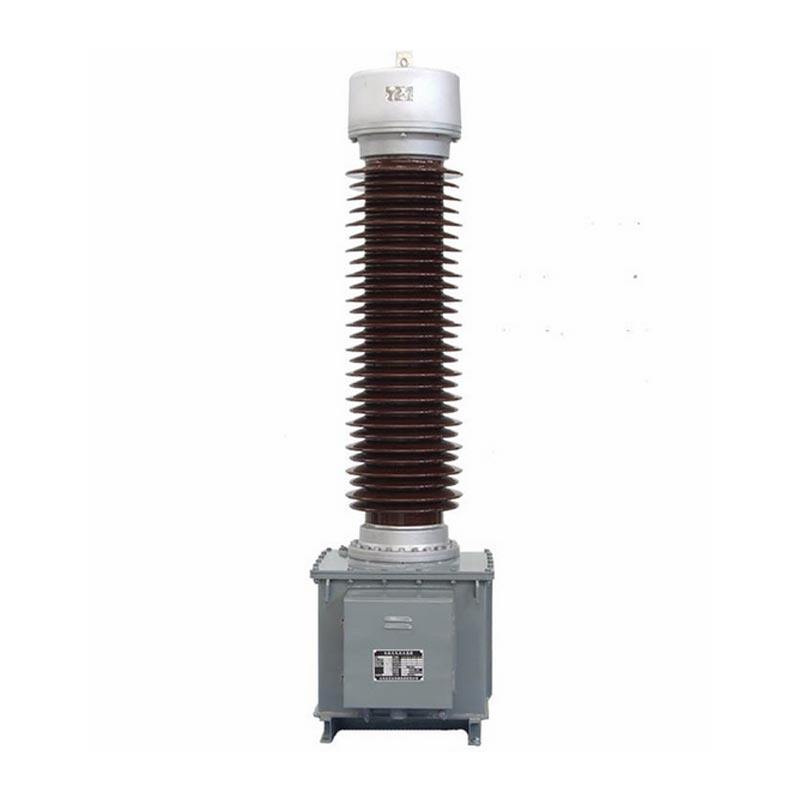

Transformatorul de curent Usune LB6-110 kV este un dispozitiv de detectare a curentului de înaltă precizie pentru exterior, adaptat la putere de medie și înaltă tensiune. grile. Adoptă o structură modulară și un design de înfășurare secundară cu mai multe grupuri. Metoda de cablare poate fi ajustată prin plăci de conectare externe în conservatorul de ulei superior, permițând comutarea flexibilă între rapoartele duble ale curentului pentru a se întâlni nevoile de detectare curentă și de protecție a defecțiunilor diferitelor condiții de funcționare.
Acest produs respectă standardul național GB/T20840.2-2014 și standardele electrotehnice internaționale IEC. Ea include modele standard, de mare altitudine și rezistente la poluare, oferind măsurători și protecție excelente precizie. Potrivit atât pentru condiții convenționale, cât și pentru condiții dure de exterior, este un echipament de suport pentru sisteme interne de transport și distribuție a energiei electrice de 110 kV.
Modelul complet al produsului este LB6-110kV (combinație de precizie + raport de curent), cu segmente clare și standardizate.
explicatii:
- Model de bază: L pentru transformatorul de curent, B pentru cu nivel de protecție, 6 pentru numărul de serie de proiectare, 110 pentru tensiunea nominală
110kV, W2 pentru proiectare secundară anti-poluare
- Combinație de clasă de precizie: acceptă mai multe combinații de înfășurare, cum ar fi P/P/P/0.5 și P/P/0.2, inclusiv 0.2/0.5
înfășurări de măsurare a nivelului și înfășurări de protecție de nivel 5P/10P, echilibrând măsurarea de înaltă precizie și defecțiunea fiabilă
protectie.
- Specificație raportul de curent: marcat ca 2*a/c, acceptă comutarea raportului de curent dublu, conexiunea în serie este a/c,
conexiunea paralelă este de 2*a/c, curentul primar acoperă 2×50A~2×1000A, curentul secundar este de 1A/5A specificație completă
- Temperatura ambiantă: potrivită pentru condiții de funcționare de la -25℃ la +40℃, cu o temperatură maximă zilnică de +30℃.
Cerințele de temperatură foarte scăzută pot fi personalizate și negociate.
- Altitudine: Model standard potrivit pentru altitudini ≤1000m; Model GYW de mare altitudine potrivit pentru altitudini ≤4000m.
- Adaptabilitate la mediu: Distanța de fugă selectabilă de la 16 mm/KV la 31 mm/KV, potrivită pentru diferite scenarii
inclusiv protecția împotriva coroziunii de coastă convențională și aplicații antifouling la altitudine mare.
Utilizează tehnologia capacitivă de izolație cu hârtie uleioasă, cu hârtie de cablu de înaltă tensiune care înfășoară miezul de înfășurare primar. Dispune de un strat de ecranare a condensatorului cu mai multe straturi, cu stratul interior conectat la tensiune înaltă și cel exterior. strat împământat, rezultând o distribuție uniformă a câmpului electric și o siguranță îmbunătățită semnificativ a izolației marginea.
Înfășurarea primară are o structură în formă de U. Modelele de 2×400A și mai mici folosesc fir de cupru plat învelit în hârtie, în timp ce modelele de 2×500A~2×1000A folosesc tuburi duble semicirculare din aluminiu, oferind o capacitate puternică de transport de curent. The înfășurarea este împărțită în două secțiuni cu patru terminale, permițând comutarea flexibilă între rapoartele duble ale curentului.
Un rezervor de expansiune metalic este instalat în partea de sus pentru a compensa automat expansiunea și contracția volumul de ulei al transformatorului cauzat de schimbările de temperatură, izolându-l de aerul interior și exterior, împiedicând umiditatea și îmbătrânirea uleiului și extinderea duratei de viață a echipamentului.
Găurile de ridicare pre-găurite din partea inferioară a rezervorului facilitează ridicarea echipamentului; mai multe șuruburi de împământare asigură împământare fiabilă a echipamentului și înfășurărilor secundare; cutia de joncțiune este echipată cu cleme dedicate pt cablare standardizată și sigură.
Tensiune nominală de funcționare 110 kV, tensiune maximă de funcționare 126 kV, frecvență nominală 50 Hz, polaritatea este scădere.
Izolație interioară primar la secundar și pământ 185kV/1min, secundar la pământ 3kV/1min; izolatie exterioara Tensiune de testare uscată 230 kV, tensiune de testare umedă 185 kV, tensiune de rezistență la impuls de fulger anti-poluare la altitudine mare vârful atinge 560kV.
Eroare de măsurare de grad 0,2/0,5, diferență de fază minimă, îndeplinind cerințele de măsurare de înaltă precizie; compozit scăzut eroare pentru nivelul de protecție 5P/10P, permițând răspuns rapid la curenții de defect al rețelei.
Curent de stabilitate termică 5,3KA~45KA, curent de stabilitate dinamică 13KA~115KA, capabil să reziste la rețea scurtcircuite și care prezintă o stabilitate operațională puternică.

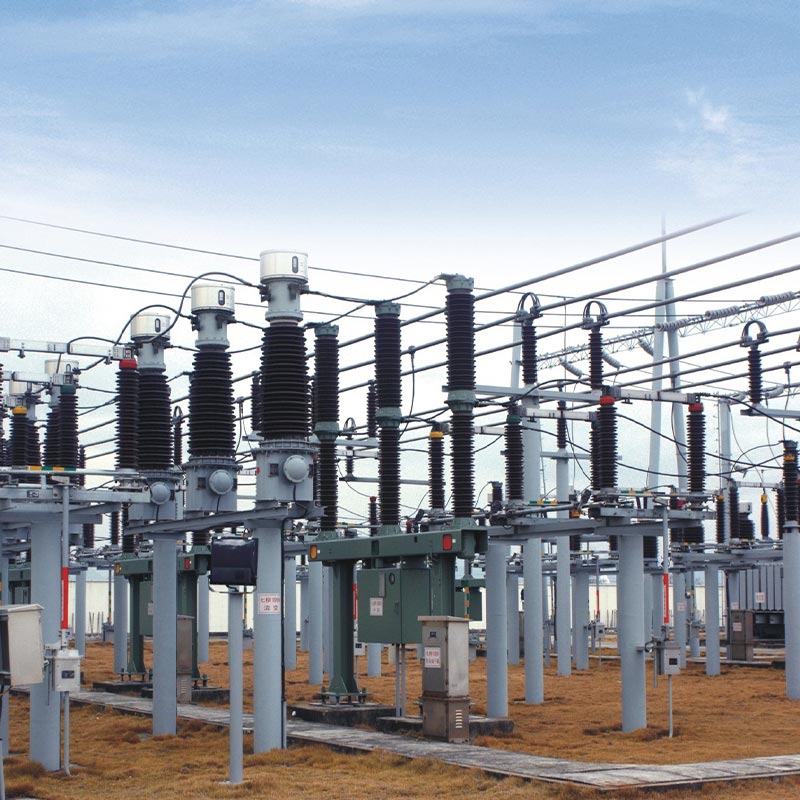

Caz: Proiectul de modernizare a substației urbane Zhejiang 110kV
În 2024, proiectul de modernizare a substației suburbane Zhejiang Jiaxing de 110 kV a implicat achiziționarea în vrac a 32 de Usune. LB6-110kV-2×300/5 (5P30/5P30/0,5) transformatoare de curent. Situat într-un cluster industrial cu încărcătură mare fluctuații, proiectul a necesitat o precizie extrem de mare de măsurare și sensibilitate de protecție. Dupa punerea in functiune, echipamentul poate colecta cu acuratețe date de curent al magistralei, permițând monitorizarea în timp real a sarcinii și declanșarea rapidă a erorilor. Datele operaționale anuale arată că eroarea de măsurare este mult sub limita standardului național și protecția acțiunile sunt precise și fiabile, rezolvând complet inexactitățile de măsurare ale echipamentelor mai vechi.
Înainte de instalare, este necesară o inspecție vizuală pentru a elimina defecte, cum ar fi bucșe de porțelan deteriorate, ulei scurgeri și parametrii plăcuței de identificare nepotriviți; verificați dacă nivelul uleiului de expandare se potrivește cu temperatura ambiantă și adăugați ulei de transformator calificat (rezistență electrică ≥45kV) dacă nivelul uleiului este scăzut.
Echipamentul trebuie transportat și ridicat vertical pe tot parcursul procesului, cu un unghi de înclinare a transportului ≤15°. Ridicarea este permisă numai prin orificiile de ridicare inferioare; stres asupra bucșelor de porțelan și uleiului conservator este strict interzis. Forța maximă de tracțiune orizontală la terminalul primar P1 este ≤2000N și la P2 este ≤3000N; corpul echipamentului și stratul de ecranare trebuie să fie împământate în mod fiabil pentru a asigura siguranța în exploatare.
În timpul funcționării, înfășurarea secundară nu trebuie să fie în circuit deschis pentru a evita riscurile de înaltă tensiune și deteriorarea echipamentului. Structura complet etanșă nu necesită întreținere în condiții normale de funcționare. Verificați curățenia bucșă de porțelan și nivel de ulei trimestrial. Dacă etanșarea este deteriorată sau izolația este umedă, returnați unitatea la fabrică pentru uscare în vid și înlocuire imediată a uleiului.
Transformatorul de curent de 110 kV trebuie depozitat într-un mediu uscat, bine ventilat, evitând lumina directă a soarelui și ploaia. Partea de jos a rezervorul de ulei trebuie să fie la cel puțin 50 mm deasupra solului, iar temperatura de depozitare ar trebui să fie de cel puțin -30℃. După un an de depozitare, rezistența de izolație și coeficientul de pierdere dielectrică trebuie testate periodic. Dacă vopseaua se desprinde după o depozitare prelungită, revopsirea trebuie făcută prompt.

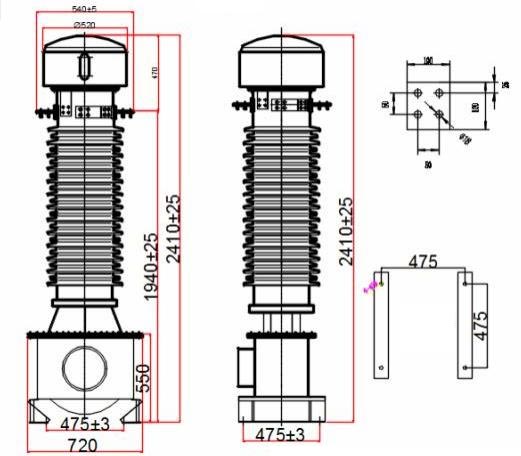

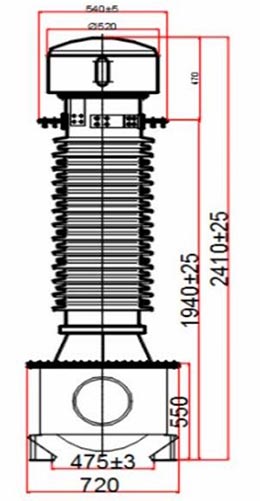

LB 6 - 110 kV aspect și dimensiuni de instalare
Nu este necesară înlocuirea echipamentului. Pur și simplu ajustați metoda de cablare a conectorului extern de pe uleiul superior conservator: când înfășurările primare sunt conectate în serie, raportul curentului de bază este a/c; când este conectat în paralel, este dublu raportului de curent 2*a/c. Operarea este simpla si nu necesita echipament specializat, adaptabil la diferite condiții de încărcare, reducând efectiv costurile de înlocuire a echipamentelor.
Cele trei modele împărtășesc aceleași performanțe electrice de bază, cu optimizări structurale adaptate specificului scenarii: ① Modelul standard este potrivit pentru medii convenționale de până la 1000 m altitudine, cu un fluier distanta de 16mm/KV; ② Modelul anti-poluare W2 este potrivit pentru zonele de coastă și poluate industrial, cu un distanță de curgere de 20 mm/KV și rezistență sporită la coroziune și poluare; ③ Modelul GYW de mare altitudine este potrivit pentru zone de mare altitudine de până la 4000 m, cu o distanță de curgere maximă de 31 mm/KV și poate rezista la aer scăzut presiune și medii puternice cu radiații ultraviolete.
În primul rând, înfășurarea secundară trebuie să fie operată sub sarcină sau scurtcircuitată; circuitele deschise sunt strict interzise pentru a preveni defecțiunile de înaltă tensiune și accidentele de vătămare corporală. În al doilea rând, asigurați o împământare fiabilă a joncțiunii cutie și șurubul de împământare de jos al rezervorului de ulei și că firul de împământare îndeplinește specificațiile pentru a evita statica acumularea de energie electrică. În al treilea rând, în timpul funcționării normale, dezasamblarea structurii sigilate și eșantionarea arbitrară sunt interzisă. Testați în mod regulat pierderile dielectrice și datele de descărcare parțială pentru a asigura o performanță stabilă a izolației.
În calitate de producător și furnizor profesionist de echipamente de înaltă tensiune în China, transformatorul de curent LB6-110 kV de la Usune Electric se mândrește cu avantaje semnificative: producție standardizată din fabrică, respectând strict la nivel național și internațional standarde industriale, asigurând acuratețe stabilă și adaptabilitate puternică la mediu; și complet sigilat, design fără întreținere, reducând semnificativ costurile ulterioare de operare și întreținere. Compania oferă a serviciu unic, inclusiv selecție și personalizare, îndrumare tehnică, instalare la fața locului și post-vânzare întreținere. Parametrii pot fi optimizați în funcție de nevoile proiectului, oferind o asigurare fiabilă pentru siguranța și funcționarea stabilă a sistemului de rețea electrică de 110 kV.
