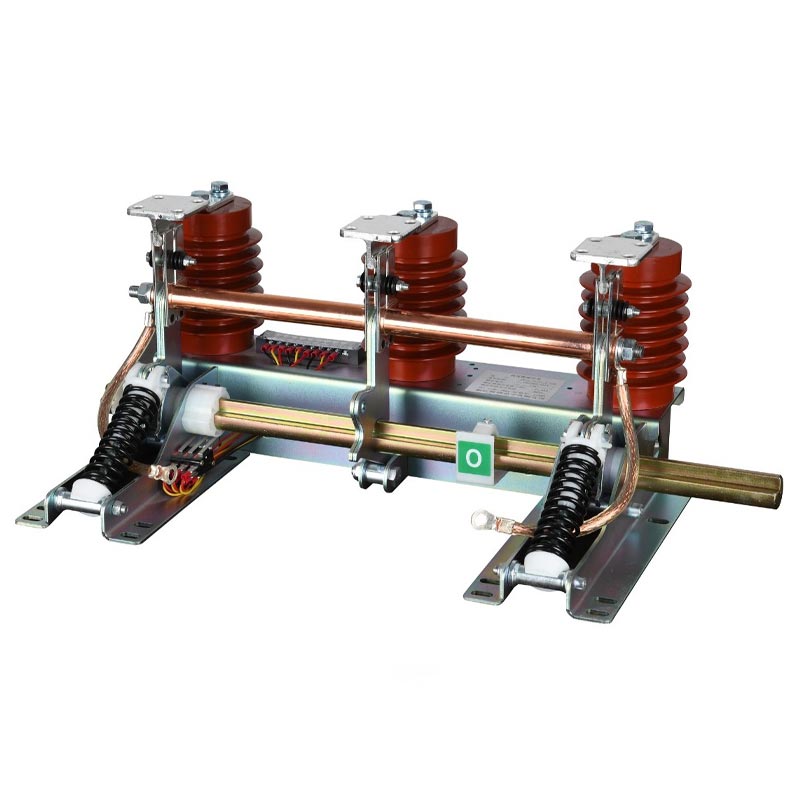

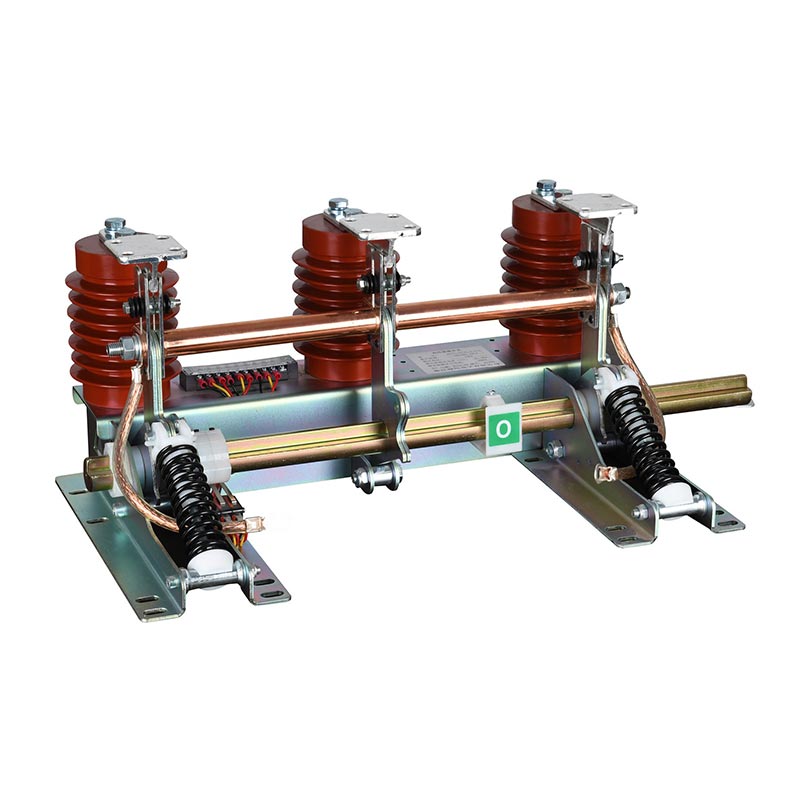

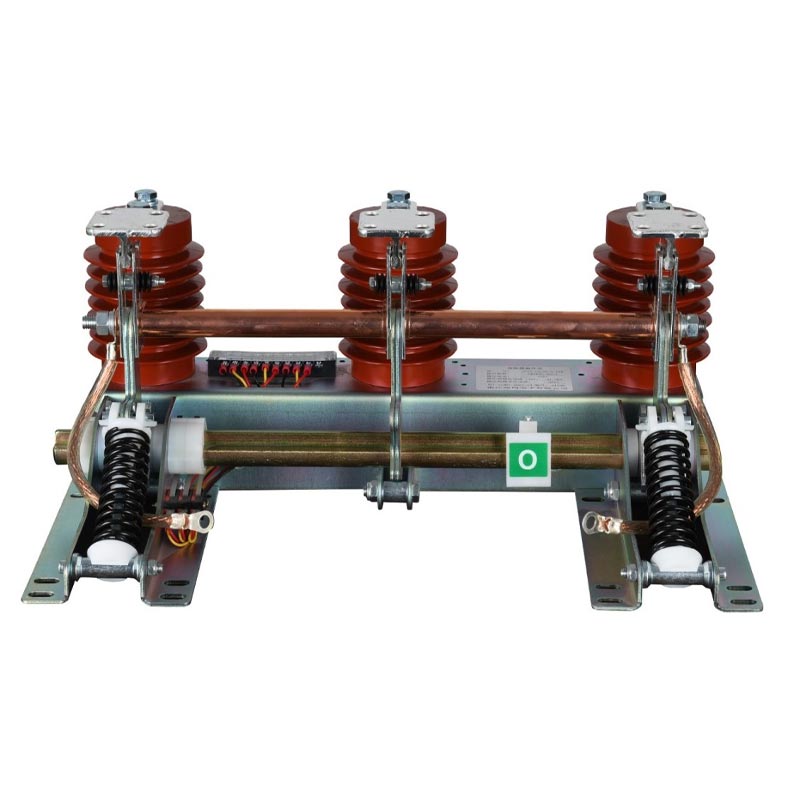

Întrerupător de împământare Jn15

Comutatorul de împământare Usune Jn15 este potrivit pentru sistemele de alimentare AC de 12 kV și sub 50 Hz. Proiectat special pentru circuit împământare de siguranță, poate fi utilizat cu diverse aparate de comutare de înaltă tensiune pentru a oferi protecție critică la împământare în timpul întreținerea echipamentelor sau întreruperile de curent. Prin eliberarea fiabilă a tensiunii reziduale și rezistența la curenții de scurtcircuit, asigură securitatea personalului de întreținere și a echipamentelor electrice.

În calitate de producător profesionist, seria de produse Usune se mândrește cu o structură compactă și robustă, permițând o funcționare stabilă în medii interioare dure, cu umiditate ridicată, niveluri ridicate de praf și poluare moderată. Se conformează pe deplin GB1985-89 și standardele internaționale IEC129, asigurând consistența produsului și aplicabilitatea globală.

Parametrii tehnici de bază

Avantajele de bază ale produsului

1. Sigur și de încredere

Întrerupătorul de împământare Jn15 este echipat cu un mecanism de blocare mecanică de precizie pentru a preveni funcționarea greșită (cum ar fi închiderea în condiții de alimentare); posedă o excelentă capacitate de rezistență la scurtcircuit, capabilă de rezistând la un curent de scurtă durată de 31,5 kA/4s și un curent de vârf de 80 kA, menținând integritatea structurală în evenimentul unei defecțiuni; componentele de izolare de înaltă calitate oferă rezistență ridicată la izolație, sunt rezistente la umiditate și rezistent la poluare și asigură o funcționare stabilă pe termen lung.

2. Compact și ușor de utilizat

Structura compactă optimizată permite instalarea flexibilă în diferite aparate de distribuție de înaltă tensiune (cum ar fi KYN28 și tipurile HXGN); indicatorii clari de stare și porturile de acces fără instrumente facilitează operarea și întreținerea convenabile; piesele mobile sunt realizate din materiale rezistente la coroziune si lubrifiate cu precizie, asigurand o functionare lina pentru peste 2000 de cicluri.

3. Aplicabilitate largă și conformitate cu standardele

Întrerupătorul de împământare Jn15 este compatibil cu sistemele de 6,6–12 kV și poate fi asortat cu toate sistemele de înaltă tensiune. aparatura de comutare. Respectă pe deplin standardele GB1985-89 și IEC129, făcându-l potrivit pentru diverse proiecte atât pe plan intern si international. Poate funcționa în mod fiabil în medii interioare cu temperaturi cuprinse între -10℃ la +40℃, altitudini ≤1000m, umiditate 95% și niveluri de poluare de clasa II.

4. Asigurarea calității fabricii

Întrerupătorul de împământare Jn15 este fabricat în fabrica avansată a lui Usune, folosind linii de producție automate și riguroase testarea calitatii. Fiecare produs este supus unor teste dinamice, statice și de izolare înainte de a părăsi fabrica. A Echipa profesională de cercetare și dezvoltare poate oferi configurații personalizate bazate pe tensiune, curent sau instalare specifice cerințe.

Caz de aplicație în lumea reală: Proiect de distribuție a energiei în complexul comercial urban

1. Contextul proiectului

Un complex comercial de 320.000㎡ din estul Chinei necesită un sistem sigur și fiabil de distribuție a energiei de 10 kV, inclusiv opt camere de comutare de înaltă tensiune de tip KYN28A-12. Sunt necesare întrerupătoare stabile de împământare pentru a asigura siguranța întreținerii si protectia sistemului.

2. Soluție și implementare

Antreprenorul a selectat Usune Grounding Switch Jn15 (64 de unități în total), potrivit tuturor liniilor de intrare și de ieșire și cabinete PT. Instalarea a fost efectuată conform procedurilor standard, realizându-se mecanic și electric interblocarea cu aparatul de comutare. În timpul punerii în funcțiune, a funcționării, a interblocării și a testelor de rezistență la scurtcircuit toate au respectat designul și standardele naționale.

3. Realizările proiectului

- Siguranța operațională: Operat fără defecțiuni de peste 3 ani, completând 18 cicluri de întreținere fără niciun fel pericole de securitate electrică.
- Stabilitatea sistemului: a rezistat cu succes la 3 defecțiuni de scurtcircuit fără deteriorarea echipamentului, scurtând întreruperile de curent timpul de recuperare.
- Întreținere eficientă: indicatori clari de stare și funcționare convenabilă, reducând timpul de întreținere la pământ cu aproximativ 40%.
- Feedback client: „Comutatorul Usune JN15-12 este fiabil și ușor de utilizat, crucial pentru siguranța generală a puterii complexul. Va fi o alegere prioritară pentru proiectele viitoare.”

Principalii parametri tehnici

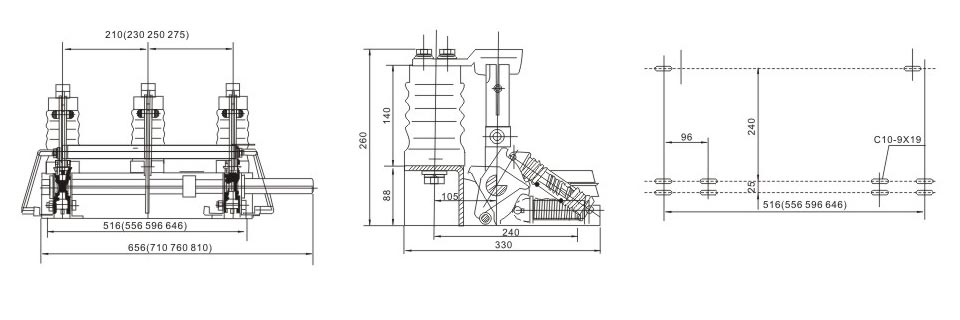

Dimensiuni exterioare

Referință de proiect

Proiectul de lansare a rachetei spațiale Cas

Raport de testare

FAQ

Î1: Cu ce ​​tipuri de aparate poate fi compatibil Usune Grounding Switch Jn15?

R: Compatibil cu toate aparatele de distribuție de înaltă tensiune de interior, cum ar fi KYN28A-12, HXGN-12, XGN2-12 etc., potrivit pentru sisteme de 6,6kV/10kV/11kV/12kV și distanță standard de 150mm/165mm/210mm/250mm; dulapuri speciale pot fi personalizat contactând Usune.

Î2: Ce întreținere este necesară pentru întrerupătorul de împământare JN15?

R: Plan de întreținere recomandat:
- La fiecare 6 luni: inspecție vizuală, verificare pentru uzură, coroziune, conexiuni slăbite și condiții de interblocare.
- Anual: Proba de funcționare, verificarea netedei deschiderii și închiderii și corectitudinea interblocării.
- La fiecare 5 ani: Test de performanță, verificare izolație și rezistență la scurtcircuit conform standardele.
- La fiecare 2 ani: Întreținerea lubrifierii, aplicarea de lubrifiant pe piesele în mișcare pentru a prelungi durata de viață.

Î3: JN15-12 poate fi utilizat la altitudini de peste 1000 m sau în medii corozive?

R: Modelele standard sunt potrivite pentru altitudini ≤1000m, poluare clasa II și medii non-corozive. Pentru altitudini >1000 m sau medii corozive (chimice, sare de mare), Usune oferă produse îmbunătățite, inclusiv izolație întărită, acoperiri anticoroziune și design de reducere a gradului în funcție de altitudine. Contactați echipa noastră tehnică pentru soluții personalizate.

Concluzie

Întrerupătoarele de împământare de înaltă tensiune din seria Usune JN15-12 combină siguranța, fiabilitatea și versatilitatea, adaptarea la sistemele de alimentare de 6,6–12 kV. Ele îndeplinesc standardele globale și au fost dovedite în proiecte reale, făcându-le o alegere ideală pentru protecția la împământare. În calitate de furnizor profesionist chinez, Usune oferă produse de înaltă calitate și asistență tehnică cuprinzătoare pentru diverse proiecte în distribuția de energie, industrie și comerț.
